Tento panel je k dispozici v
•Nastavení textu kóty
•Nastavení nástroje Výšková kóta

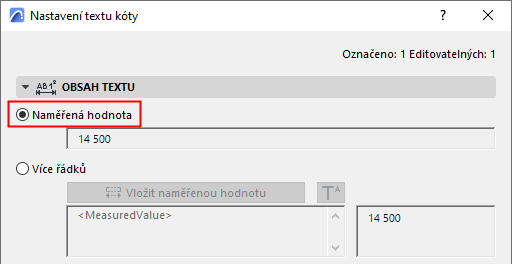

Naměřená hodnota (text kóty)
V tomto poli je zobrazená naměřená hodnota vybraného úseku kóty.

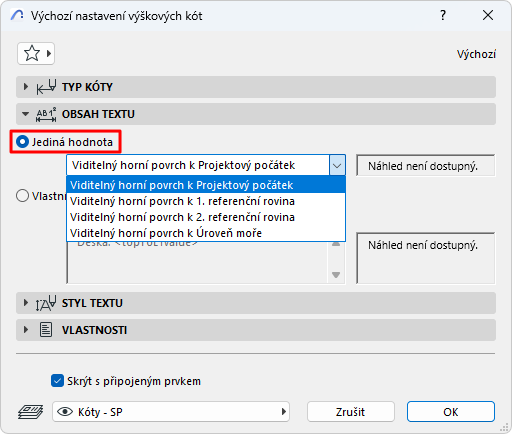

Jediná hodnota (Výšková kóta)
Základní možnost zobrazení výšky viditelného horního povrchu prvku.
Poznámka: "Viditelný horní povrch" znamená aktuálně viditelný horní povrch prvku (závisí na nastavení Částečného zobrazení konstrukce).
Zvolte referenční rovinu, ke které bude viditelný horní povrch měřen:
•Projektový počátek
•Úroveň moře
•Jiná referenční rovina
Referenční roviny můžete nastavit v nabídce Volby > Předvolby projektu > Referenční úrovně
Vlastní
Doplňkové možnosti naměřených hodnot a referenčních roviny. Můžete také vkládat vlastní text, horní index a upravit text do více řádků.

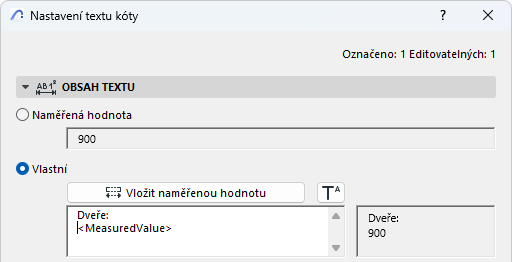

Vložení měřené hodnoty (text kóty)
Kliknutím vložíte naměřenou hodnotu kóty do víceřádkového textového pole.

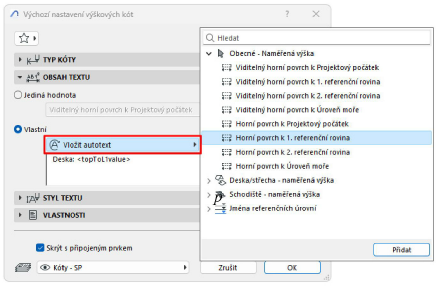

Vložení autotextu (výšková kóta)
Z nabídky vyberte jinou hodnotu výškové kóty (jinou než viditelný horní povrch) nebo referenční rovinu.
•Úprava vložené výškové kóty: dostupné autotexty závisí na typu prvku.
•Pomocí autotextů můžete zobrazit jména referenčních rovin (jsou vložené jako textové řetězce)
•Můžete zobrazit několik řádků textu (klávesou Enter vložíte nový řádek) a přidávat vlastní text.

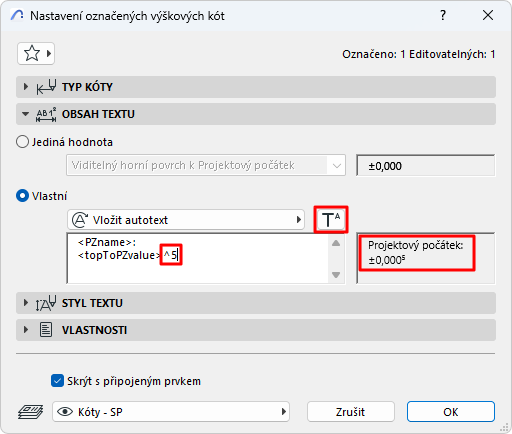

Přidání horního indexu do vlastního textu kóty
Kliknutím na symbol Vložit horní index vložíte text v horním indexu. (Symbol je v dialogu zobrazen jako caret.)
Chcete-li pokračovat v textu normálním písmem, klikněte znovu na tlačítko Vložit horní index.
Poznámka: Pokud již naměřená hodnota kóty horní index obsahuje - což může být důsledkem nastavení extra přesnosti v menu Volby > Předvolby projektu > Kóty - musíte další horní index oddělit mezerou. Jinak se caret oddělující horní index objeví v textu kóty.
Jednotky kóty nastavte v předvolbách kót (Volby > Předvolby projektu > Kóty).
Viz Předvolby kót.
