Informace o obecných nastaveních používaných všemi nástroji v nástrojové paletce naleznete v tématu Práce v dialogových oknech pro nastavení nástrojů.
Více informací naleznete v tématu Konce zdi.

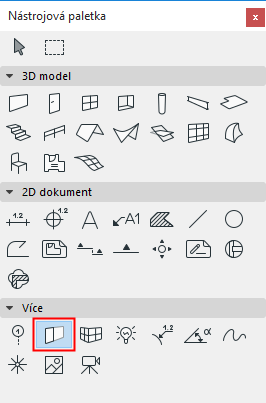

Nástroj Konec zdi se používá pro vložení koncových prvků zdi kliknutím na její některý konec.
Prohlížeč objektů na levé straně okna nastavení Konce zdi je stejný jako u jiných nástrojů knihovních prvků.
Viz Nastavení knihovních prvků.
Panel Náhled a umístění konce zdi
Na pravé straně panelu se v náhledové ploše zobrazuje 2D symbol, čelní pohled a axonometrie v režimu viditelné hrany, 3D stínovanou axonometrii, předdefinovaný náhledový obrázek, případně doplňkovou informaci o označeném konci zdi podle toho, které tlačítko je zapnuté.
V panelu Parametry můžete upravit rozměry, tloušťku a (pokud je to vhodné) výplně a barvy konců zdí.
•Políčko Přizpůsobit výšce zdi je implicitně zapnuto. Když jej vypnete, můžete použít další volby k nastavení výšky konce zdi a vzdálenosti konce zdi od paty zdi.
•Parametr Hloubka řezu popisuje, jaká část zdi je v půdorysu odříznuta koncem zdi.
Panel tloušťky konce zdi
Pokud je to možné, panel Tloušťka obsahuje náhled, který usnadňuje nastavování tloušťky konce zdi.
•Podle typu lze konec zdi nastavit tak, aby automaticky převzal výplně vrstev zdi, můžete ale také namísto toho nastavit jeho vlastní výplně.
Pro objekty konců zdí se zahnutými vrstvami můžete nastavit, které výplně se zahnou spolu s koncem zdi.
•Jako u jiných objektů, můžete také nastavit mnohé z těchto parametrů v Info paletce, nebo pomocí editačních aktivních bodů konců zdí.
