Informace o obecných nastaveních používaných všemi nástroji v nástrojové paletce naleznete v tématu Práce v dialogových oknech pro nastavení nástrojů.
Nástroj Deska se používá ke kreslení a úpravě desek, základních vodorovných bloků virtuální budovy.
Více informací naleznete v tématu Desky.
Informace o záložce Parametry pro analýzu konstrukce v okně nastavení nástroje deska:
viz2D členy (deska, zeď, střecha)
Panel geometrie a umístění desky
Tloušťka desky: Zadejte hodnotu tloušťky desky.
Poznámka: Pokud je konstrukce desky sendvič, bude její tloušťka rovna součtu vrstev nastavených v okně Volby > Atributy prvku > Sendvičové konstrukce. Tloušťku sendvičové desky nelze upravit v nastavení desky; je nutné vybrat příkazy Volby > Atributy prvku > Sendvičové konstrukce.
Pokud chcete tloušťku desky upravovat v nastavení desky, zvolte jinou konstrukci desky než sendvičovou (základní).
Odsazení od domovského podlaží: Podle potřeby můžete nastavit odsazení referenční roviny desky od domovského podlaží. Referenční rovina má několik možností umístění. (Viz Referenční rovina.)
Domovské podlaží
Viz Domovské podlaží.
Odsazení od referenční roviny: Nastavte odsazení referenční roviny desky od dané referenční úrovně (ve výchozím nastavení je touto úrovní projektový počátek).
•Referenční rovina desky má několik možností umístění.
Viz Referenční rovina.
Konstrukce desky

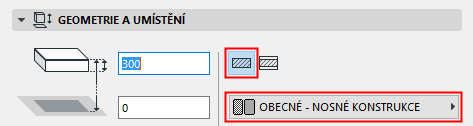

Klikněte na ikonu základní nebo sendvič a nastavte atributy které odpovídají vlastnostem zvolené konstrukce:
•Základní deska: Z nabídky vyberte stavební materiál.

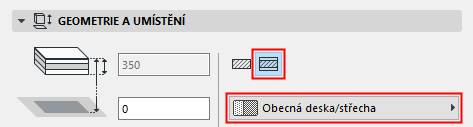

•Sendvičová deska: z nabídky vyberte sendvičovou konstrukci.
Poznámka: Toto okno obsahuje seznam sendvičů, které mají v nastavení "Použít s" vybranou desku: viz"Použít s" - určuje dostupnost sendviče
Standardně je hrana desky kolmá na její povrch (90 stupňů). Pokud chcete nastavit vlastní úhel hrany, klikněte na odpovídající ikonu a zadejte úhel ve stupních do pole napravo.
Poznámka: Můžete nastavit vlastní úhel pro každou hranu. Pokud tak uděláte, zobrazí se v okně nastavení desky u volby nastavení typu hrany žlutá ikona “vlastní”.
Viz Nastavení vlastního zkosení a povrchového materiálu hrany desky.
Podle typu konstrukce, který pro desku zvolíte (základní nebo sendvičová deska), jsou pak dostupné různé volby pro umístění referenční roviny:

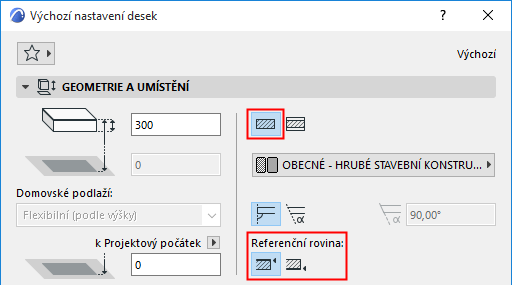

•Referenční rovina základní desky může být na horním nebo spodním povrchu desky.
•Sendvičová deska může mít referenční rovinu na čtyřech úrovních: horní a spodní povrch desky; horní a spodní povrch nosné vrstvy.
Poznámka: Pokud souvrství zvoleného sendviče neobsahuje nosnou vrstvu, budou volby referenční čáry vzhledem k nosné vrstvě neaktivní.
Referenční rovinu můžete nastavit v Infopaletce nebo na panelu geometrie a umístění v nastavení desky.
Viz také Referenční rovina desky.
viz Zobrazení prvků v půdorysech a řezech
Poznámka: Typ čáry desky zobrazené na zadaných podlažích je nastaveno v menu Volby > Předvolby projektu > Funkce starších verzí.
Povrchové výplně
Viz Přiřazení povrchové výplně.
Tento panel ovlivňuje zobrazení desky ve 3D.
Viz také Přepsání povrchových materiálů pomocí Painteru.
Viz Nastavení vlastního zkosení a povrchového materiálu hrany desky.
Více informací naleznete v tématu Připojit 3D texturu.
