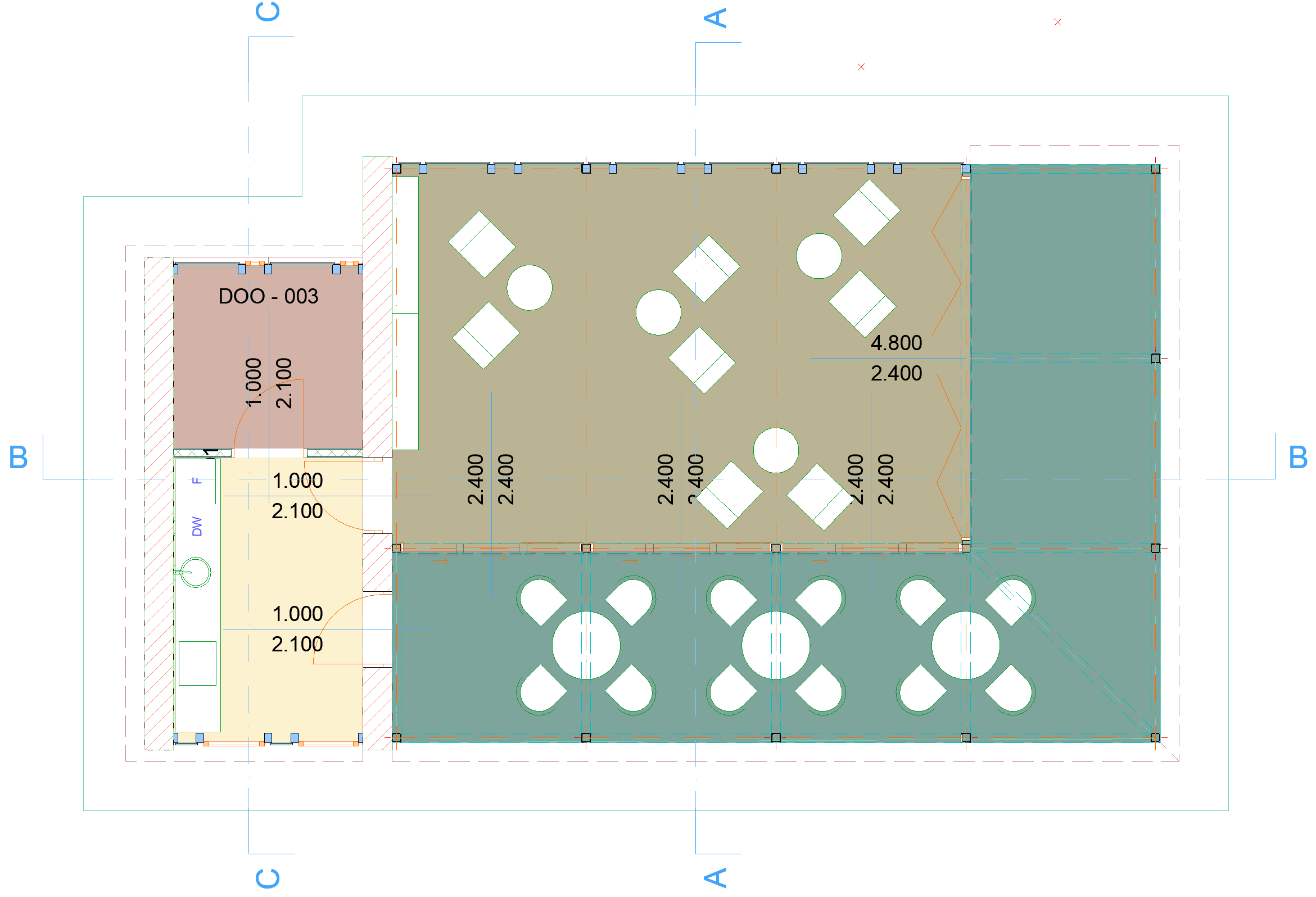

Par défaut, les fonds de zone sont affichés avec la couleur de la catégorie de zone.
Voir Catégories Zone.

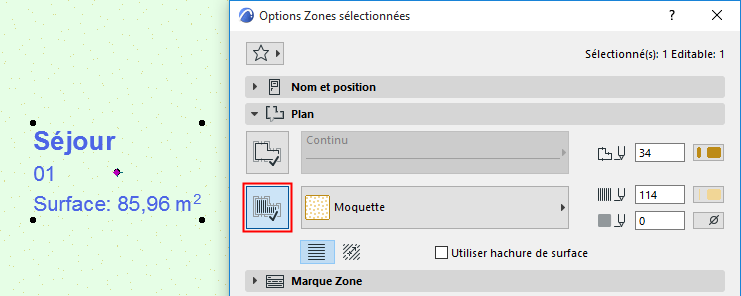

Vous pouvez associer une autre hachure de zone en utilisant n'importe quelle hachure de recouvrement.
1.Allez au volet Plan des Options Zone :
2.Activez l'icône Hachure de recouvrement à gauche.
3.Choisissez un motif de hachure dans le menu déroulant.
Si vous avez associé une hachure de zone, elle sera affichée par défaut sur le plan.
Remarque : Les fonds de zone (et les autres hachures) peuvent utiliser des Substitutions graphiques.
Voir Règles de Substitution graphique.
Affichage des zones avec murs inclinés

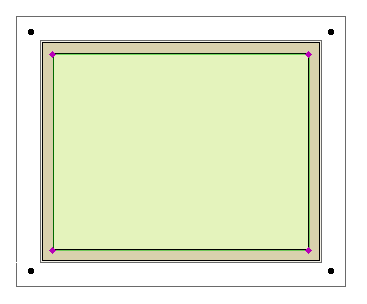

Les Zones délimitées par un ou plusieurs murs inclinés tiendront compte avec précision de la géométrie inclinée. Les zones de ce type sont affichées en plan par deux polygones de zone distincts :
•Le polygone avec les points de sélection éditables délimite la partie visible de la zone sur le plan (les modifications faites sur ce polygone n'ont pas d'effet sur la zone 3D réelle), et
•Le polygone avec les points de sélection réguliers indique l'étendue réelle de la base de la zone 3D (vous ne pouvez pas éditer la forme de la zone en éditant ce polygone.)
Remarque : Pour configurer l'affichage en Plan d'une zone créée avec la méthode Ligne de référence, utilisez l'option Brute ou Nette avec les boutons radio dans Options Zone. Voir Zone polygonale.
