Affichage du percement en 3D

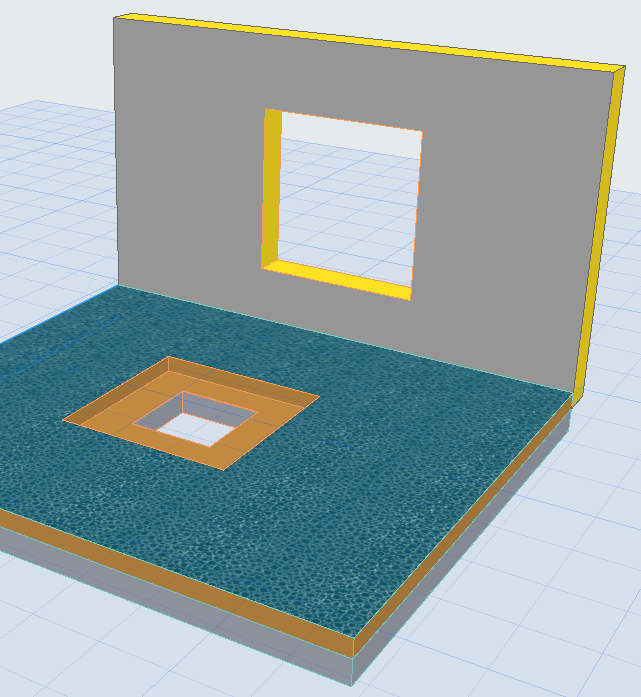

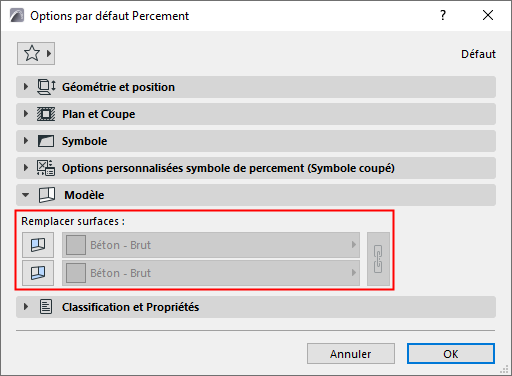

Par défaut : le percement affiche la surface de l'élément hôte, sans aucun remplacement.

OpeningSurfaceDefault.png    OpeningSurfaceDefaultModel.png

Remplacement des surfaces de percement

Si nécessaire, vous pouvez appliquer une surface différente à l'extrusion et/ou aux extrémités du percement.

Extrusion: les côtés du corps du percement, où il traverse les éléments hôtes

Extrémités: une ou deux extrémités d'un corps de percement limité, où il rencontre l'élément hôte mais ne le traverse pas (par exemple une niche ou un renfoncement).

1.Sélectionnez le percement.

2.Ouvrez le contrôle Remplacer surfaces

dans la Zone informations, ou

dans le volet Modèle des Options Percement

3.Activez commande pour la surface des extrémités et/ou la surface de l'extrusion

4.Dans le contrôle déroulant, choisissez la surface souhaitée.

Remarque : Cliquez sur l'icône Chaîne ("Lier surfaces") pour appliquer la même surface aux extrémités et à l'extrusion.

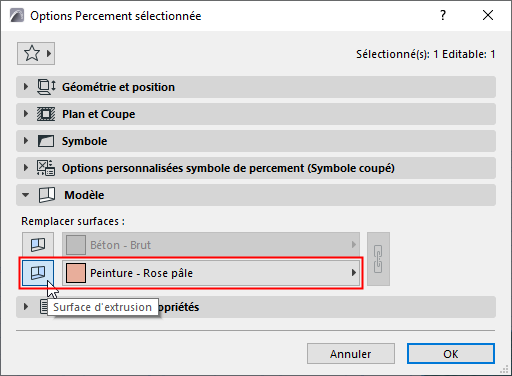

OverrideOpeningSurface1.png      OverrideOpeningSurfaceModel1.png

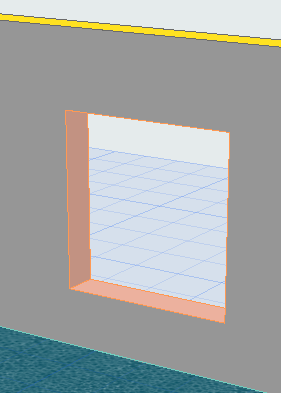

Remplacement des surfaces de percement - extrusion

OverrideOpeningSurface2.png OverrideOpeningSurfaceModel2.png

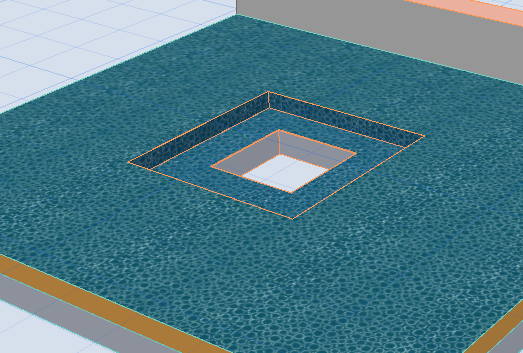

Remplacement des surfaces de percement - extrusion et extrémité

Sujet lié

Surface de percement dans la Nomenclature de surface
