Représentation 2D et 3D des objets

Options vue modèle pour éléments de bibliothèque

En fonction des bibliothèques chargées pour votre projet, utilisez les contrôles du dialogue Options vue modèle (Documentation > Vue modèle > Options vue modèle) pour associer des préférences globales à l'affichage de certains objets et paramètres d'objet.

Voir Divers Options pour éléments de bibliothèque.

Par défaut, les Objets utilisent les réglages de niveau de détail définis dans Options Vue modèle  (Par OVM). Pour un objet ou lampe spécifique, vous pouvez remplacer ce degré de détail dans son dialogue de paramétrage, si ce contrôle est disponible (utilisez les contrôles de représentation 2D ou 3D).

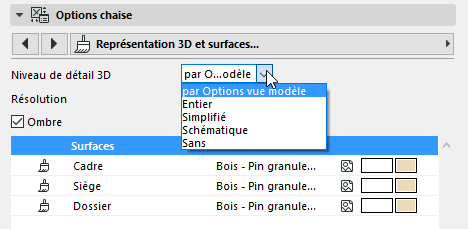

Niveau de détail 3D

Si disponible, ce contrôle vous permet de remplacer les réglages fondés OVM d'un objet : Choisissez Schématique, Simplifié ou Complet.

Certains éléments complexes ont besoin de beaucoup de temps pour s'afficher avec tous leurs détails 3D, par exemple les arbres et autres plantes réalistes qui incluent un très grand nombre de polygones.

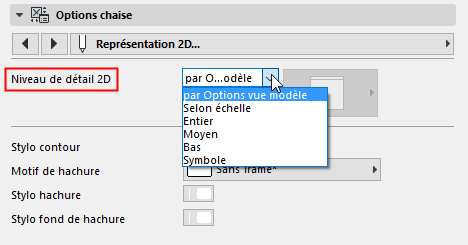

Niveau de détail 2D

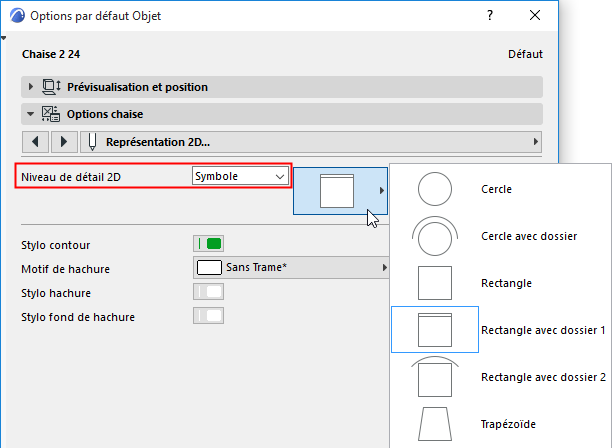

•Si vous choisissez l'option Symbolique,le paramètre Type de symbole devient disponible où vous pouvez choisir un symbole fixe pour afficher l'objet dans les vues 2D indépendamment de l'échelle.
