Définir la géométrie de la jonction

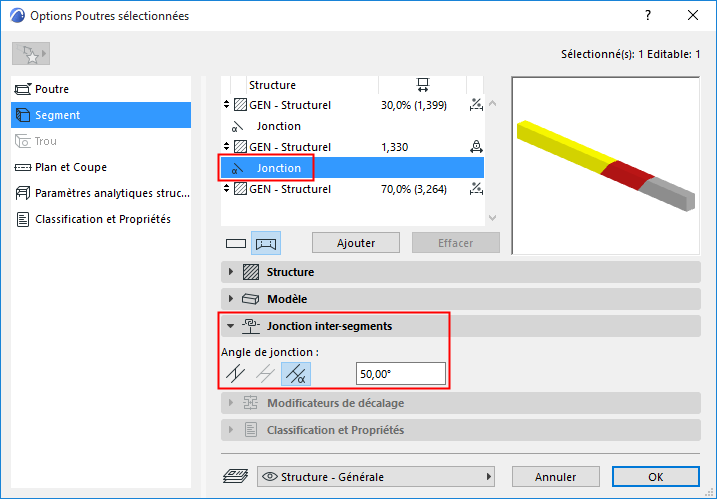

Dans Options Poutre :
Sélectionnez un composant de type jonction dans la liste (en haut dans le dialogue Options segment poutre) : utilisez le volet Jonction de segment (en-dessous) pour définir son angle horizontal, vertical ou personnalisé.
Remarque : Les jonctions verticales ne sont disponibles que pour les poutres inclinées.

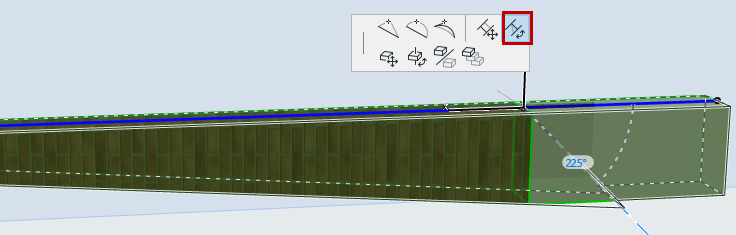

Dans la Fenêtre 3D :
Les jonctions peuvent être éditées graphiquement :
1.Sélectionnez la poutre dans la Fenêtre 3D.
2.Cliquez sur le point chaud de la jonction (sur la ligne de référence de la poutre).
3.Dans la palette contextuelle, choisissez Rotation angle de jonction pour ajuster l'angle de la jonction
