Document 3D : Projection Plan
Vous pouvez créer ce type de Document 3D en vous fondant sur une projection du Plan. Définissez la projection en configurant la hauteur d'un plan de coupe 3D et la direction de la projection, soit vers le haut (le plafond), soit vers le bas (le sol). Ceci peut être utile, par exemple, pour afficher les structures porteuses sur un plan de dalles ou sur un plan Plafond réfléchi. Vous pouvez l'utiliser également pour créer des vues de Plan ombrés pour une présentation de décoration intérieure.
Document 3D : Projection 3D
La source du Document 3D est la Fenêtre 3D. Les paramètres et options spécifiques affectant l'affichage de la Fenêtre 3D (comme la projection, les filtres et la sélection d'élément) affecteront la représentation du Document 3D aussi.

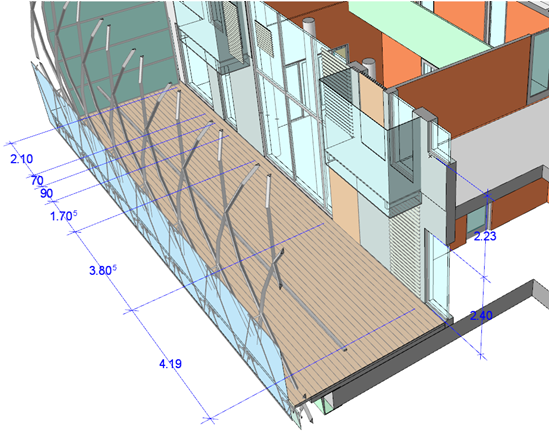

Ajouter des cotations à l’aide des outils de cotation, ainsi que de certaines fonctions de cotations uniquement disponibles pour les documents 3D.
Le point de vue Document 3D
Le Document 3D est une vue qui apparaît dans le Plan du projet du Navigateur.
Vous pouvez également accéder aux Documents avec la commande Aller de la barre d'outil Mini-Navigateur ou avec la commande de menu Fenêtre > Navigation > Documents 3D ou encore à partir du menu Fenêtre.

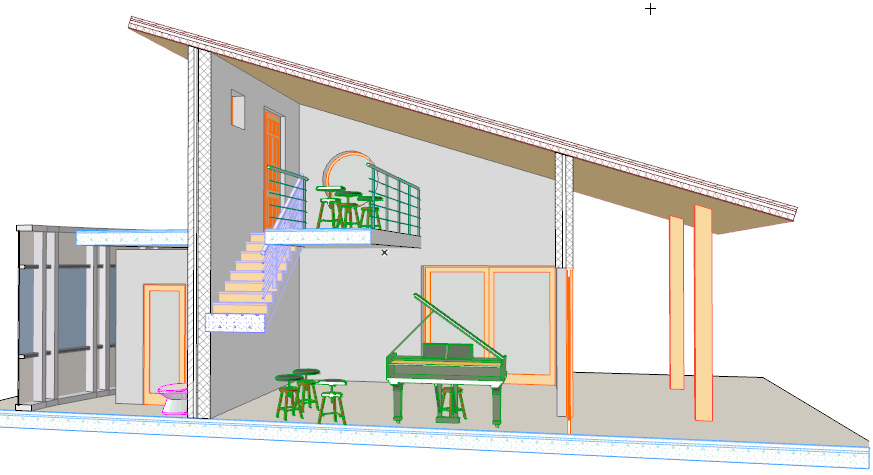

Dans une certaine mesure, le Document 3D est un peu l'analogue de la Coupe : il est intégré au modèle et ses éléments modèles sont reconstruit automatiquement ou manuellement, en fonction de son état.
Vous pouvez sélectionner des éléments dans le Document 3D, ouvrir leurs dialogues et apporter des changements au modèle, mais vous ne pouvez ni les éditer graphiquement, ni créer de nouveaux éléments.
