Éditez des segments et des nœuds individuels - en utilisant le mode d’édition

Disponible avec Archicad Collaborate

Utilisez le mode d’édition pour sélectionner un segment ou un nœud unique d'un élément de cheminement et d'en modifier les éléments.

Remarque : Vous pouvez également faire quelques modifications à partir de la palette contextuelle : voir Éditer le diamètre des segments - avec la palette contextuelle

Entrer en mode édition

Sélectionnez l’élément de cheminement, puis utilisez l'une des méthodes suivantes :

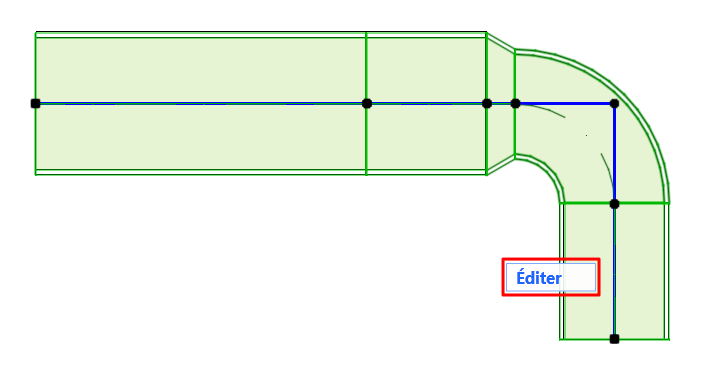

•Cliquez sur le bouton Editer qui apparaît.

•Choisissez la commande Dessin > Entrer en mode édition de système.

En utilisant le mode d'édition

Sélectionnez un sous-élément (nœud ou segment).

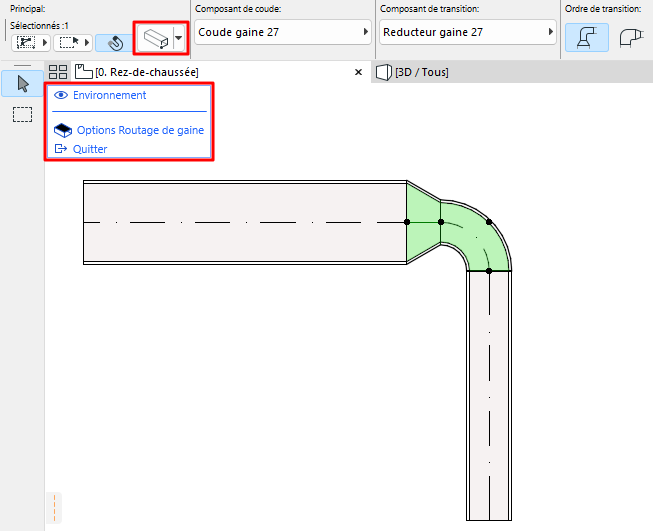

•La boîte à outils habituelle est remplacée par les outils de sélection et une palette d'affichage uniquement.

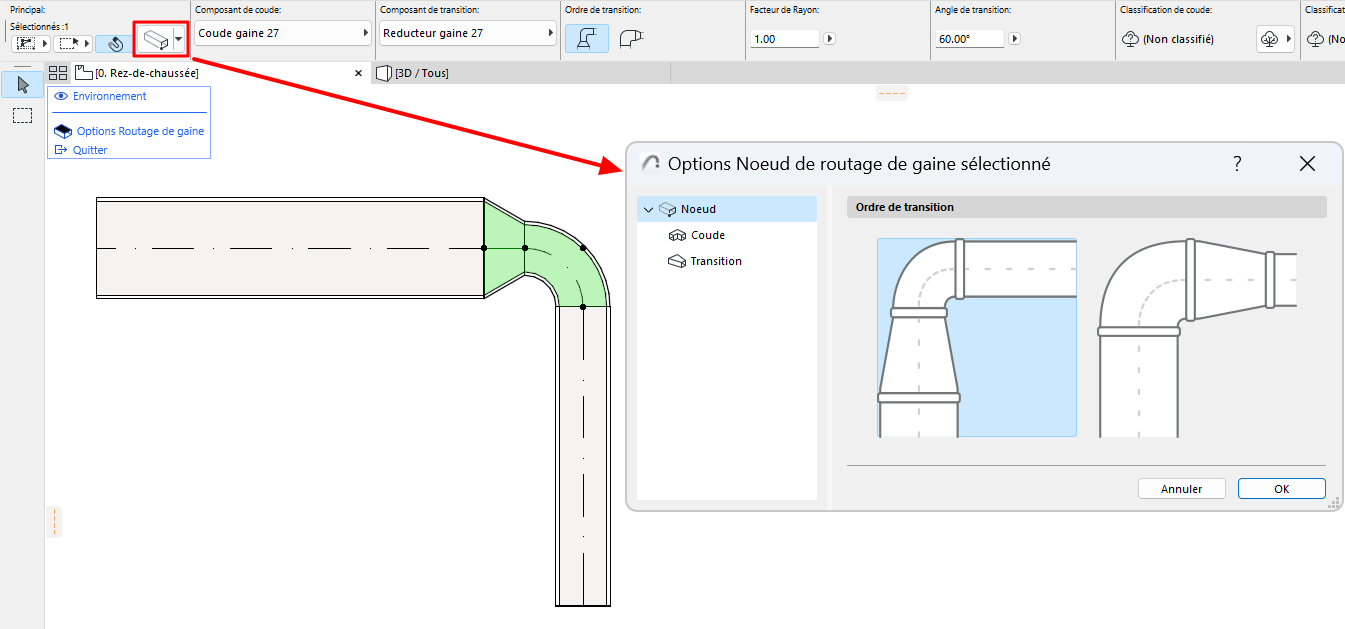

•A partir de la Zone Informations, vous pouvez ouvrir un dialogue de paramétrage simplifié qui s'applique uniquement au segment ou au noeud sélectionné.

•Utilisez la commande Environnement de la palette d'affichage pour afficher/masquer le reste du modèle du bâtiment (c'est-à-dire tout, sauf le cheminement sélectionné). En mode d'édition, vous ne pouvez pas éditer le reste du modèle, seulement les éléments subordonnés du cheminement sélectionné.

•A partir de la palette d'affichage, le dialogue Options Cheminement entier est disponible.

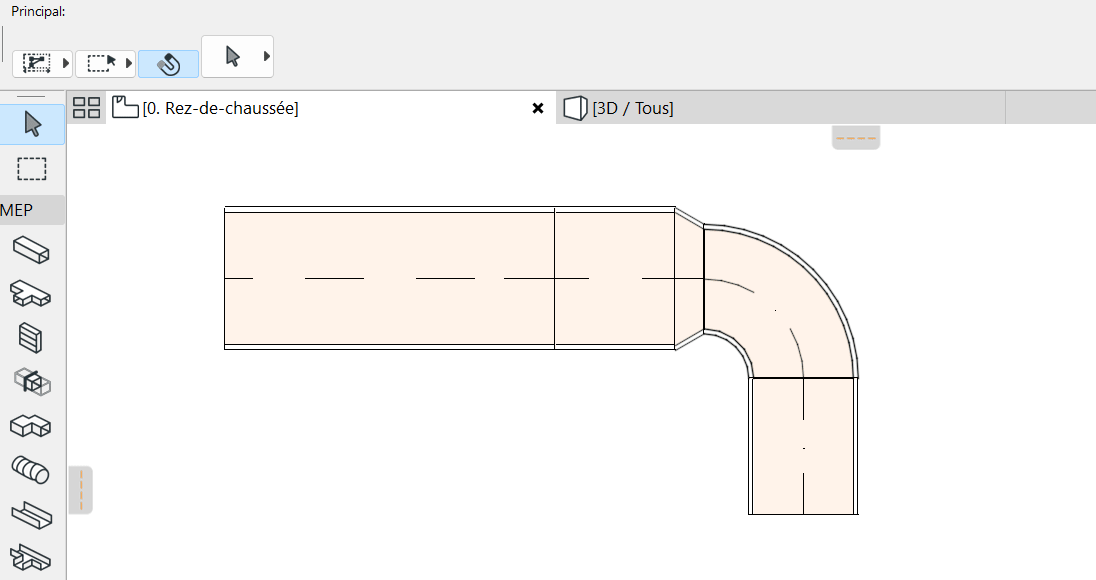

Par exemple, pour modifier l'ordre de transition d'un nœud sélectionné :

Quitter mode d'édition

Utilisez l'une des méthodes suivantes :

•appuyez sur Echap

•Cliquez sur Quitter mode d'édition sur la palette d'affichage.

•Choisissez la commande Dessin > Sortir du mode d'édition.
