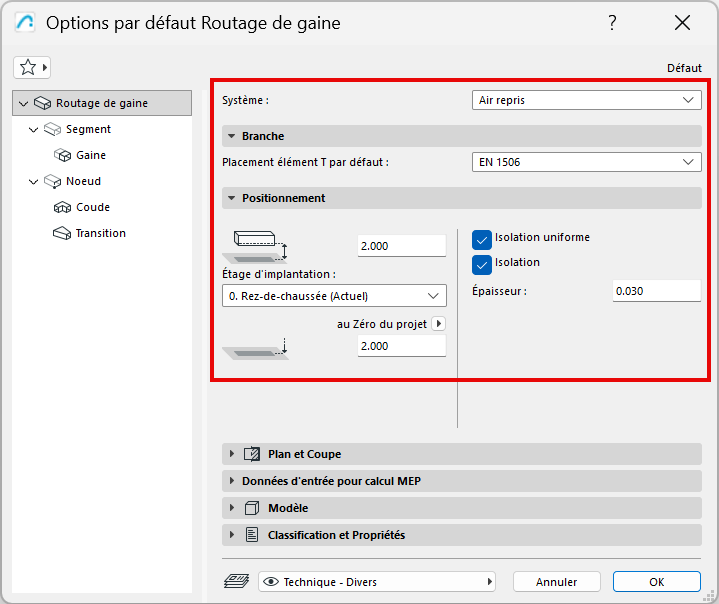

Paramètres du cheminement - Branche, positionnement, isolation

Ouvrez paramètres par défaut de l’outil cheminement.

Système MEP

Choisissez un système MEP disponible. Le Système MEP définit l'apparence du cheminement en 2D et en 3D. Voir Systèmes MEP.

Remarque : Lorsque vous connectez un élément de cheminement à un objet MEP autonome, l'élément de cheminement "hérite" automatiquement du Système MEP de l'objet, au lieu d'utiliser le Système MEP défini pour l'élément de cheminement.


Branche

Sous Branche, le tableau de dimensions par défaut est donné pour les éléments en T du cheminement.

Voir Spécifications de routage.

Positionnement

Définir l'étage d’implantation de l'élément de cheminement et le décalage par rapport à l'étage d’implantation

Définir le décalage inférieur de l'élément de cheminement par rapport au niveau de référence choisi

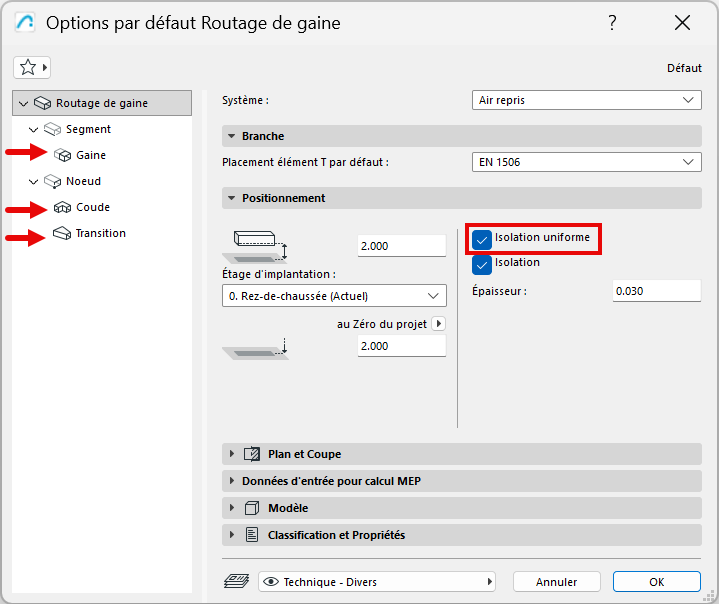

Isolation uniforme

Vérifier que la même valeur d'isolation est appliquée à toutes les parties du cheminement : Conduit, coude et transition.


Si nécessaire, décochez la case pour définir des valeurs d'isolation distinctes pour chaque partie sur sa propre page de paramètres.

Isolation

Cochez pour ajouter une couche isolante à la surface extérieure du conduit/tuyau. Ensuite, saisissez la valeur d’épaisseur de l'isolation.
