Disponible avec Archicad Collaborate
Un système MEP est un ensemble enregistré des hachures, des lignes et des surfaces utilisées pour afficher les cheminements MEP et les éléments de la bibliothèque MEP.
Les Systèmes MEP sont des attributs du projet Archicad.
•Au cheminement MEP : Un Système MEP est associé à chaque cheminement en haut dans le dialogue Options Cheminement. Voir Paramètres du cheminement - Branche, positionnement, isolation.
–Si nécessaire, vous pouvez remplacer les attributs du système pour n'importe quel cheminement : voir Affichage de l'élément Cheminement : Affichage en Plan, Coupe et Modèle.
•Au terminal, à l'accessoire et à l'équipement : Assigner le système MEP dans les paramètres de l'élément : voir Objets compatibles MEP
Remarque : Lorsque vous commencez un élément de cheminement depuis un objet MEP autonome, l'élément de cheminement "hérite" automatiquement du système MEP de l'objet, au lieu d'utiliser le système MEP défini pour l'élément de cheminement.

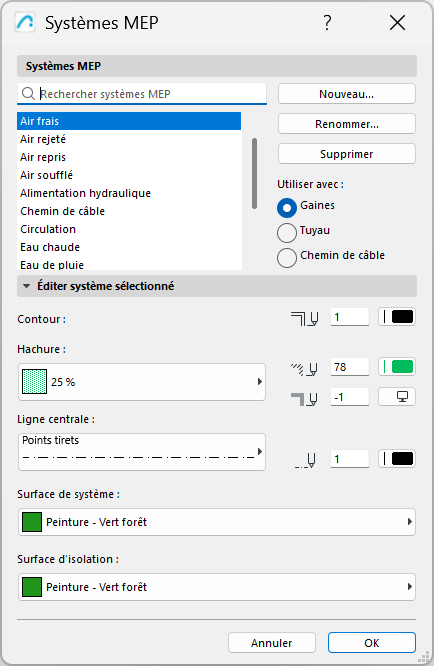

Définir ou modifier un système MEP
Ouvrez ce dialogue à partir de
•Dessin > Systèmes MEP
•Options > Attributs élément > Systèmes MEP
•Raccourci des systèmes MEP dans la barre d'outils ingénierie MEP
•Raccourci des systèmes MEP dans le navigateur de système
Utilisez ou modifiez les systèmes MEP prédéfinis ou créez-en de nouveaux.
Utiliser avec (type de cheminement)
Chaque système MEP peut être utilisé par un type de cheminement : Système de gaine, Tuyauterie ou Chemin de câble.
Pour chaque système MEP, choisissez l'une de ces catégories.
Éditer les attributs du Système MEP
Utilisez les contrôles pour définir les hachures, les lignes et les surfaces pour le Système MEP actuel.
