Construisez votre cheminement MEP de manière intuitive : sélectionner un outil MEP, puis cliquer sur le cheminement existant pour ajouter des branches, des départs, etc.
Voir aussi Éditer le cheminement graphiquement.
Ajouter une branche à l'élément de cheminement

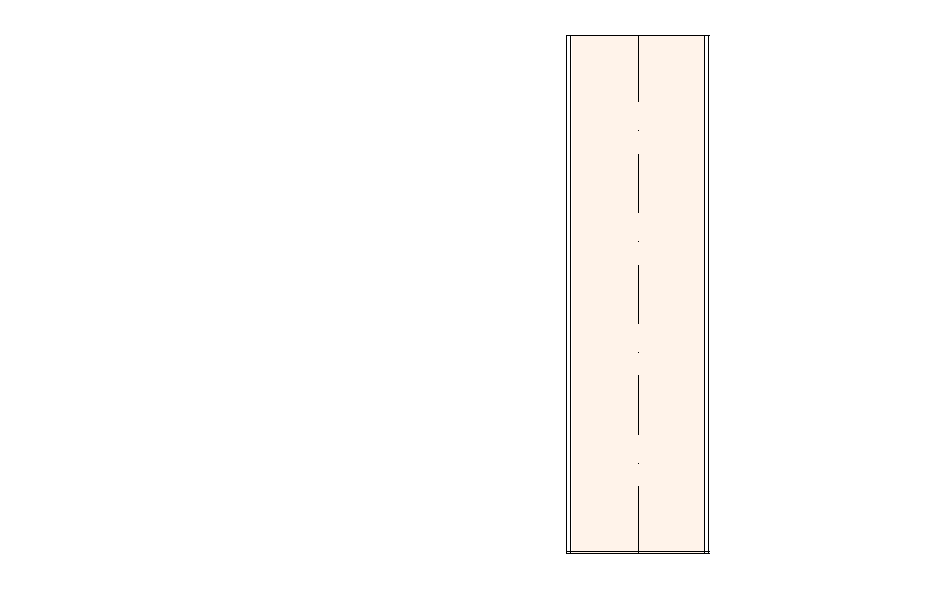

Une branche est créée lorsque vous acheminez une gaine ou un tuyau sur le côté d'une autre gaine ou d'un autre tuyau. La branche est générée automatiquement, avec des tailles de section transversales et des pentes personnalisables que vous pouvez ajuster à la volée.
Le cheminement original est divisé en plusieurs éléments de cheminement.
Ajouter un manchon de sortie de gaine

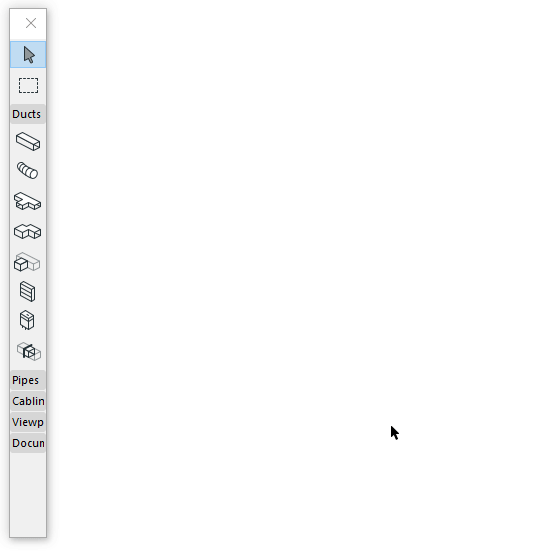

Utilisez l'outil Manchon de sortie pour placer un élément de sortie, puis raccordez-y une gaine. Un élément de transition est créé automatiquement.
Conversion automatique coude-branche
Lors de l'ajout d'un nouveau tronçon de tuyau à partir d'un coude existant, le coude est automatiquement transformé en T ou en raccord de branche. Cette conversion fonctionne même si le nouveau tuyau a un diamètre différent de celui du tuyau existant.
