Le décalage agit toujours dans une seule direction (l'un à l'autre) : les membres ajustés seront décalés vers leurs cibles, les membres ciblés resteront inchangés.
|
|
DECALER MEMBRE 1D |
|
Décaler 1D à 1D
|
|

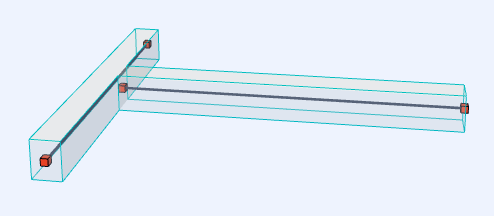

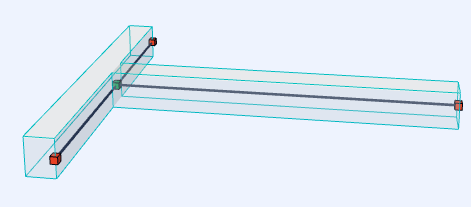

Connexion de poutres : Avant et après l'ajustement par décalage
Options de décalage 1D à 1D

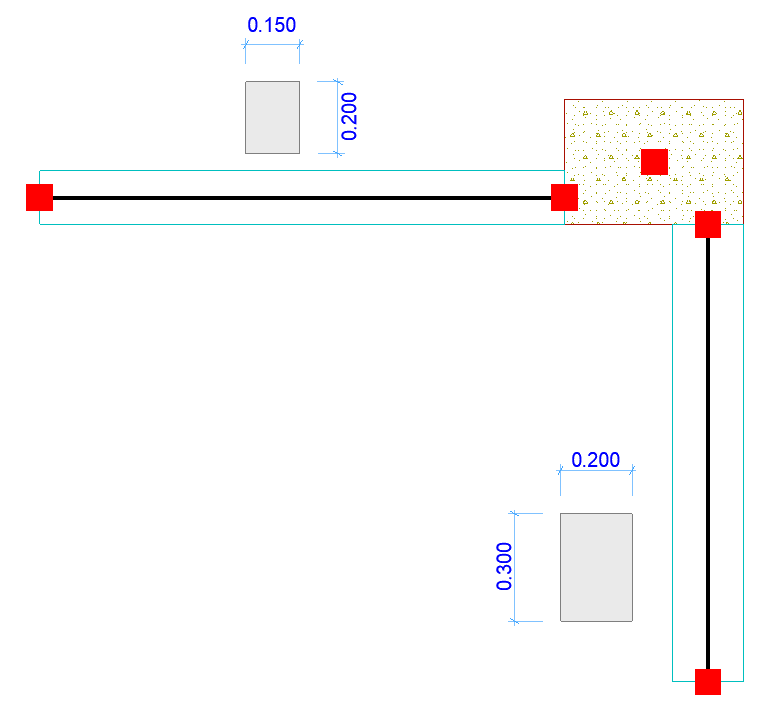

Voyons l'exemple de deux poutres connectées à un poteau. Chaque poutre possède une coupe transversale différente et est placée avec une excentricité différente par rapport au poteau.

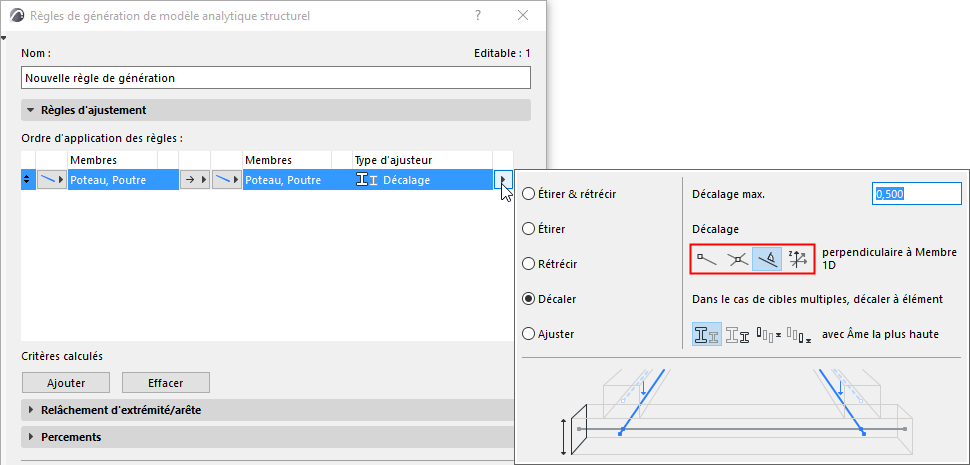

Cliquez sur la flèche du type d'ajusteur Décaler pour choisir les options du décalage 1D.
Définissez la distance de décalage maximum permise.
Choisir l'une des quatre options logique de décalage :
Chacune des options est illustrée dans le tableau ci-dessous.
|

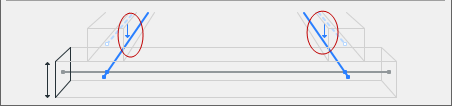

Décaler 1D à 1D
|
à noeud de fin de Membre 1D •Ame la plus élevée
|
|
Décaler 1D à 1D
|
à noeud de fin de Membre 1D •Ame la moins élevée
|
|
Décaler 1D à 1D
|

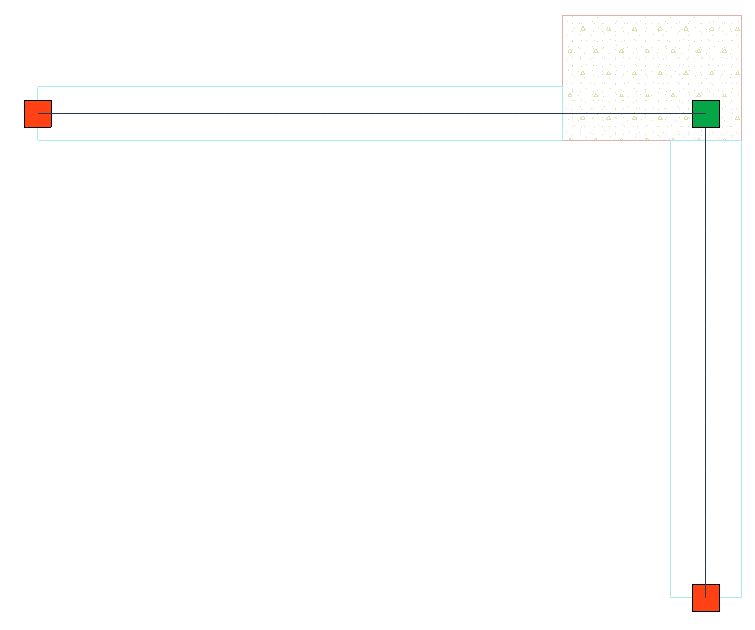

à intersection de Membres
|
|
Décaler 1D à 1D
|
perpendiculaire à Membre 1D •Ame la plus élevée
|
|
Décaler 1D à 1D
|
perpendiculaire à Membre 1D •Ame la moins élevée
|
Direction Z globale seulement
Cochez ceci si le Membre 1D ne doit être décalé que dans la direction Z globale. Les décalages dans d'autres directions ne seront pas appliqués.
Voir aussi Options de décalage dans le cas de cibles multiples.
