Le décalage agit toujours dans une seule direction (l'un à l'autre) : les membres ajustés seront décalés vers leurs cibles, les membres ciblés resteront inchangés.

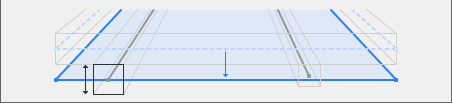

Un Membre 2D est décalé perpendiculairement à son propre plan. Ceci est la direction Z locale.
•Vous pouvez définir une distance de décalage maximum pour chaque ajustement de décalage (“Décalage max.”). Cette distance est mesurée entre les Membres 1D non ajustés et/ou les plans de Membre 2D non ajustés.
Dans cet exemple, l'ajustement de décalage permet que le plan du Membre 2D du toit se connecte au Membre 2D du mur en-dessous :
Toit plat: Avant et après l'ajustement par décalage

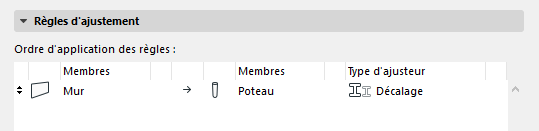

Décaler les Membres de mur 2D au poteau 1D
|
|
DECALER MEMBRE 2D |
|
Décaler 2D à 1D
|
|
|
Décaler 2D à 2D
|
|
|

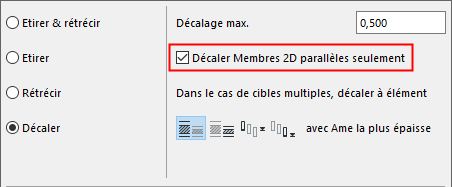

Décaler Membres 2D parallèles seulement
|
Restreint l'ajustement de décalage 2D à 2D de manière à ne s'appliquer que si les Membres 2D sont parallèles |
Voir aussi Options de décalage dans le cas de cibles multiples.
