Exemple 1 : Décalage de poutres à des dalles

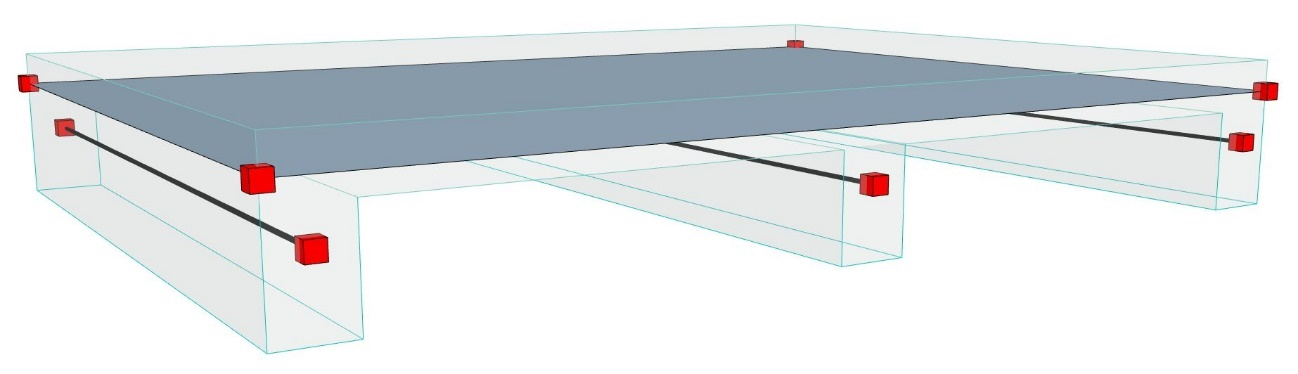

En activant le Modèle analytique structurel, on voit que les Membres 1D (axes) des poutres ne se connectent pas à la dalle : il n'y pas de continuité, or ce serait nécessaire pour l'analyse structurelle.

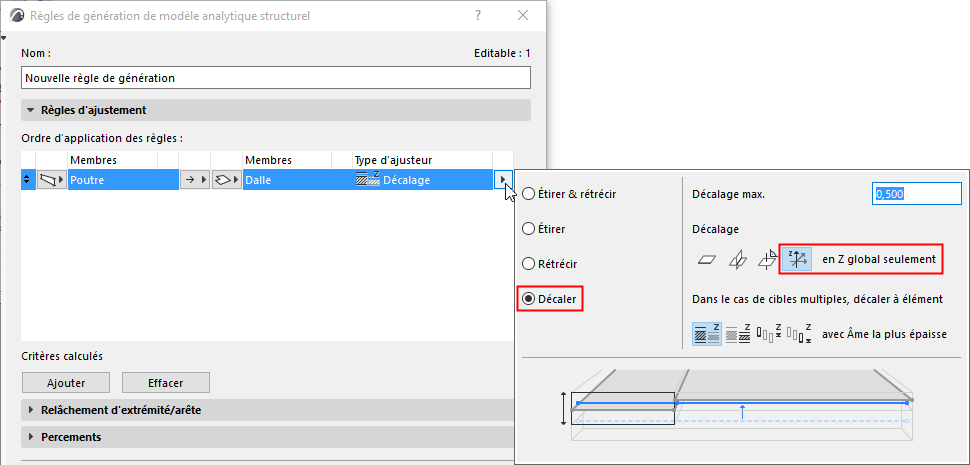

La solution consiste à générer une règle qui décale les axes de la poutre jusqu'à la dalle.
•Membres du groupe 1 : Poutre
•Membres du groupe 2 : Dalle
•Méthode : l'un à l'autre (ajuster poutres aux dalles)
•Type d'ajustement : Décalage
•Options supplémentaires, y compris le décalage maximum permis.
Dans le cas présent, utilisons la direction Z globale.
Remarque : Les tolérances définies sont des valeurs de type longueur : les unités spécifiées pour les longueurs dans Préférences > Unités de travail s'appliquent.

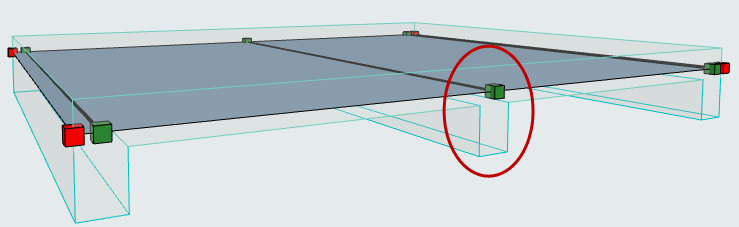

Cliquez sur OK pour appliquer la règle. Comme prévu, les axes des poutres sont décalés jusqu'au plan de la dalle (vers le haut, dans la direction Z).
Mais l'axe de l'une des poutres (celle du centre) est resté en place. Ceci doit être une erreur.

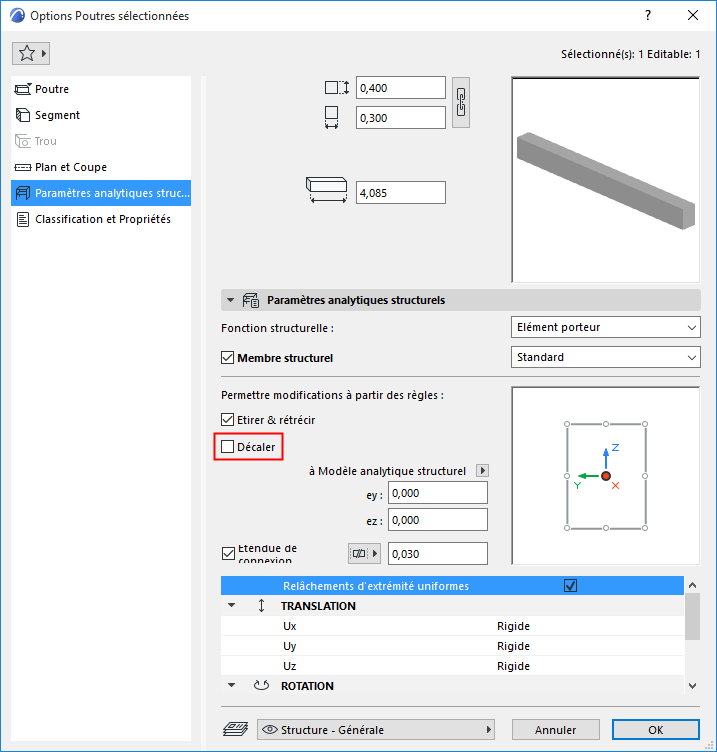

Sélectionnez la poutre centrale et vérifiez ses réglages. Ici, il est clair que cette poutre n'a pas participé à la règle Décaler, car la case à cocher Décaler au niveau de l'élément - dans le volet Paramètres Analytiques Structurels du dialogue Options Poutre - est inactive.
Pour résoudre le problème :
•Activez la case à cocher Décaler dans Options Poutre.
•Cliquez sur OK pour fermer le dialogue de réglages.

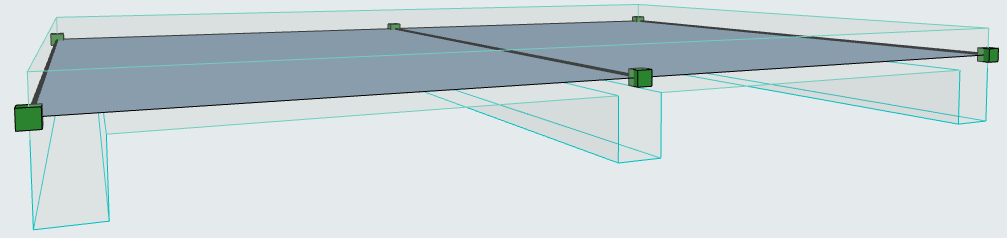

Maintenant, le modèle applique automatiquement les Règles de génération définies. L'axe de la poutre a été décalé, conformément à la règle :
La règle actuelle décale les poutres vers les dalles dans la direction Z. Ce modèle peut être considéré comme structurellement correct.
Vous pouvez également choisir une autre option : Les axes des poutres doivent être décalés jusqu'à l'arête de la dalle.
Ajuster cette option dans Règles de génération :
Cliquez sur OK pour appliquer la règle.
Comme prévu, les axes des deux poutre d'arête sont décalées jusqu'à l'arête du plan de la dalle (et non directement vers le haut, comme dans l'exemple précédent où seul le décalage “Z global” était activé).
Si l’élément doit être décalé vers plusieurs éléments cibles, définissez-en un comme cible.
Le dessin de prévisualisation vous aide à comprendre chacune des options :
