Exemple 2 : Etirer des poutres jusqu'aux poteaux

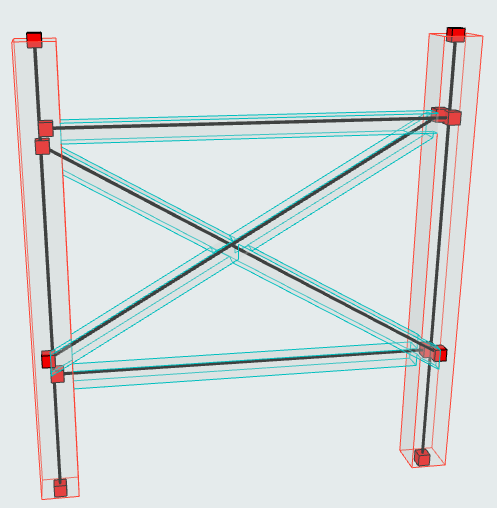

Pour illustrer ce type d'ajustement, utilisons une structure acier commune composée de poteaux, de poutres et d'une attache diagonale :

On voit que les Membres 1D des poutres ne se connectent pas aux poteaux : il n'y pas de continuité, or ce serait nécessaire pour l'analyse structurelle.

La solution consiste à générer une règle qui décale les axes de la poutre jusqu'aux poteaux.

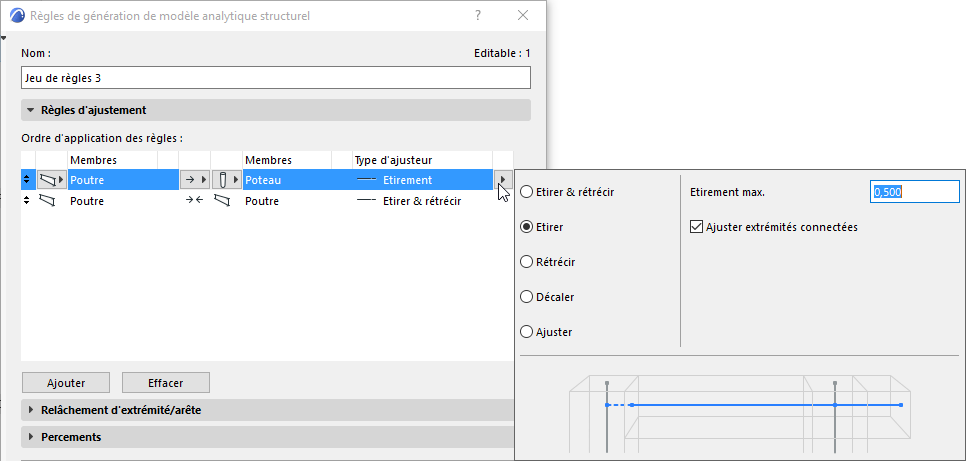

•Membres du groupe 1 : Poutre

•Membres du groupe 2 : Poteau

•Méthode : l'un à l'autre (étirer la poutre au poteau mais laisser le poteau tel quel).

•Type d'ajustement : Etirer

•Options supplémentaires pour l'étirement : étirement maximum permis.

Remarque : Les tolérances définies sont des valeurs de type longueur : les unités spécifiées pour les longueurs dans Préférences > Unités de travail s'appliquent.

Les poutres rencontrent désormais les poteaux, mais l'attache n'est toujours pas correcte.

Voir la section suivante pour continuer : Exemple 3 : Attraction.
