Correspondance des Coupes transversales SAF par nom

Dans le volet Correspondance de profils - Importer du Traducteur SAF :

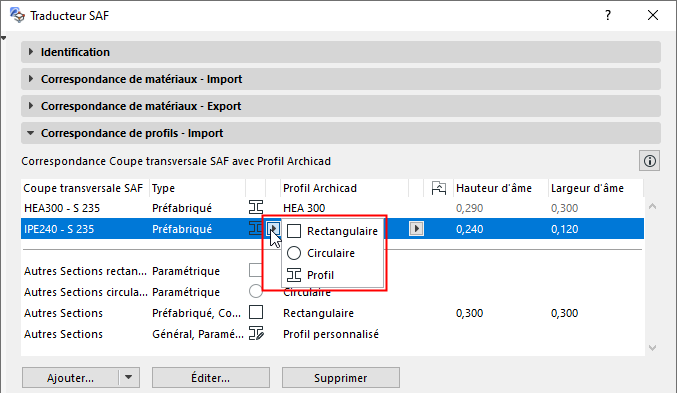

1.Dans le contrôle déroulant Type, choisissez Profil.

2.Dans le contrôle déroulant Profil Archicad, choisissez un profil dans le projet actuel. (Attributs de Profil disponibles : ceux possédant une âme et utilisés avec des poutres et des poteaux.)

Remarque : Vous pouvez choisir Options > Profils complexes > Importer profil acier standard pour ajouter au projet de nouveaux attributs de Profil.

Voir aussi Utiliser profil standard acier de poteau ou de poutre.

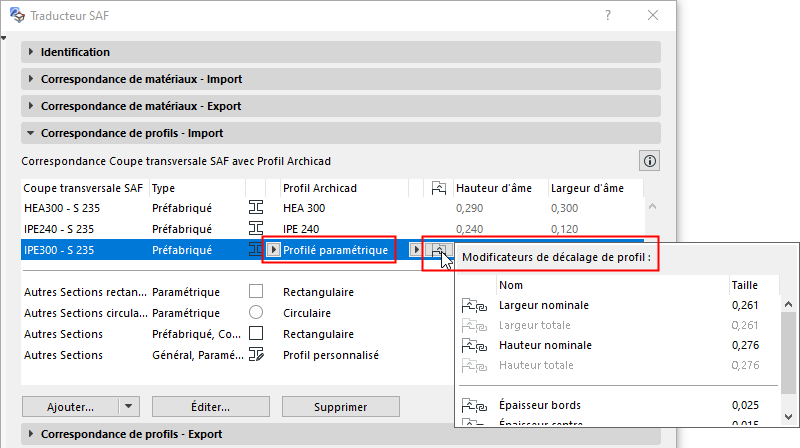

3.Vérifiez et éditez au besoin les Modificateurs de décalage du Profil complexe pour obtenir la meilleure correspondance avec la coupe transversale importée.

Pour étendre la liste des coupes transversales SAF disponibles pour la correspondance : voir Ajouter plusieurs coupes transversales SAF (Importer SAF).

Correspondance automatique des coupes transversales préfabriquées

Pour les profils importés préfabriqués pour lesquels il n'y a pas de correspondance par nom dans la liste Correspondance de profils : vous pouvez activer la correspondance automatique fondée sur une base de données par défaut.

Voir Utiliser une base de données externe pour traduire les profils non cartographiés.
