Conversion des calques pour importation IFC

Fichier > Interopérabilité > IFC > Traducteurs IFC

Choisissez un Traducteur pour l'importation et ouvrez le préréglage Conversion des calques.

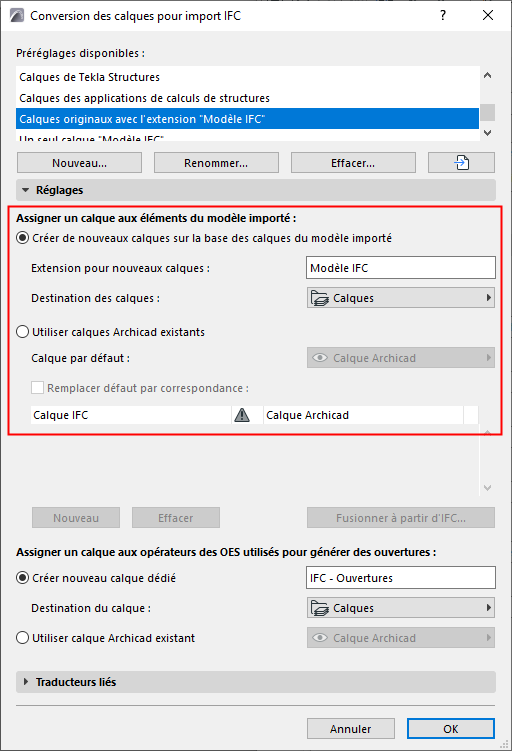

Utilisez ce dialogue pour définir la méthode pour placer les éléments importés sur des calques dans Archicad.

Créer de nouveaux calques pour conserver la structure de calque originale

Les nouveaux calques utilisent les noms des calques originaux (par exemple IfcPresentationLayerAssignment) du modèle IFC. Les éléments importés sont placés sur ces calques.

•Extension pour les nouvelles Calques : Ajoutez une extension personnalisée à chaque nom de calque (par exemple “Modèle IFC”). Cela vous permet de trier les calques par extension dans les paramètres des calques.

•Destination des Calques : Choisissez un dossier pour les Calques IFC. La destination par défaut est le dossier racine "Calques".

Utiliser Calques Archicad existants

Dans la fenêtre contextuelle par défaut des calques, choisissez un calque existant sur lequel placer les éléments importés.

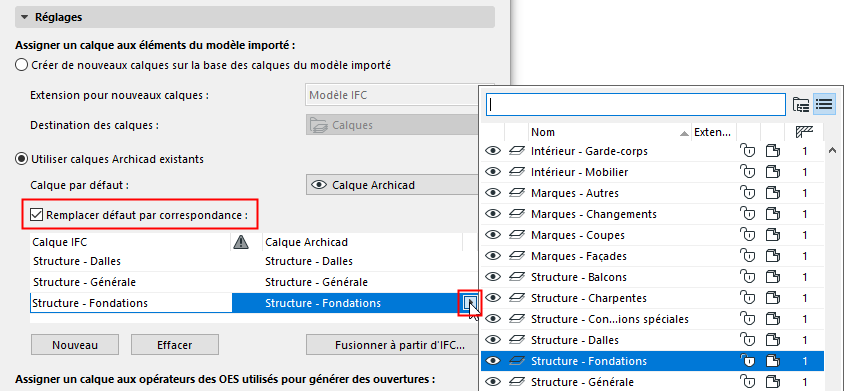

Remplacer défaut par correspondance :

Cochez cette case pour établir manuellement une correspondance des calques au lieu d'utiliser le Calque par défaut associé avec le contrôle déroulant.

Pour ajouter des noms de Calques IFC à la liste de correspondance :

•Cliquez sur nouveau, ou

•Cliquez sur Fusionner à partir de l'IFC et recherchez un fichier IFC. Les noms des calques du fichier seront ajoutés à la liste.

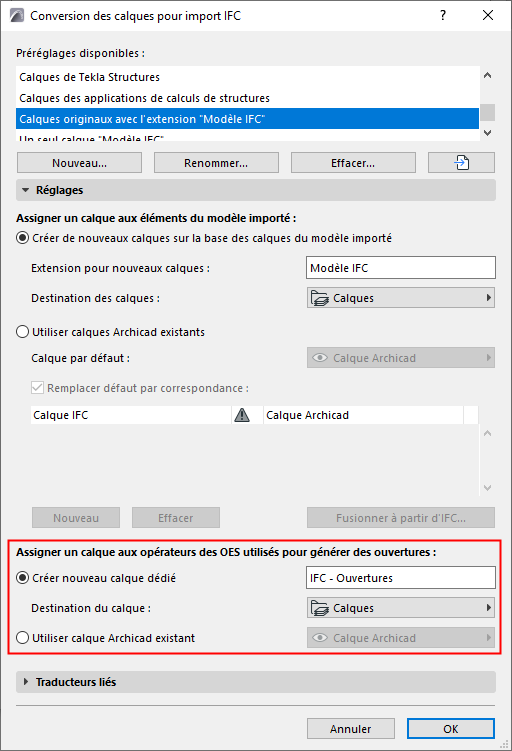

Associer un calque aux opérateurs élément solide utilisés pour générer des ouvertures

Certaines ouvertures importées ne peuvent être créées qu'en utilisant des Opérations éléments solides. Dans un tel cas de figure, des éléments opérateurs génèrent les ouvertures automatiquement avec ces opérations.

En important l'IFC, vous pouvez définir les calques de ces éléments opérateurs:

•Créer nouveau Calque dédié : Entrez le nom du nouveau Calque.

•Destination des Calques : Choisissez un dossier pour le nouveau Calque.

•Utiliser calque Archicad existant : Choisissez un calque pour les éléments de l'opérateur SEO.

Remarque : Si vous déplacez un ou plusieurs éléments cibles, assurez-vous que le calque des éléments opérateurs est visible et déplacez les cibles et les opérateurs ensemble : ceci empêchera la modification de la géométrie originale des éléments importés.

Remarques sur la conversion des calques :

•Le processus d'importation définit automatiquement un numéro de groupe d'intersection pour tous les calques importés. Ce numéro sera différent du numéro de groupe d'intersection des calques actuels du projet. Cette différence assure qu'il n'y a pas d’intersection entre les éléments des calques importés et les éléments des calques existants.

•Si les éléments ont été convertis vers leurs éléments de construction équivalents (c'est-à-dire qu'ils n'ont pas été convertis en Objets ou Formes, voir Conversion géométrique pour importation IFC ci-dessus), les éléments des calques identiques peuvent voir leur géométrie modifiée en raison des intersections automatiques. Si vous voulez éviter ceci, choisissez 0 comme numéro de groupe.

•Si des calques ayant le même nom existe déjà, aucun nouveau calque n’est créé : les éléments importés seront placés sur les calques correspondants.
