Kriterien hinzufügen: Welche Elemente sollten aufgeführt werden?

Verwenden Sie den Bereich Kriterien der Schema-Einstellungen, um die Kriterien für die Auflistung von Elementen/Komponenten/Oberflächen zu definieren.

1.Öffnen Sie die Schema-Einstellungen

2.Klicken Sie auf Kriterien hinzufügen.

•Standardmässig öffnet diese Schaltfläche die Liste der Parameter & Eigenschaften, die im Projekt verfügbar sind (die Liste kann abhängig von anderen Kriterien, die Sie bereits erstellt haben, gefiltert sein)

•Die Auswahl von Kriterien ist mehreren Funktionen gemeinsam. Eine Beschreibung finden Sie unter Element-Kriterien definieren.

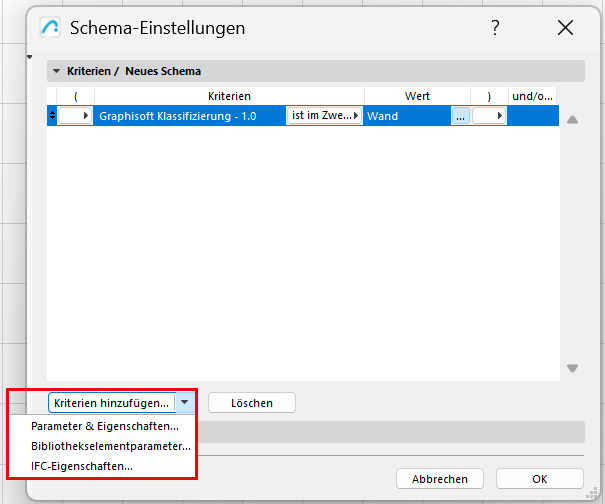

•Oder verwenden Sie das Popup-Menü der Schaltfläche Kriterien hinzufügen, um auf die Parameter für Bibliothekselemente oder IFC-Eigenschaften zuzugreifen:

Zusätzliche Kriterien und Felder: Parameter für Bibliothekselemente

Definieren von Elementkriterien mithilfe von IFC-Daten

Definition komplexer Kriterien

•Um mehrere Elementtypen aufzulisten, müssen Sie sie mit einem ODER-Operator verknüpfen.

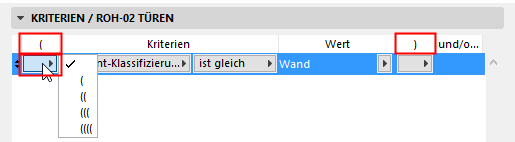

•Falls erforderlich, verwenden Sie die Spalten Klammer auf und Klammer zu der Schema-Einstellungen, um verschachtelte Kriterien für komplexere Schemata einzurichten.

Zum jedem “Öffnen” muss es ein entsprechendes “Schließen” geben, damit die Logik des Schemas erhalten bleibt. Wenn in der Klammerlogik ein Fehler vorliegt, wird die Warnung Ungültige Kriterien! unten im Paneel angezeigt.

Beispiel für komplexe Kriterien

Angenommen, Sie wollen alle Wände, Decken und Stützen einer bestimmten Ebene auflisten.

Um diese Kriterien zu erfüllen, muss ein Element:

1.entweder eine Wand ODER eine Decke ODER eine Stütze sein.

UND

2.sich auf dieser bestimmten Ebene befinden

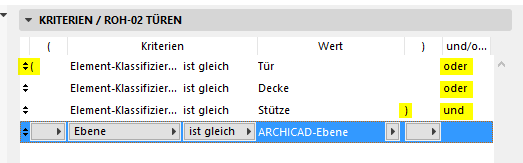

Beachten Sie die Klammern in dem Bild unten, die die Gruppe der drei Elementtypen zusammenfasst.
