Führungseinstellungen - Abzweig, Positionierung, Dämmung

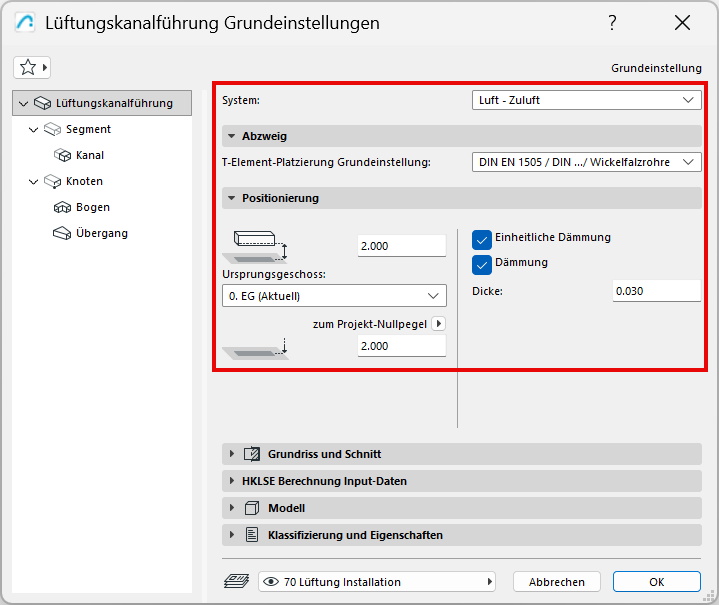

Öffnen Sie die Führungswerkzeug-Einstellungen.

HKLSE-System

Wählen Sie ein verfügbares HKLSE-System. Das gewählte HKLSE-System bestimmt die Darstellung der Führung in 2D und 3D. Siehe HKLSE-Systeme.

Hinweis: Wenn Sie ein Führungs-Element mit einem eigenständigen HKLSE-Objekt verbinden, „erbt" das Führungs-Element automatisch das HKLSE-System des Objekts, anstatt sein HKLSE-System beizubehalten.

Abzweig

Unter Abzweig ist die Standard-Masstabelle für die T-Elemente der Führung angegeben.

Siehe HKLSE-Voreinstellungen.

Positionierung

•Legen Sie das Ursprungsgeschoss des Führungselements und seinen Versatz dazu fest

•Definieren Sie den unteren Versatz des Führungselements von der gewählten Referenzebene

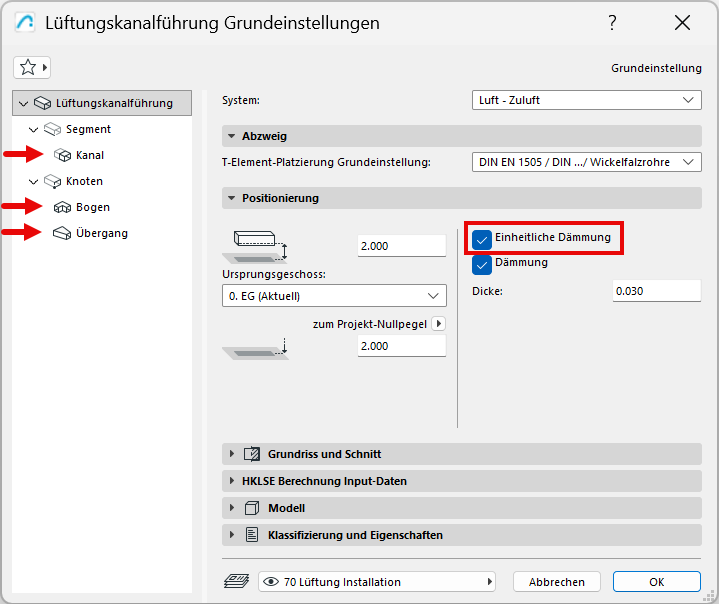

Einheitliche Dämmung

Prüfen Sie, ob für alle Teile der Führung derselbe Dämmwert gilt: Kanal, Bogen und Übergang.

Deaktivieren Sie bei Bedarf die Option „Einheitliche Dämmung“, um für jedes Teil separate Dämmwerte auf einer eigenen Einstellungsseite festzulegen.

Dämmung

Wählen Sie die Option, um die Kanal-/Rohrführung zu dämmen. Geben Sie anschließend den Wert für die Stärke der Dämmung ein.
