Verfügbar mit Archicad Collaborate
Ein HKLSE-System ist ein gespeicherter Satz von Schraffuren, Linien und Oberflächen, die zur Darstellung von HKLSE-Führungen und HKLSE-Bibliothekselementen verwendet werden.
HKLSE-Systeme sind Attribute des Archicad-Projekts.
•Einer HKLSE-Führung: Jeder Führung wird oben im Dialog Führungseinstellungen ein HKLSE-System zugewiesen. Siehe Führungseinstellungen - Abzweig, Positionierung, Dämmung.
-Bei Bedarf können Sie die Systemattribute für jede Führung überschreiben: siehe Anzeige des Führungs-Elements: Grundriss und Schnitt, Modelldarstellung.
•Zu Abschluss (Auslass), Zubehör und Ausrüstung: HKLSE-System in den Elementeinstellungen zuordnen: siehe HKLSE-kompatible Objekte
Hinweis: Wenn Sie ein Führungs-Element aus einem eigenständigen HKLSE-Objekt starten, „erbt" das Führungs-Element automatisch das HKLSE-System des Objekts, anstatt sein HKLSE-System beizubehalten.

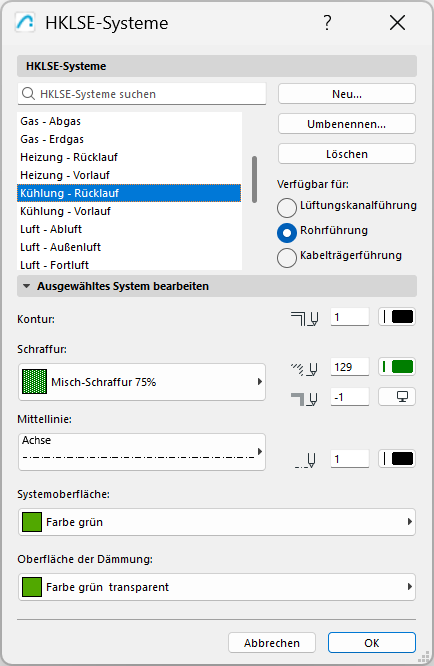

HKLSE-System definieren oder bearbeiten
Öffnen Sie das Dialogfenster über
•Planung > HKLSE-Systeme
•Optionen > Element-Attribute > HKLSE-Systeme
•(oder verwenden Sie den Befehl in der HKLSE-Symbolleiste).
•HKLSE-Systeme-Verknüpfung aus dem System-Browser
Verwenden oder bearbeiten Sie vordefinierte HKLSE-Systeme oder erstellen Sie neue.

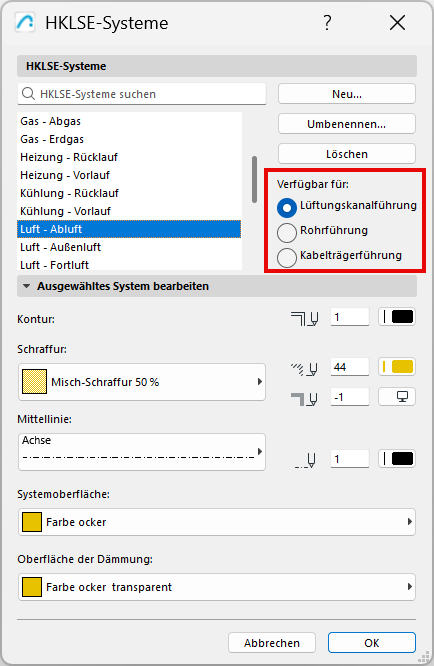

Verwendung mit (Führungsart)
Jedes HKLSE-System kann von einem Führungstyp verwendet werden: Lüftungskanal-, Rohr- oder Kabelkanalsystem.
Wählen Sie für jedes HKLSE-System eine dieser Kategorien.
Attribute des HKLSE-Systems bearbeiten
Verwenden Sie die Steuerelemente, um Schraffuren, Linien und Oberflächen für das aktuelle HKLSE-System einzustellen.
