Erstellen von Bemassungs-Tabellen für Segmente, Bögen, Abzweige und Übergänge

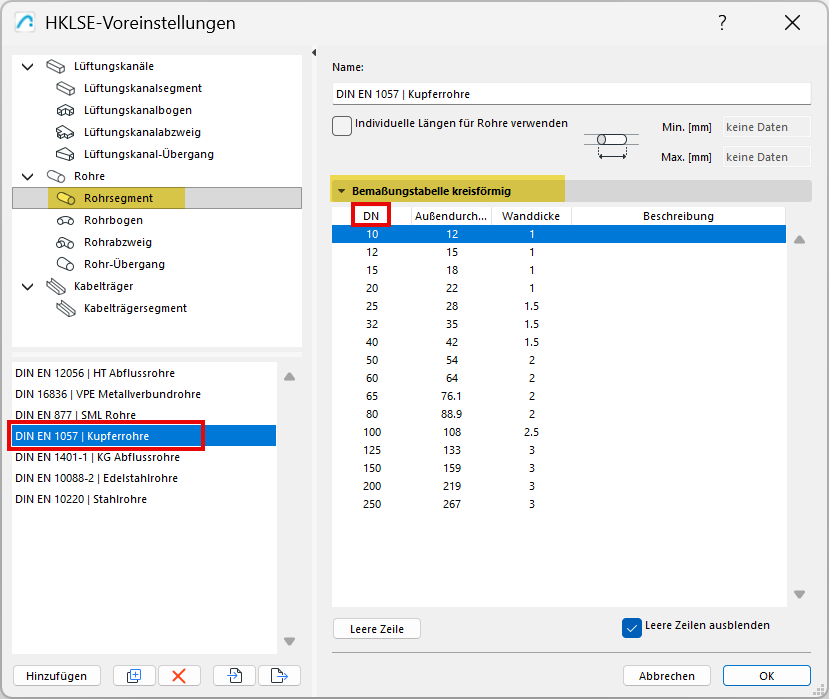

Wählen Sie in den HKLSE-Voreinstellungen einen HKLSE-Elementtyp aus. Hier können Sie Bemassungstabellen erstellen oder bearbeiten.

•Die aufgelisteten Elemente (z. B. DN-Elemente) stammen aus dem Referenz-Set. (Siehe Erstellen von Referenz-Sets für Lüftungskanäle und Rohre)

•Legen Sie bei Bedarf die gewünschten Dimensionswerte fest.

•Ein HKLSE-Elementtyp kann mehrere voreingestellte Bemassungstabellen haben - klicken Sie auf Hinzufügen oder Duplizieren, um zusätzliche Tabellen zu erstellen.

•Einige Zeilen können leer bleiben, wenn Sie das Element nicht verwenden. Wählen Sie die Option "Leere Zeilen ausblenden", um nur die verwendeten Elemente anzuzeigen.

•Duplizieren und bearbeiten Sie eine beliebige Bemassungstabelle, um neue Bemassungen zu erstellen und deren Werte zu bearbeiten. Siehe auch Leere Zeile: DN-Wert für Kanal- oder Rohrsegment löschen)

Individuelle Längen verwenden

Siehe Individuelle Längen für Rohre und Kanäle verwenden.

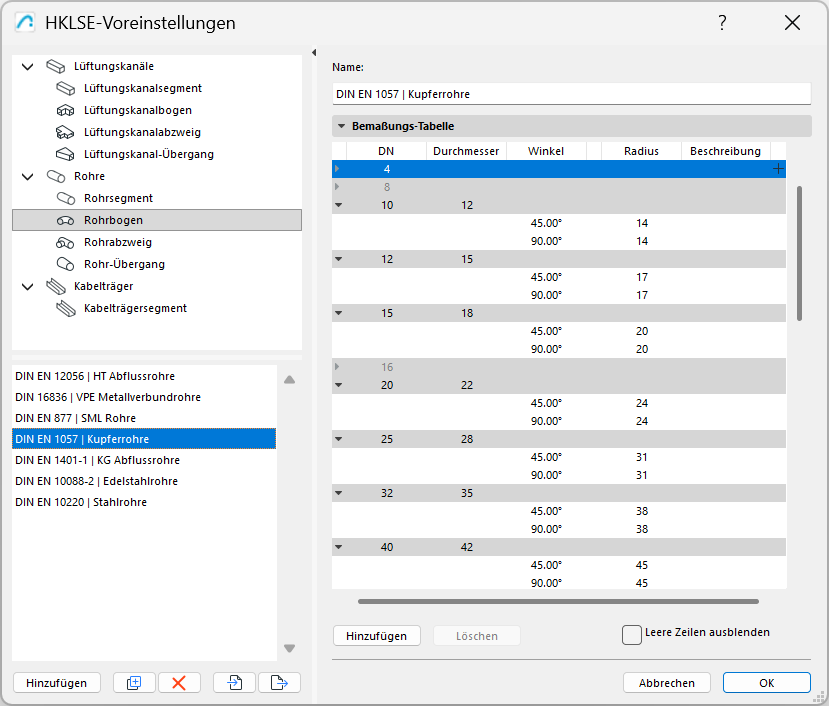

Definieren von Winkelbiegungen

Konfigurieren Sie beliebige Standardwinkel für Bögen und Abzweige von Rohren oder Kanälen.

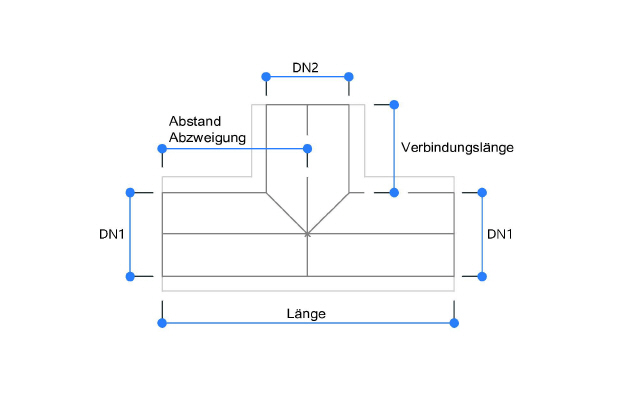

Abzweig-Abmessungen einstellen

Abzweig-Abmessungen umfassen mehrere Teile:
