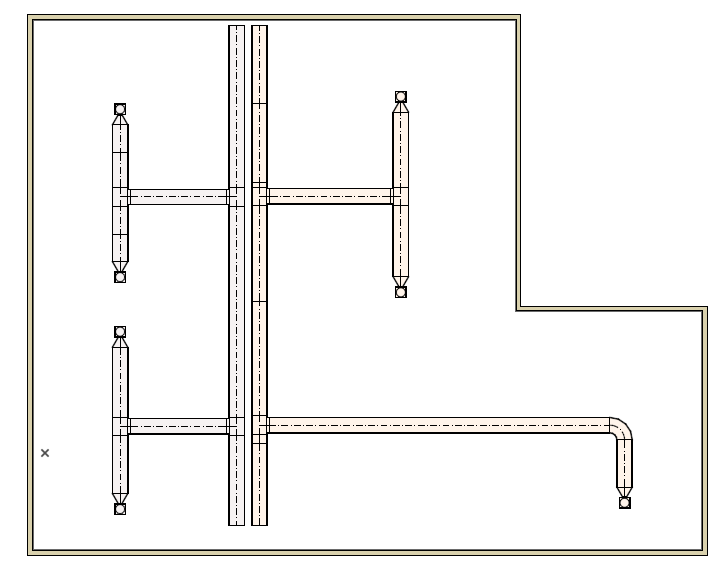

1.Lüftungsanlage mit Lüftungskanal-Elementen erstellen

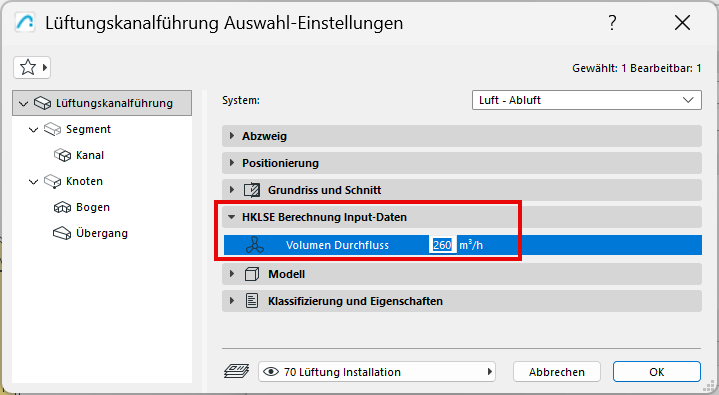

2.Für Lüftungskanalführungs- und Abschlusselemente (im Einstellungsdialog oder in der Info-Box)
•Volumenstromwerte eingeben
•Für die Abschlüsse: Wählen Sie Abluft oder Zuluft
3.Fügen Sie die Lüftungsanlagen zum System-Browser hinzu (siehe HKLSE-System zum System-Browser hinzufügen)

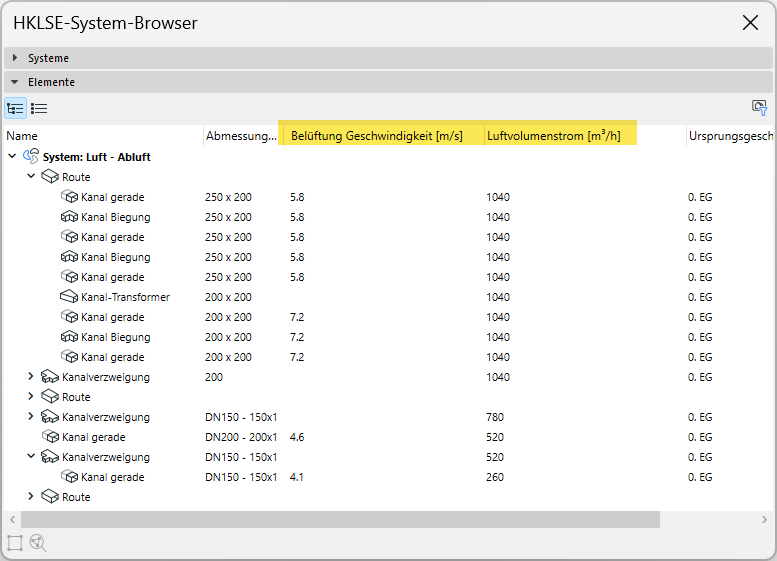

4.Prüfen Sie die Systemberechnungen im Browser: Wählen Sie ein System in der oberen Hälfte des Browsers aus, um die Abmessungen und Berechnungen für die unten aufgeführten Elemente anzuzeigen:
•Das Durchfluss-Volumen wird bis zum Systemstartpunkt addiert
•Die Geschwindigkeit wird für die Führungen und ihre Segmente berechnet
Diese Daten basieren auf den Elementabmessungen und den Volumenstromdaten, die Sie für die Abschlusselemente des Systems und die offene Lüftungskanalführung eingegeben haben.

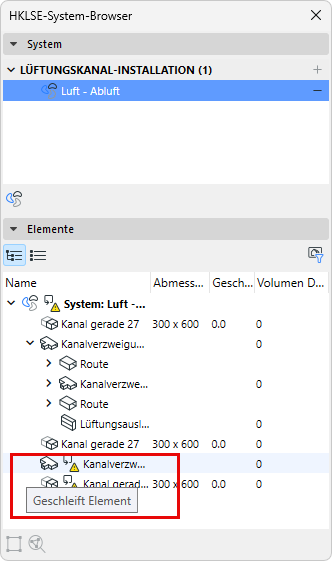

Achtung: Wenn im System Schleifen auftreten, können Volumenstrom und Geschwindigkeit nicht berechnet werden. Solche Schleifen sind im System-Browser gekennzeichnet.
5.Optimieren Sie die Kanal-Abmessungen: Verwenden Sie auf der Grundlage der im System-Browser angezeigten Daten das Werkzeug Kanalgrössen-Optimierer, um die Abmessungen nach Bedarf anzupassen.
