1.Erstellen eines Heizungssystems mit Rohrleitungselementen

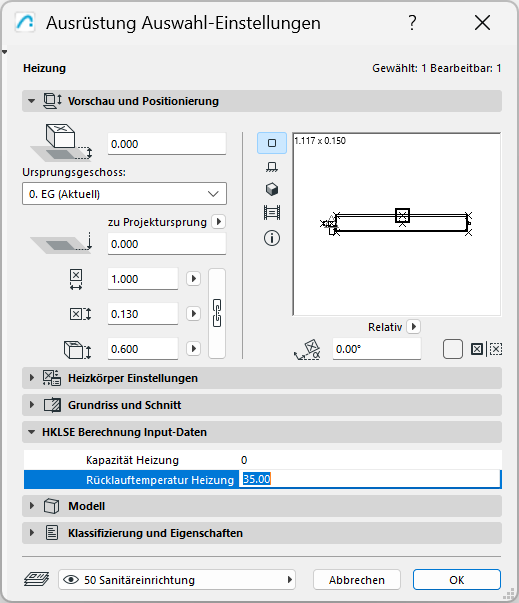

2.Geben Sie die Heizleistung und Rücklaufwerte für einzelne Komponenten des Warmwasserheizungssystems in dessen Einstellungen oder in der Infobox ein:

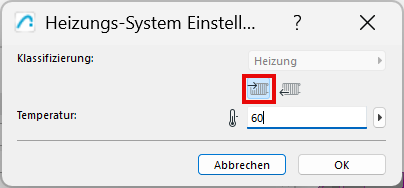

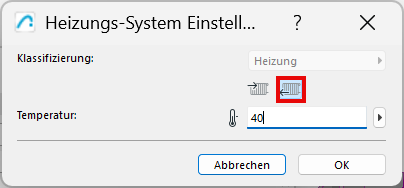

3.In den Heizungs-System Einstellungen: Definieren Sie die Temperaturanforderung (z. B. für Vorlauf und Rücklauf):
-Öffnen Sie die Heizungs-System Einstellungen über die HKLSE-Symbolleiste oder das Kontextmenü eines beliebigen Heizungs-Segments.

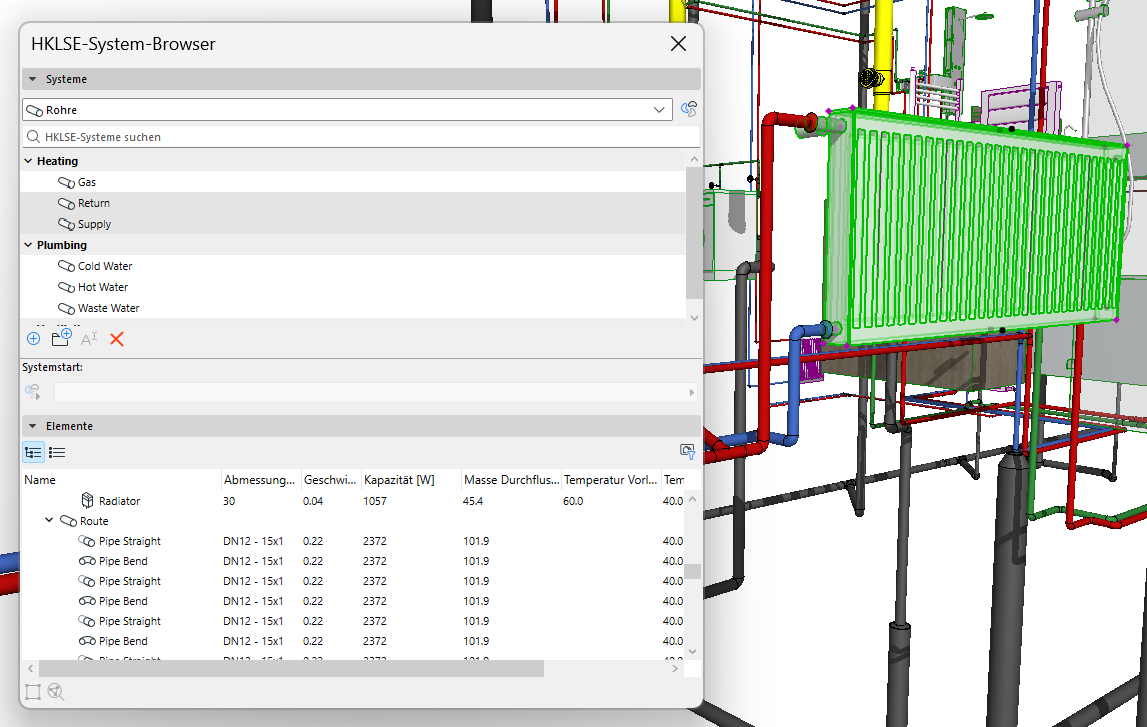

4.Heizungs-System zum System-Browser hinzufügen (siehe HKLSE-System zum System-Browser hinzufügen)

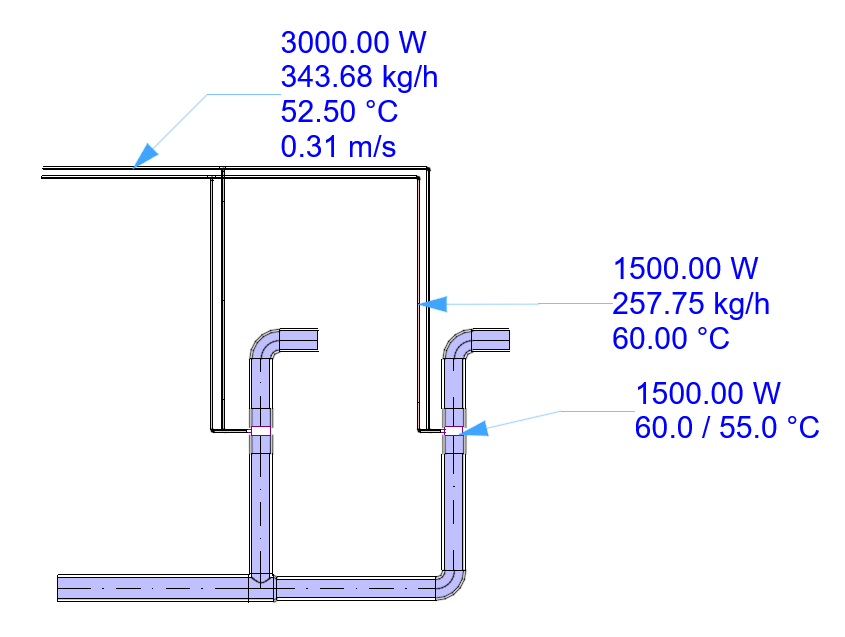

Der System-Browser zeigt die relevanten Daten für jedes Element an: Kapazitäten, Vor- und Rücklauftemperaturen, Massendurchfluss und Geschwindigkeit.
•Kapazitäten werden bis zum Systemstartpunkt addiert
•Massenstrom, Geschwindigkeit und Rücklauftemperatur werden für Führungen und Segmente berechnet
•Diese Daten basieren auf den Elementabmessungen und den Leistungsdaten, die für die Heizungs-Ausrüstung eingegeben wurden
5.Optimieren Sie die Rohrdimensionen: Verwenden Sie auf der Grundlage der im System-Browser angezeigten Daten den Hydronik-Optimierer, um die Abmessungen nach Bedarf anzupassen.
Siehe Hydronik-Optimierer.
