Symbolische Darstellung von HKLSE-Elementen

Verfügbar mit Archicad Collaborate

Wählen Sie zwischen der projizierten und der symbolischen Darstellung von HKLSE-Elementen im Grundriss - entsprechend Ihren Dokumentationsstandards:

1.Gehen Sie zu Dokumentation > Modelldarstellung > Modelldarstellung erstellen.

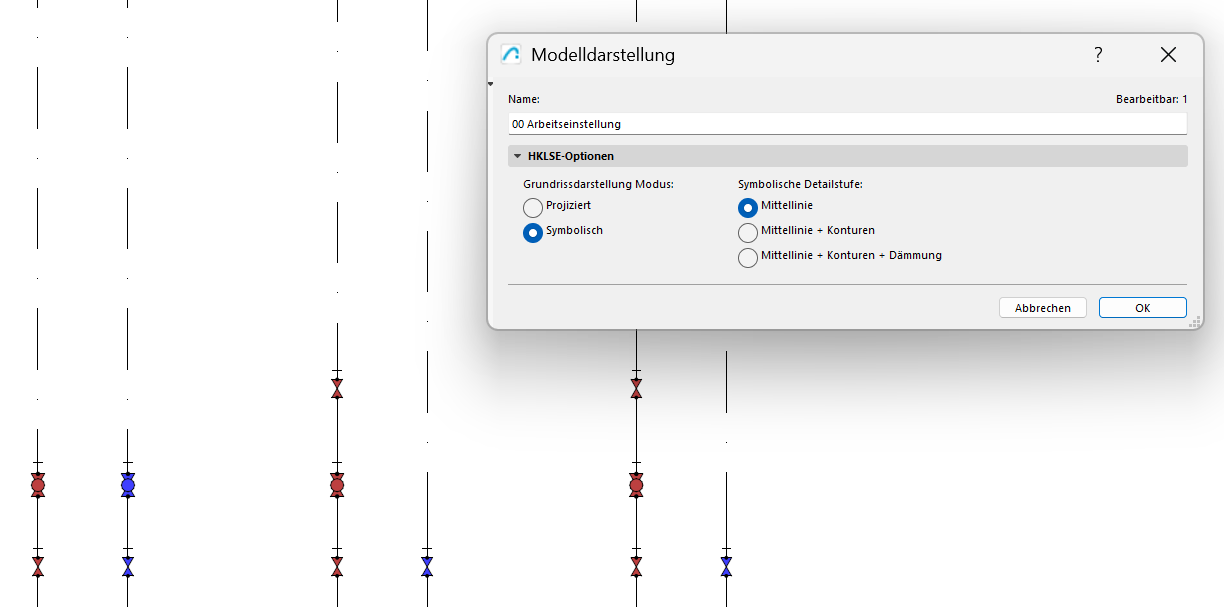

2.In den HKLSE-Optionen: Projiziert oder Symbolisch wählen

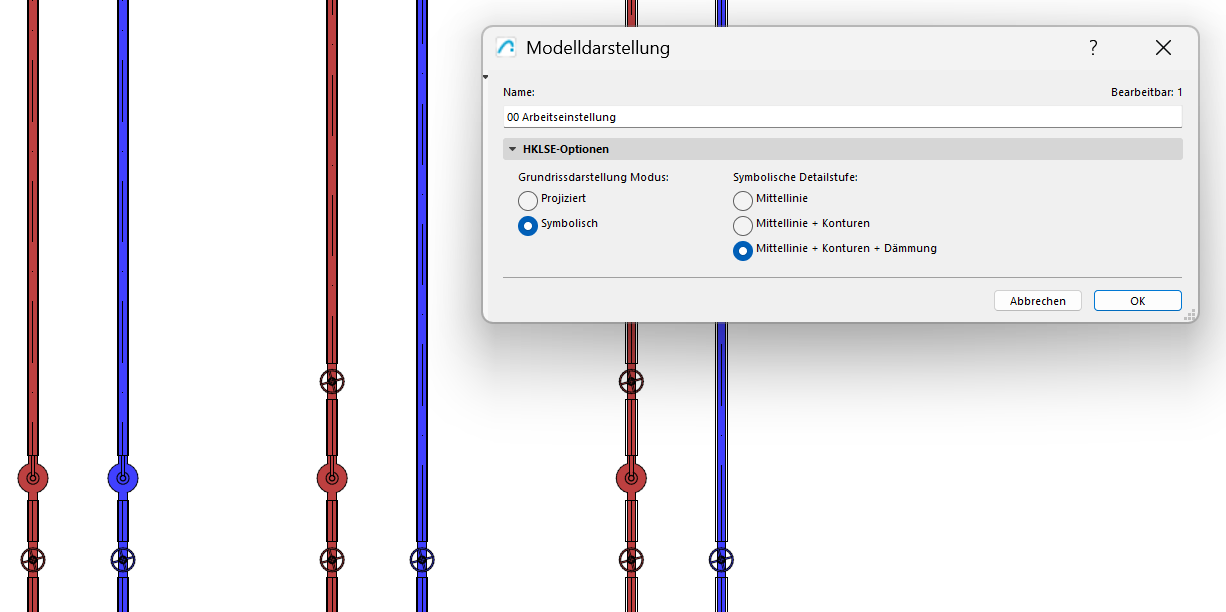

3.Wählen Sie für Symbolisch die gewünschte Detailstufe.

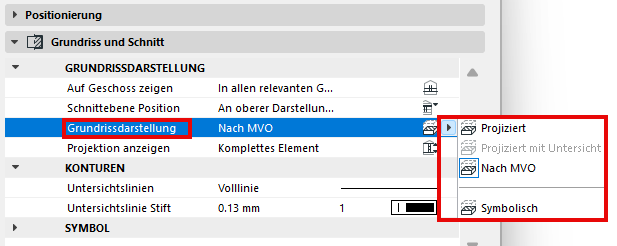

Damit die Modelldarstellungs-Optionen für eine Führung wirksam werden, müssen Sie sicherstellen, dass in den Führungseinstellungen die Anzeige im Grundriss auf „Nach MVO" eingestellt ist.

Sie können diese Einstellung auch ausser Kraft setzen, indem Sie für jede einzelne Führung die Option Projiziert oder Symbolisch wählen.

Siehe auch Erstellen eines eigenen HKLSE-Symbols.
