Ρυθμίσεις Όδευσης - Κλάδος, Θέση, Μόνωση

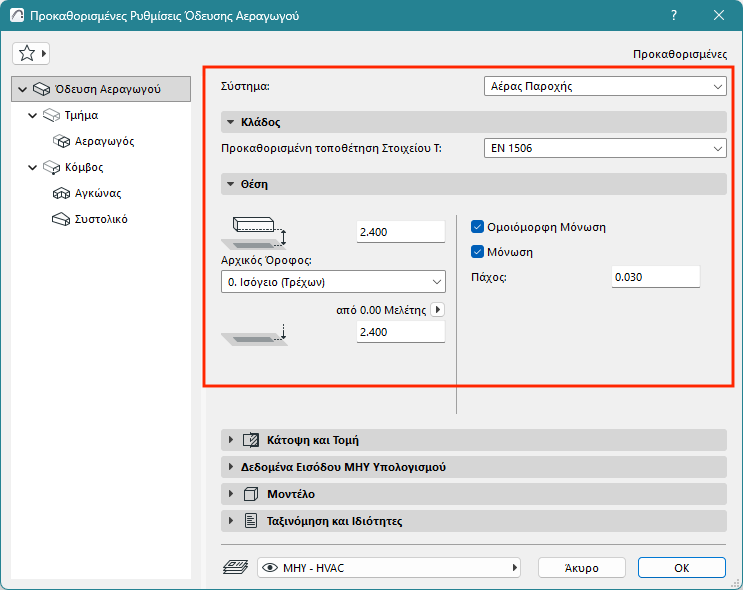

Ανοίξτε τις Προκαθορισμένες Ρυθμίσεις Εργαλείου Όδευση.

ΜΗΥ Σύστημα

Επιλέξτε ένα διαθέσιμο ΜΗΥ Σύστημα. Το ΜΗΥ Σύστημα καθορίζει την εμφάνιση της Όδευσης σε 2D και 3D. Δείτε: ΜΗΥ Συστήματα.

Σημείωση: Όταν συνδέετε ένα στοιχείο όδευσης σε ένα αυτόνομο ΜΗΥ αντικείμενο, το στοιχείο όδευσης "κληρονομεί" αυτόματα το ΜΗΥ Σύστημα του σημείου σύνδεσης του αντικειμένου.

Κλάδος

Στο Κλάδος, δίνεται ο προκαθορισμένος πίνακας διαστάσεων για τα στοιχεία Τ της όδευσης.

Δείτε: Route Specifications.

Θέση

•Ορίστε τον Αρχικό Όροφο του στοιχείου Όδευση και την απόκλιση από τον Αρχικό Όροφο

•Ορίστε την κάτω απόκλιση του στοιχείου Όδευση από την επιλεγμένη Στάθμη Αναφοράς

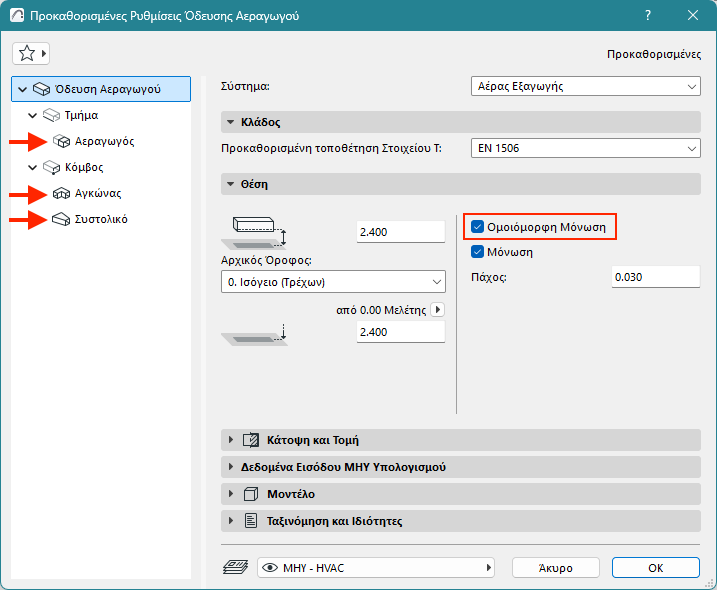

Ομοιόμορφη Μόνωση

Τσεκάρετε για εφαρμογή της ίδιας τιμής μόνωσης σε όλα τα τμήματα της όδευσης: Αεραγωγός, Αγκώνας και Συστολικό.

Εάν χρειάζεται, αφαιρέστε το τσεκάρισμα για καθορισμό ξεχωριστών τιμών μόνωσης για κάθε τμήμα στη δική του σελίδα ρυθμίσεων.

Μόνωση

Τσεκάρετε, για να προσθέσετε μία στρώση μόνωσης στην εξωτερική επιφάνεια όδευσης αεραγωγών/σωλήνων. Ακολούθως, εισάγετε την τιμή για το Πάχος της μόνωσης.
