Διαθέσιμο με το Archicad Collaborate
Ένα ΜΗΥ Σύστημα είναι ένα αποθηκευμένο σύνολο ράστερ, γραμμών και επιφανειών που χρησιμοποιούνται για την απεικόνιση των ΜΗΥ οδεύσεων και των στοιχείων της ΜΗΥ Βιβλιοθήκης.
Τα ΜΗΥ Συστήματα είναι χαρακτηριστικά της μελέτης Archicad.
•Σε ΜΗΥ Όδευση: Στο πάνω μέρος του διαλόγου Ρυθμίσεις Όδευσης, σε κάθε όδευση ανατίθεται ένα ΜΗΥ Σύστημα. Δείτε: Ρυθμίσεις Όδευσης - Κλάδος, Θέση, Μόνωση.
–Εάν χρειάζεται, μπορείτε να παρακάμψετε τα χαρακτηριστικά του Συστήματος για κάθε όδευση: βλ Εμφάνιση Στοιχείου Όδευσης: Εμφάνιση Μοντέλου σε Κάτοψη και Τομή.
•Σε Στόμιο, Παρελκόμενο και Εξοπλισμό: Αναθέστε ΜΗΥ Σύστημα στις ρυθμίσεις του στοιχείου: βλ ΜΗΥ-Συμβατά Αντικείμενα
Σημείωση: Όταν συνδέετε ένα στοιχείο όδευσης σε ένα αυτόνομο ΜΗΥ αντικείμενο, το στοιχείο όδευσης "κληρονομεί" αυτόματα το ΜΗΥ Σύστημα του σημείου σύνδεσης του αντικειμένου.

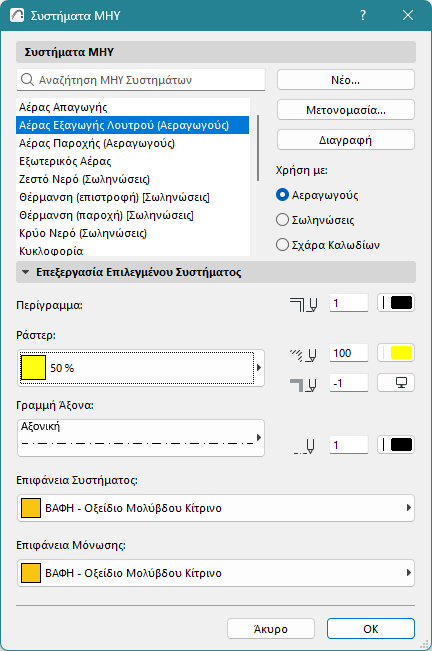

Ορισμός ή επεξεργασία ΜΗΥ Συστήματος
Ανοίξτε τον διάλογο από
•Σχεδίαση > Συστήματα ΜΗΥ
•Επιλογές > Χαρακτηριστικά Στοιχείου > Συστήματα ΜΗΥ
•Συντόμευση Συστήματα ΜΗΥ στη Γραμμή Εργαλείων ΜΗΥ Έργων
•Συντόμευση Συστήματα MEP στον Περιηγητής ΜΗΥ Συστήματος
Χρησιμοποιήστε ή επεξεργαστείτε τα προκαθορισμένα ΜΗΥ Συστήματα ή δημιουργήστε νέα.

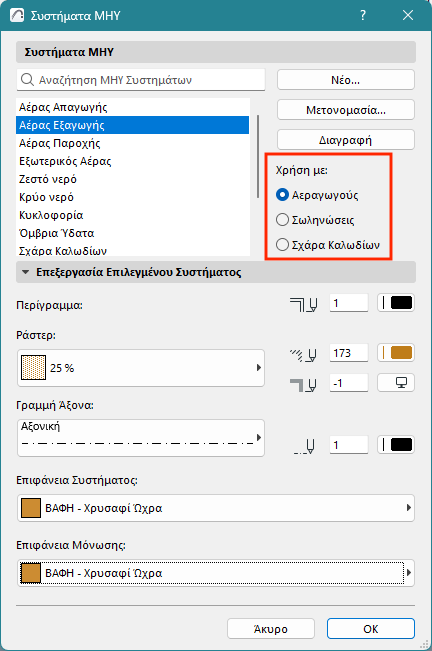

Χρήση με (τύπο όδευσης)
Κάθε ΜΗΥ Σύστημα μπορεί να χρησιμοποιηθεί από έναν τύπο όδευσης: Αεραγωγοί, Σωληνώσεις ή Σχάρα Καλωδίων.
Για κάθε ΜΗΥ Σύστημα, επιλέξτε μία από αυτές τις κατηγορίες.
Επεξεργασία χαρακτηριστικών ΜΗΥ Συστήματος
Χρησιμοποιήστε τους ελέγχους για να ορίσετε ράστερ, γραμμές και επιφάνειες για το τρέχον ΜΗΥ Σύστημα.
