Ρυθμίστε Πίνακες Διαστάσεων για Τμήμα, Αγκώνα, Κλάδο, Συστολικό

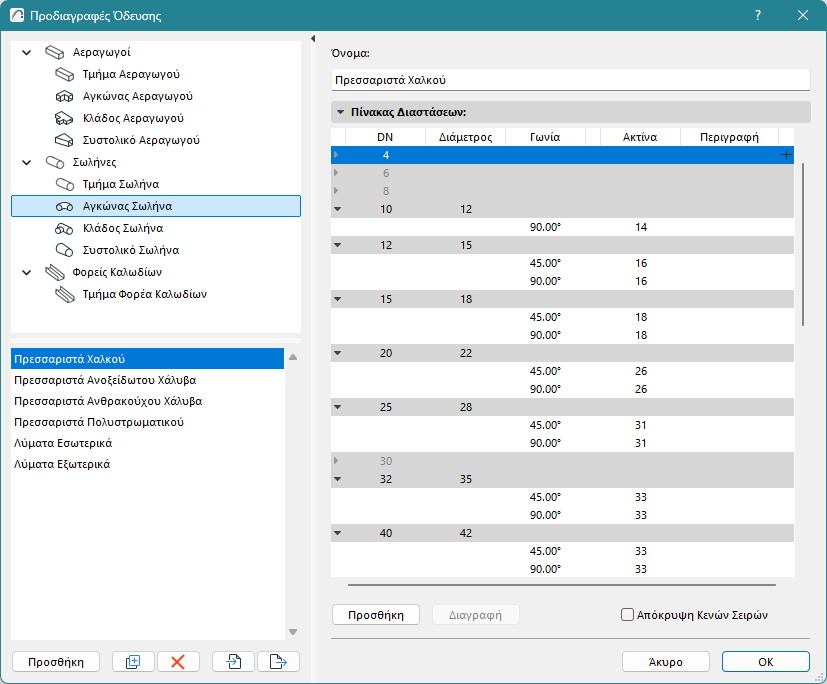

Στις Προδιαγραφές Όδευσης, επιλέξτε έναν τύπο ΜΗΥ Στοιχείου. Εδώ, μπορείτε να δημιουργήσετε ή να επεξεργαστείτε τους προκαθορισμένους πίνακες διαστάσεων.

•Τα παρατιθέμενα στοιχεία (π.χ. στοιχεία DN) προέρχονται από το Σύνολο Αναφοράς. (δείτε Δημιουργία Συνόλων Αναφοράς για Αεραγωγούς και Σωλήνες)

•Ορίστε τις επιθυμητές τιμές διάστασης για κάθε ένα, όπως απαιτείται.

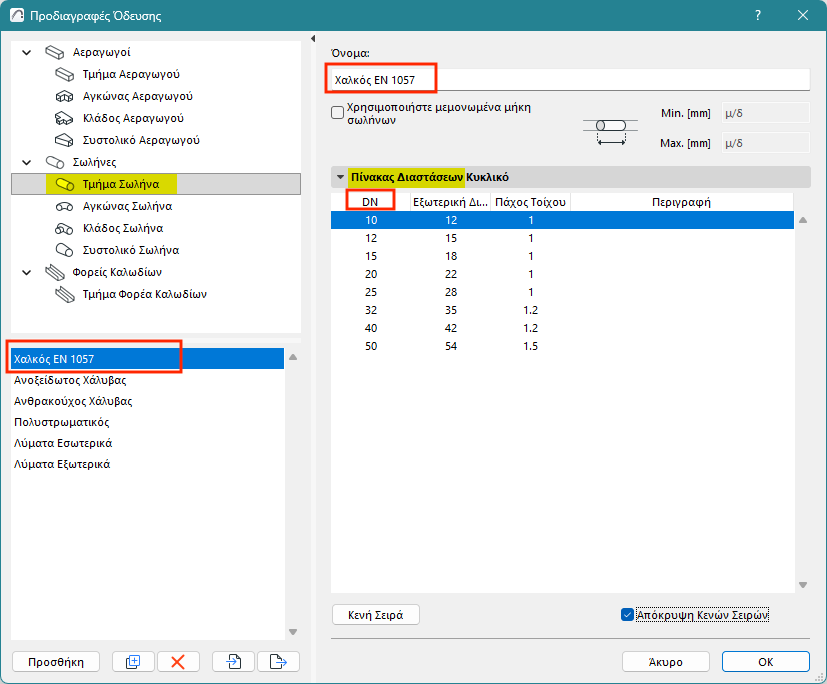

•Ο τύπος ΜΗΥ Στοιχείου μπορεί να έχει πολλαπλούς προρρυθισμένους πίνακες διαστάσεων - πατήστε Προσθήκη ή Αναπαραγωγή για να δημιουργήσετε πρόσθετους πίνακες.

•Ορισμένες σειρές ενδέχεται να παραμείνουν κενές εάν δεν χρησιμοποιείτε το συγκεκριμένο στοιχείο. Επιλέξτε "Απόκρυψη Κενών Σειρών" για να εμφανίζονται μόνο τα στοιχεία που χρησιμοποιούνται.

•Αντιγράψτε και επεξεργαστείτε οποιονδήποτε πίνακα διαστάσεων για να δημιουργήσετε νέες διαστάσεις και να επεξεργαστείτε τις τιμές τους. Δείτε επίσης Κενή Σειρά: Διαγραφή τιμής DN (ΟΔ) για Τμήμα Αεραγωγού ή Σωλήνα)

Χρησιμοποιήστε μεμονωμένα μήκη

Δείτε: Χρησιμοποιήστε μεμονωμένα μήκη για σωλήνες και αεραγωγούς.

Καθορίστε Γωνία Καμπών

Διαμορφώστε οποιεσδήποτε τυπικές παραμέτρους γωνίας για αγκώνες και κλάδους σωλήνων ή αεραγωγών.

Ορισμός διαστάσεων Κλάδου

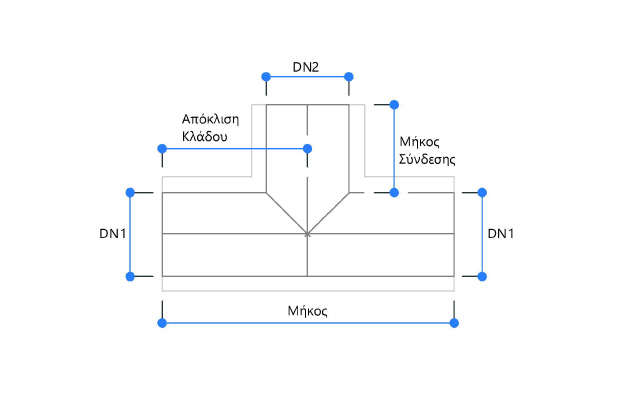

Οι διαστάσεις του κλάδου περιλαμβάνουν πολλά μέρη:
