1.Δημιουργήστε σύστημα Εξαερισμού με χρήση στοιχείων Αεραγωγού

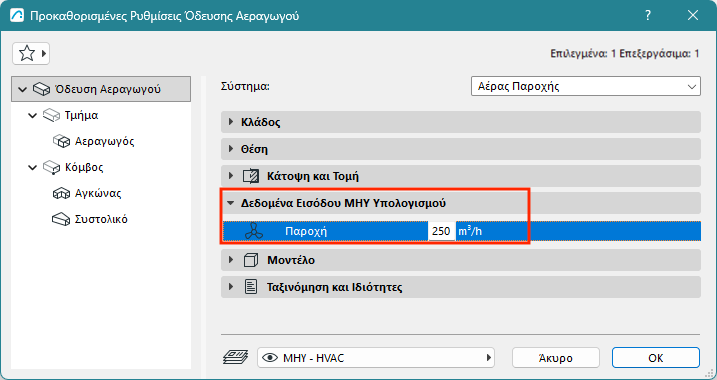

2.Για στοιχεία όδευσης αεραγωγών και τερματικών (στον διάλογο ρυθμίσεων ή στις Πληροφορίες)
•Εισάγετε τιμές Παροχής
•Για τα τερματικά: Επιλέξτε Αέρας Εξαγωγής ή Αέρας Απαγωγής
3.Προσθέστε τα συστήματα εξαερισμού στον Περιηγητή ΜΗΥ Συστήματος (βλ Προσθήκη ΜΗΥ Συστήματος στον Περιηγητή ΜΗΥ Συστήματος)

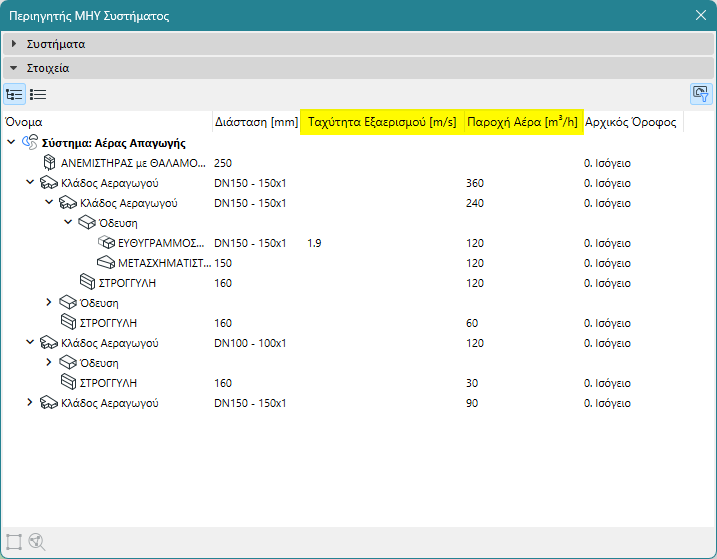

4.Ελέγξτε τους υπολογισμούς συστήματος στον περιηγητή: Επιλέξτε ένα Σύστημα στο επάνω μισό του περιηγητή για να δείτε τις διαστάσεις και τους υπολογισμούς για τα στοιχεία του που παρατίθενται παρακάτω:
•Οι Παροχές προστίθενται μέχρι το σημείο εκκίνησης του Συστήματος
•Η Ταχύτητα υπολογίζεται για τις οδεύσεις και τα τμήματα
Τα δεδομένα αυτά βασίζονται στις διαστάσεις των στοιχείων και στα δεδομένα παροχής που έχετε εισάγει για τα τερματικά στοιχεία του συστήματος και τις οδεύσεις αεραγωγών ανοικτού τύπου.

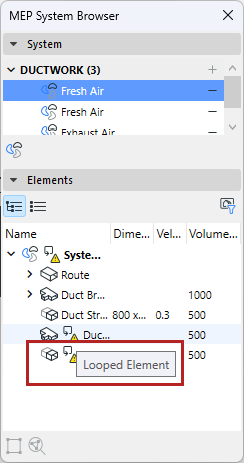

Σημείωση: Όταν εμφανίζονται βρόχοι στο σύστημα, η παροχή και η ταχύτητα δεν μπορούν να υπολογιστούν. Τέτοιοι βρόχοι επισημαίνονται στον Περιηγητή Συστήματος.
5.Βελτιστοποίηση Διαστάσεων Αεραγωγού: Με βάση τα δεδομένα που εμφανίζονται στον Περιηγητή ΜΗΥ Συστήματος, χρησιμοποιήστε το εργαλείο Βελτιστοποιητής Μεγέθους Αεραγωγού για να προσαρμόσετε τις διαστάσεις ανάλογα με τις ανάγκες.
Μπορείτε να εμφανίσετε αυτά τα δεδομένα για όλα τα μέρη του συστήματος χρησιμοποιώντας σημάνσεις και λίστες.
Έχετε πρόβλημα με την εμφάνιση ΜΗΥ δεδομένων;
Μερικές φορές τα εμφανιζόμενα δεδομένα (π.χ. σε σημάνσεις και πίνακες) δεν ανανεώνονται. Σε αυτήν την περίπτωση:
1.Βεβαιωθείτε ότι έχετε προσθέσει το σύστημα στον Περιηγητή Συστήματος για να ενεργοποιήσετε τον υπολογισμό (δείτε Προσθήκη ΜΗΥ Συστήματος στον Περιηγητή ΜΗΥ Συστήματος)
2.Χωρίς να έχει επιλεγεί τίποτα στο σχέδιο, χρησιμοποιήστε την εντολή του θεματικού μενού: Ανανέωση Ιδιοτήτων ΜΗΥ
Σημείωση: Η εντολή Ανανέωση Ιδιοτήτων ΜΗΥ είναι διαθέσιμη από το Archicad 29.1.0. Σε παλαιότερες εκδόσεις, κάντε τα εξής:
–Ανοίξτε τον περιηγητή συστήματος και επιλέξτε το σύστημα που θέλετε να ενημερώσετε
–Χρησιμοποιήστε το Άποψη > Ανανέωση > Ανακατασκευή και Αναδημιουργία
