Δημιουργία ειδικού ΜΗΥ Στοιχείου
Διαθέσιμο με το Archicad Collaborate
Χρησιμοποιήστε αυτή τη λειτουργία για να μοντελοποιήσετε ένα προσαρμοσμένο 3D ΜΗΥ Αντικείμενο εάν δεν είναι διαθέσιμο στη βιβλιοθήκη σας - για παράδειγμα, μία συγκεκριμένη βαλβίδα ή εξάρτημα που ταιριάζει στις διαστάσεις και τη λογική σύνδεσης που χρειάζεστε.
1.Στην Κάτοψη ή στο 3D παράθυρο, χρησιμοποιήστε οποιαδήποτε κατασκευαστικά στοιχεία (δηλ. Τοίχο, Πλάκα, Αντικείμενο, ΜΗΥ στοιχείο) για να δημιουργήσετε το μοντέλο ενός ειδικού ΜΗΥ στοιχείου.

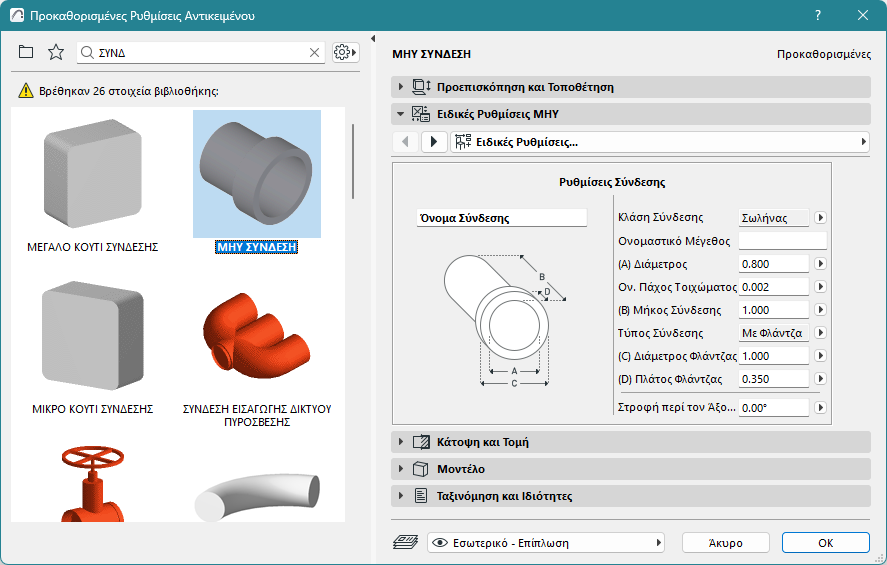

2.Αν αυτό το ειδικό ΜΗΥ στοιχείο απαιτεί μία ή περισσότερες συνδέσεις, πρέπει να χρησιμοποιήσετε το αντικείμενο ΜΗΥ Σύνδεση σαν τμήμα του στοιχείου σας. Αυτό είναι διαθέσιμο από τη ΜΗΥ Βιβλιοθήκη:
3.Από το 3D παράθυρο: Χρησιμοποιήστε Αρχείο > Βιβλιοθήκες και Αντικείμενα > Αποθήκευση Επιλογής Ως > ΜΗΥ Στοιχείο
4.Εισάγετε ένα Όνομα Αρχείου και έναν προορισμό για το αντικείμενο.
5.Επιλέξτε μία υποκατηγορία από την αναδιπλούμενη λίστα Τύπος:
Σημείωση: Οι διαθέσιμες υποκατηγορίες εξαρτώνται από τον αριθμό και τον τύπο των αντικειμένων ΜΗΥ Σύνδεση που περιέχονται στο ειδικό αντικείμενο. Εάν έχει μία μόνο Σύνδεση, οι υποκατηγορίες συσκευής και εν-σειρά (που απαιτούν πολλές συγγραμμικές συνδέσεις) δεν είναι διαθέσιμες εδώ.
6.Κάντε κλικ στο Αποθήκευση. Το νέο ΜΗΥ Αντικείμενο είναι προσβάσιμο από τις ρυθμίσεις Εργαλείου της επιλεγμένης υποκατηγορίας.
