Δημιουργία Ειδικού ΜΗΥ Συμβόλου
Διαθέσιμο με το Archicad Collaborate
Παρέχονται ενσωματωμένα σύμβολα κάτοψης για πολλά ΜΗΥ Στοιχεία.
Σημείωση: Χρησιμοποιήστε τις Επιλογές Άποψης Μοντέλου για να εμφανίζετε τα ΜΗΥ Στοιχεία στην Κάτοψη ως Συμβολικά ή Προβαλλόμενα: δείτε Συμβολική απεικόνιση ΜΗΥ Στοιχείων)
Αν προτιμάτε ένα προσαρμοσμένο σύμβολο, μπορείτε να επεξεργαστείτε το ενσωματωμένο σύμβολο ή να σχεδιάσετε το δικό σας.
Σημείωση: Τα Ειδικά ΜΗΥ σύμβολα μπορούν να χρησιμοποιηθούν με Στόμια Σωλήνων, Παρελκόμενα Σωλήνων και Εξοπλισμό.
Για παράδειγμα, εδώ είναι το ενσωματωμένο σύμβολο μίας βαλβίδας σωλήνα.
Για να δημιουργήσετε ένα σύμβολο βαλβίδας που έχει λαβή:
1.Κάντε μία από τις ακόλουθες ενέργειες:

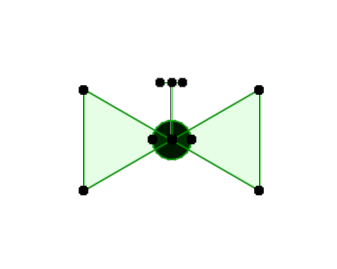

•Αντιγράψτε και επικολλήστε το υπάρχον 2D σύμβολο σε ένα Φύλλο Εργασίας (ή σε μία Κάτοψη)
•Σχεδιάστε ένα νέο σύμβολο χρησιμοποιώντας 2D στοιχεία σχεδίασης (π.χ. γραμμές, ράστερ)
2.Επιλέξτε το νέο σας σχέδιο συμβόλου.

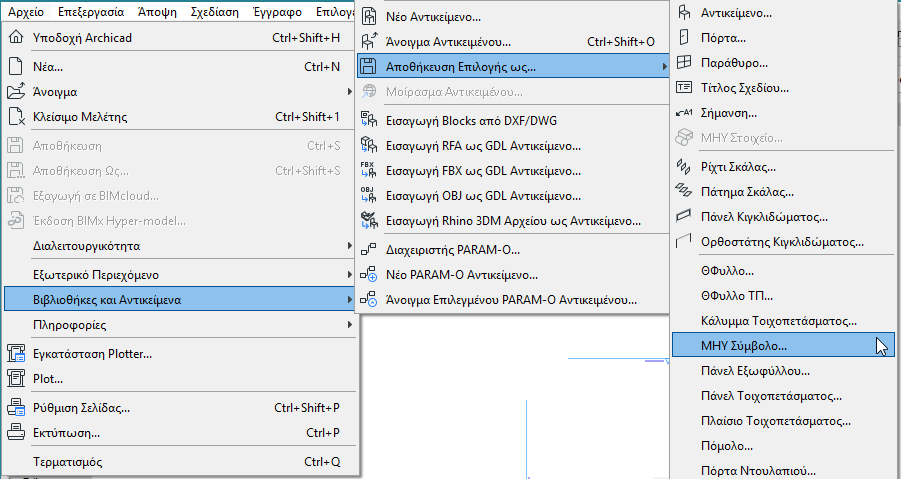

3.Χρησιμοποιήστε Αρχείο > Βιβλιοθήκες και Αντικείμενα > Αποθήκευση Επιλογής Ως > ΜΗΥ Σύμβολο.

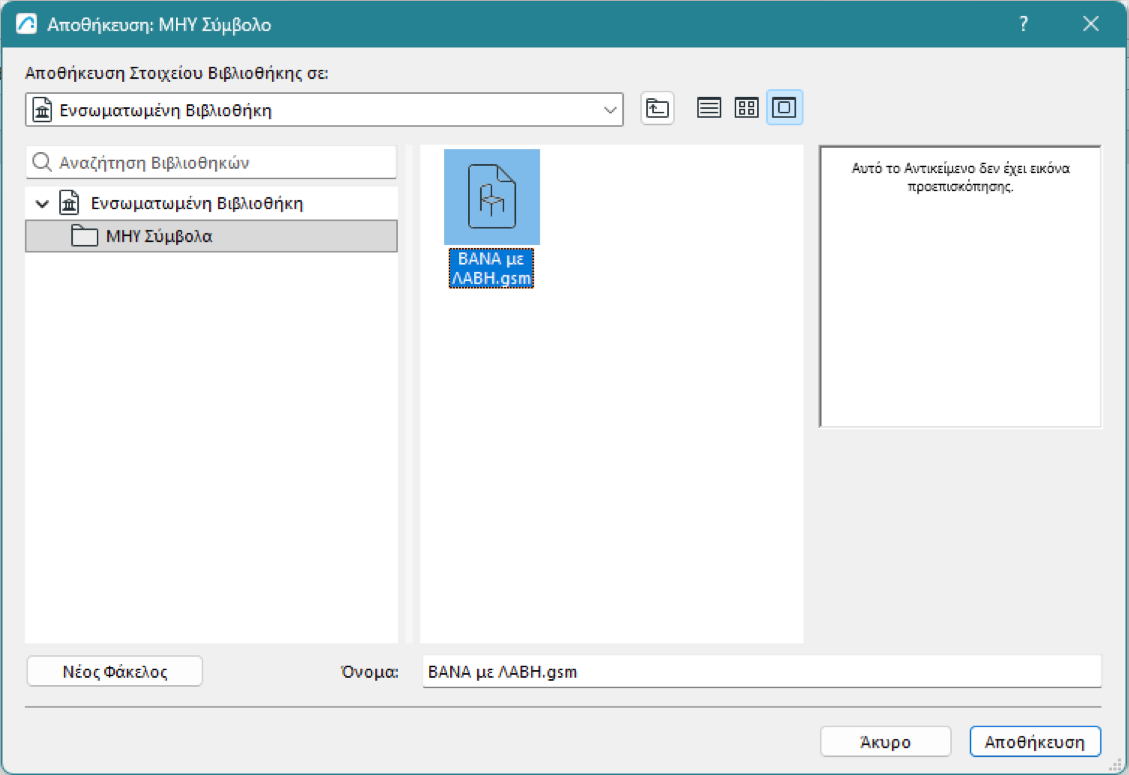

4.Πληκτρολογήστε ένα όνομα αρχείου και τη θέση του, και στη συνέχεια, κάντε πατήστε Αποθήκευση.
•Η προεπιλεγμένη θέση είναι η Ενσωματωμένη Βιβλιοθήκη, αλλά αν έχετε μεγάλο αριθμό ΜΗΥ Συμβόλων, είναι χρήσιμο να τα οργανώσετε σε υποφακέλους με ονόματα.
5.Στο μοντέλο, επιλέξτε το σύμβολο του ΜΗΥ αντικειμένου που πρόκειται να αντικατασταθεί (για παράδειγμα, αυτή η βαλβίδα) και ανοίξτε τις Ρυθμίσεις Αντικειμένου για αυτό.
6.Στη σελίδα Ειδικές Ρυθμίσεις ΜΗΥ, μεταβείτε στην καρτέλα Οπτικοποίηση.

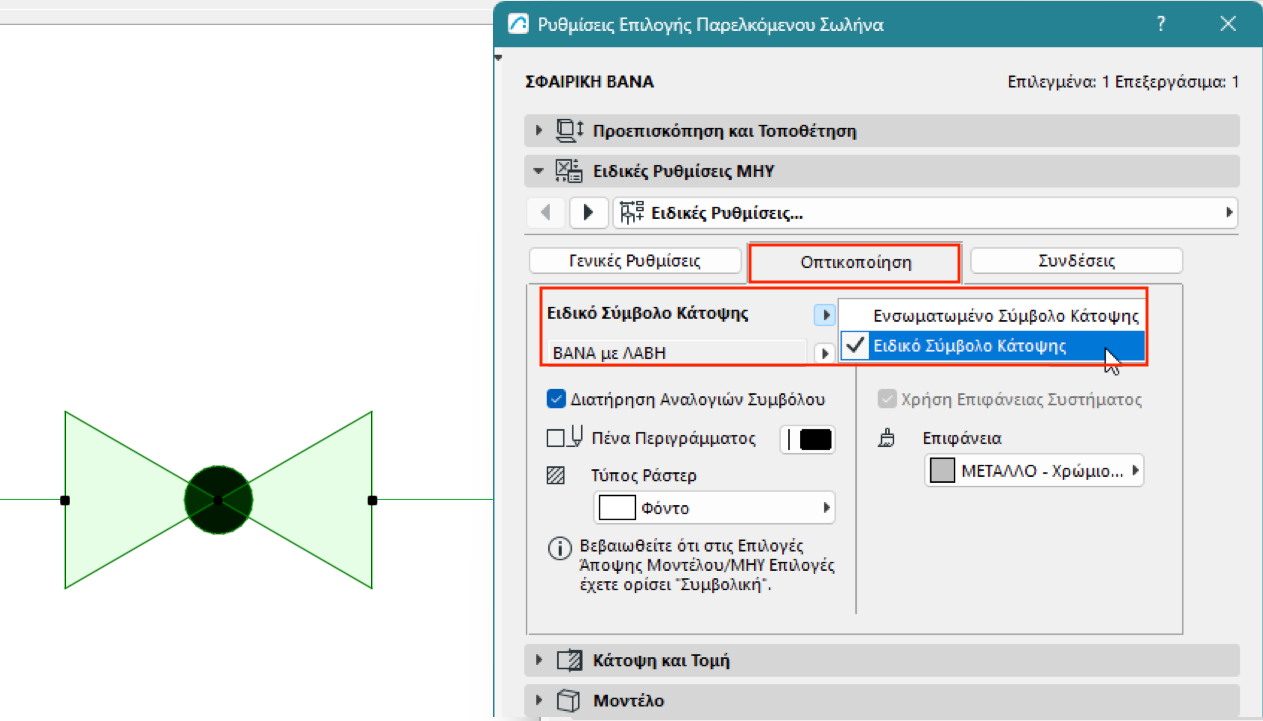

Αντί για το Ενσωματωμένο Σύμβολο Κάτοψης, επιλέξτε Ειδικό Σύμβολο Κάτοψης.
7.Από το αναδυόμενο παράθυρο, επιλέξτε το αποθηκευμένο Ειδικό ΜΗΥ Σύμβολο.

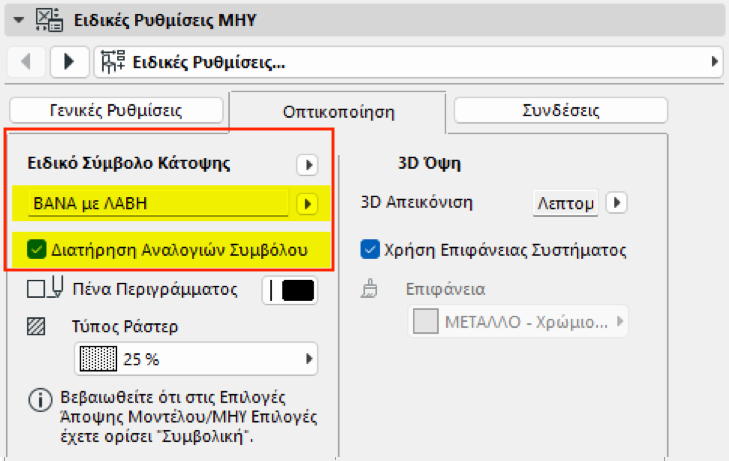

–Το κουτάκι Διατήρηση Αναλογιών Συμβόλου είναι τσεκαρισμένο εξ ορισμού, για να αποφευχθεί η παραμόρφωση της εμφάνισης αντικειμένου

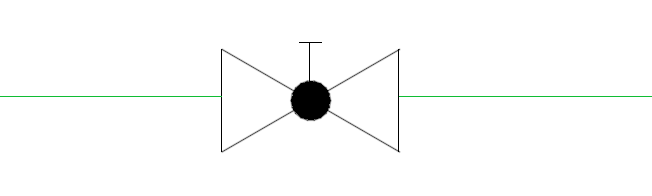

8.Η βαλβίδα εμφανίζεται τώρα με το ειδικό ΜΗΥ σύμβολό σας.
Ρύθμιση ευθυγράμμισης ειδικού συμβόλου - χρήση παραμέτρων Απόκλισης
Εάν το νέο σύμβολο δεν είναι σωστά τοποθετημένο στο σχέδιο:
1.Επιλέξτε το σύμβολο.
2.Ανοίξτε τις Ρυθμίσεις Επιλεγμένου Αντικειμένου
3.Πηγαίνετε στην ενότητα Ειδικές Ρυθμίσεις ΜΗΥ και ανοίξτε τη λίστα Όλες οι Παράμετροι.

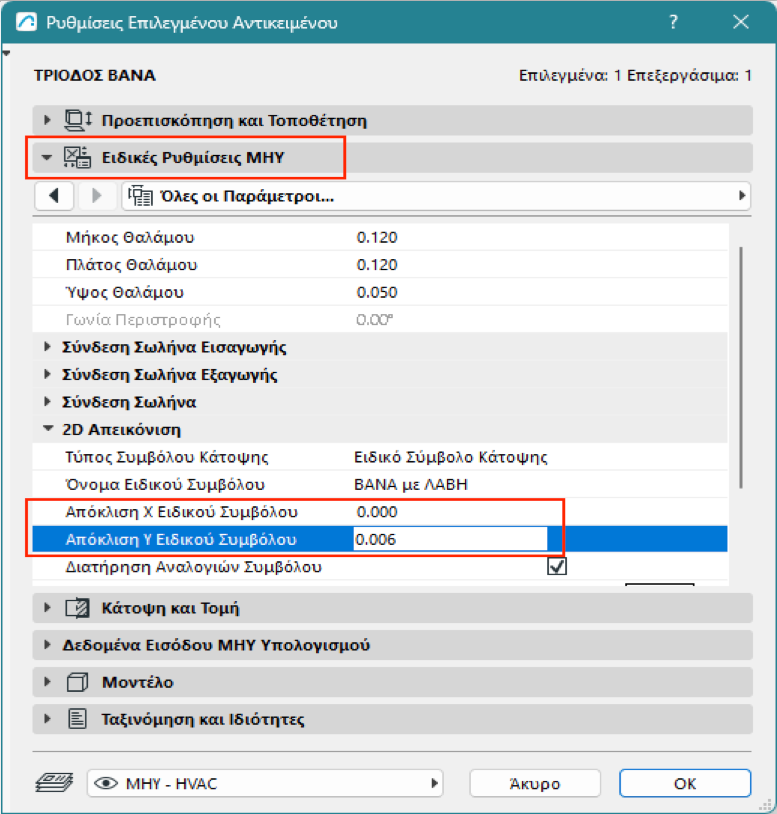

4.Χρησιμοποιήστε τις παραμέτρους Απόκλιση X και Y Ειδικού Συμβόλου για να ρυθμίσετε τη θέση του Αντικειμένου.
