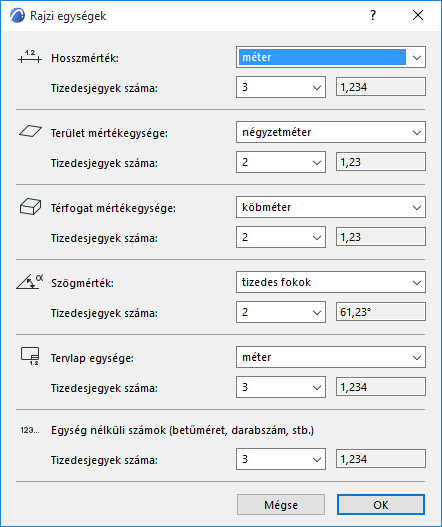

Használja a Beállítások > Terv beállításai > Rajzi egységek párbeszédpanelt.
A rajzi egységek általában párbeszédablakokban és adatbevitelkor láthatók (azaz a Követőben vagy a Vezérlőpulton).
Hosszmérték
Válasszon a Szabványos hosszmértékegységek közül.
•Ha a modellt BIMx formátumban menti, a program alapértelmezés szerint ezt a modell egységet használja majd, amikor megnyitja a BIMx modellt egy alkalmazásban.
Megjegyzések:
–Ha megváltoztatja a rajzi egységeket (pl. metrikusról angolszász mértékegységekre), néhány másik alapbeállítást is – mint a hálóosztást vagy alapértelmezett elemméreteket – értelmezhető, kerek értékekre kell állítania.
–Az itt megadott hosszmérték nem vonatkozik a méretezés funkciókra. A méretezés egységek beállítása a Beállítások >Terv beállításai > Méretezési egység alatt lehetséges.
Terület mértékegysége
Válasszon a Szabványos területmértékek közül.
Térfogat mértékegysége
Válasszon a Szabványos térfogatmértékek közül.
Szög mértékegysége
Válasszon a Szabványos szögmértékek közül.
Megjegyzés: Az itt megadott szögmértéktől függetlenül a párbeszédablakokban lévő magadatok mért szögei (pl. dőlésszög) mindig tizedes fokokban jelennek meg. Az ilyen szögeknél a tizedesjegyek száma a lenti „Egység nélküli számok” beállításnál adható meg.
Megjegyzések a Geodéziai egységgel kapcsolatban:
–Az itt megadott Geodéziai egység beállítást használja a rendszer adatbevitelkor a Vezérlőpultban, Követőben és Mérő eszközben.
–Az eredeti geodéziai egység szögét az északi iránytól mérjük (amely a Lehetőség > Terv beállításai > Hely beállítások párbeszédablakban állítható be).
Lásd Helybeállítások.
Tervlap egysége
Valamennyi, tervlapkönyvvel kapcsolatos szerkesztő funkciók (pl.: Tervlap méret, 2D rajzelemek hozzáadása tervlaphoz, Cím méret, stb.) számára választhat a Szabványos hosszmértékegységek közül.
Tizedesek: Állítsa be ki a kiválasztott hosszmértékegység tizedesjegyeinek a számát vagy törtjeinek nagyságát.
Egység nélküli számok (betűméret, darabszám, stb.)
Adja meg a szövegmagasság és elemtulajdonság értékeknél megjelenő tizedesjegyek számát mértékegység nélkül. Ugyanez használatos a mért magszögek megjelenítéséhez (pl. dőlésszög)
Megjegyzés: Ha a hosszegység metrikus, a szövegmagasság mm-ben, ha láb és inch, akkor pontban értelmezett.
Rajzi egységek Csapatmunkában
Ha megnyit egy Csapatmunka tervet a szerverről, akkor a terv rajzi egységeinek alapértelmezett értékei a csapatmunka terv létrehozásakor használt sablonon alapulnak. A rajzi egységeket azonban megváltoztathatja a csapatmunka terven való munka során. A rajzi egység beállításai felhasználófüggők, és nincsenek elmentve a szerverre a módosítások küldése és fogadása során.
Lásd még Szerkezetelemzési modell mértékegységei.
