A helybeállítások elérhetők:
•a Beállítások > Terv beállításai > Helybeállítások parancsok segítségével

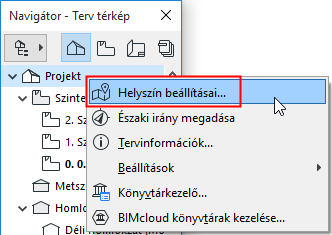

•a terv nevének helyi menüje a Navigátorban

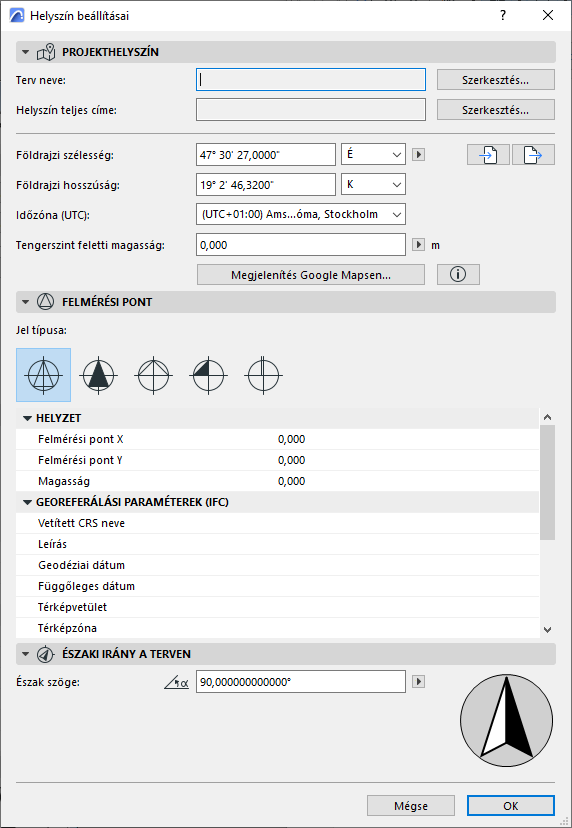

A Hely beállítások menüpont három panelből áll:
A terv megnevezése és a helyszín teljes címe adatok a Tervinformációk párbeszédablakból származnak.
Az adatok módosításához nyissa meg a Tervinformációk párbeszédablakot, és kattintson a Szerkesztés lehetőségre.
Lásd Tervinformációk.
Adja meg a Terv helyének szélességi és hosszúsági fokát.
•A maximális pontosság érdekében (pl. Energetikai elemzés esetén) határozza meg és adja meg a terv helyének pontos szélességi/hosszúsági fokát.
•Az északi és déli szélességi fok, valamint a keleti és nyugati hosszúsági fok között az előugró menükben tud váltani.
•Válassza ki a kívánt mértékegységet a kiúszó menüből.
Időzóna
Adja meg a Terv helyének időzónáját az egyezményes koordinált világidőhöz (UTC) viszonyított plusz vagy mínusz eltéréssel.
Magasság
Adja meg a terv helyének magasságát a kívánt mértékegységben.
•A Beállítások > Terv beállításai > Referenciaszintek menüben található magassági adatokat a tervben alkalmazott Tengerszint referenciaszinthez használja a program.
•A magassági adatokra a terv SketchUp és Google Earth formátumba történő exportálásakor van szükség.
Lásd még: SketchUp (.skp) és Google Earth (.kmz).
Hely adatainak megtekintése és lekérdezése a Google Maps használatával
Aktív internetkapcsolat esetén kattintson a Mutatás a Google Maps-ben lehetőségre a terv helyének megjelenítéséhez a megadott szélességi/hosszúsági adatok alapján.

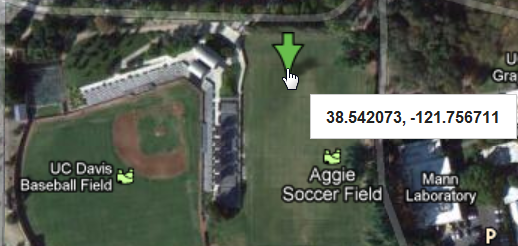

Nagyítson a kívánt helyszínre a pontos adatok lekérdezéséhez a Google Maps-ben. A jobb egérgombbal jelenítse meg a helyi menüt, majd válassza a „Mi van itt?” lehetőséget a szélességi/hosszúsági adatok megjelenítéséhez (és szükség esetén másolásához).
Helybeállítások importálása/exportálása (XML, SketchUp, Google Earth)
A helybeállítások XML, Google Earth (.kmz) vagy SketchUp (.skp) formátumban történő továbbításához használja az Importálás és Exportálás gombokat.
Mindhárom formátum használható tervek közötti adattovábbításhoz. A Google Earth és SketchUp formátumoknál a felhasználók a SketchUp és Google Earth modellekhez igazíthatják modelljeiket.
•Az XML formátum a hosszúsági és szélességi adatokat, a szögmegjelenítési formátumot, az időzónát, a magassági adatot és mértékegységet, az északi irányt és a megjelenítési formátumot tárolja.
•A Google Earth (.kmz) formátum a hosszúsági, szélességi és magassági adatokat tárolja egyedüli helymegjelölésként. Az import funkció használatakor az egyedüli helymegjelölést tartalmazó kmz fájlok hosszúsági, szélességi és magassági adatai is beolvasásra kerülnek. A magassági adat is importálva lesz, ha abszolút módban van megadva (és nem relatív vagy helyhez rögzített módban).
•A SketchUp (.skp) formátum a hosszúsági, szélességi és magassági adatokat, az északi irányt és az időzónát exportálja és importálja. (A Telek címe: város és a Telek címe: ország adatok esetén csak az exportálás lehetséges, az importálás NEM.)
További információk a SketchUp-ról:
•importálás: lásd SketchUp (.skp)
•egyesítés: lásd SketchUp (.skp) fájl összefűzése
•exportálás: lásd SketchUp (.skp)
További információk a Google Earth alkalmazásról:
•importálás: lásd Google Earth (.kmz)
•egyesítés: lásd Google Earth fájl (.kmz) összefűzése
•exportálás: lásd Google Earth (.kmz)
•Válasszon jeltípust a terv felmérési pontjához.
•Adja meg a beállításra és a georeferálásra vonatkozó adatokat.
Lásd Felmérési pont.
Északi irány a terven meghatározása (Hely beállítások párbeszédpanel)
Adja meg az azimut (iránytű) szögértékét, vagy mozgassa az iránytű mutatóját a megfelelő helyre.
Az előugró menüből válassza ki a Terv északi iránya kijelzett egységét.
Megjegyzés: A mértékegység pontossága függ a szög mértékegységének pontosságától (Lehetőség > Rajzi egységek).
Északi irány megadása (grafikusan)
Az Északi irány a terven megadása parancs a következő helyeken található:
•Lehetőség > Terv beállításai > Északi irány a terven megadása
•a terv nevének helyi menüje a Navigátorban

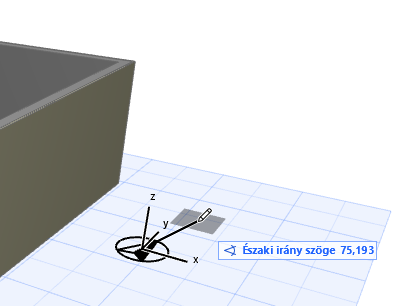

Alaprajzon vagy a 3D-s ablakban:
1.Kattintson az Északi irány a terven ikon megjelenítéséhez.
2.Mozgassa a mutatót az északi irány a terven megadásához.
A felmérési ponthoz tartozó északi szög koordinátái ehhez igazodnak.
Az Északi irány a terven a következőkre van hatással:
•Az Energetikai elemzés funkció számításai.
•Bizonyos Belső falnézet jelek olyan szöveget tartalmaznak, mely megjeleníti a terv északi irányát.
•A tervben elhelyezett Északi jel tárgy (a terv könyvtárában) mutatja a terv északi irányát. (Ehhez be kell jelölnie az „Északi irány követése a terven” négyzetet a tárgy beállításainál.)
•A Beállítások > Terv beállításai > Mértékegységek és Szintek panelen a Geodéziai egység kiválasztása esetén a Koordinátamező és a Követő északi iránya ugyanaz lesz, mint az itt beállított.
•A Nap azimut kiszámítása a Terv északi irányának megfelelően történik (ahol kelet iránya 0,00 fok).
A Nap pozícióját Nézőpont beállítása párbeszédpanelban lehet beállítani. Lásd Nap pozíciója.
