A felmérési pont általános hivatkozási pontként használható a különböző programokból származó modellek egyszerűbb összehangolása érdekében.
Bizonyos országokban egy-egy referenciapont megadása szabványos követelmény a terv készítésekor.
A felmérési pont a következőkhöz is használható:
•az XREF origó igazítása (az Xref csatolás beállításai párbeszédpanelen)
•kapcsolt modul igazítása (a Modul lehelyezése párbeszédpanelen)
•exportált IFC modell IFC helyének igazítása (lásd: IFC modell helyzetének meghatározása a következő szerint:)
A felmérési pont a BCF, DXF, DWG és IFC munkafolyamatoknak is része, amelyek ugyancsak a terv natív felmérési pontjait használják.
Csapatmunka esetén: a felmérési pont szerkesztéséhez először foglalja le a helybeállításokat.
Felmérési pontra vonatkozó parancsok
Használja a Beállítások > Terv beállításai > Felmérési pont menüpontot
Felmérési pont megjelenítése/elrejtése
A felmérési pont megjelenítéséhez kattintson a kapcsolóra.
Alapértelmezés szerint a felmérési pont a tervorigón található.
A mozgatásához kattintson rá és húzza el.
Felmérési pont zárolása
Ezzel a funkcióval elkerülhető a véletlen áthelyezés vagy szerkesztés.
Nagyítás a felmérési pontra
Nagyítás a felmérési pontra az alaprajzon.
Felmérési pont koordinátáinak megjelenítése
Megjeleníti a felmérési pont koordinátáit a tervben, a felmérési pont jobb oldalán.
A koordináták a terv hosszúsághoz megadott rajzi egységeit használják.
Helyzetadatok beállításához: lásd A felmérési pont alaprajzi jele és helyzete.
Északi irány megadása
Alaprajzon vagy a 3D-s ablakban:
1.Kattintson az Északi irány a terven ikon megjelenítéséhez.

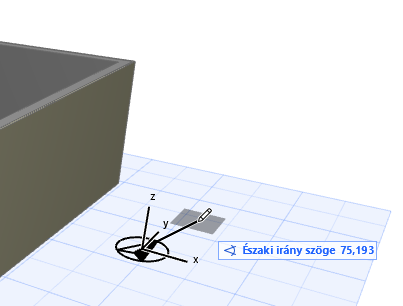

2.Mozgassa a mutatót az északi irány a terven megadásához.
A felmérési ponthoz tartozó északi szög koordinátái ehhez igazodnak.
Felmérési pont koordinátáinak szerkesztése
Alkalmazza az alábbiak egyikét:
•Kattintson a bal egérgombbal a felmérési pontra, majd a megjelenő követőben adja meg a koordinátákat
•Kattintson a felmérési pontra, és húzza el azt
•Forgassa el a felmérési pontot (lásd lent)
•Használja a Hely beállítások parancsot (Beállítások > Terv beállításai)
A felmérési pont alaprajzi jele és helyzete

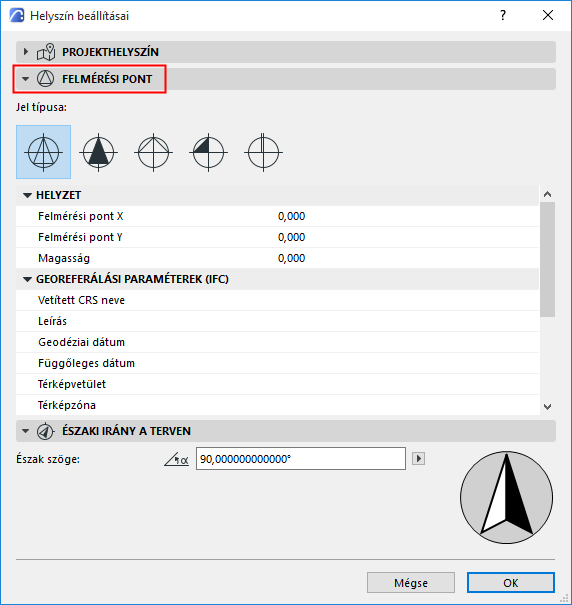

1.Nyissa meg a Hely beállítások Felmérési pont paneljét
•a Beállítások > Terv beállításai > Helybeállítások parancsok segítségével
•a terv nevének helyi menüje a Navigátorban
2.Válasszon jeltípust a terv felmérési pontjához
3.Adja meg a helyzetadatokat. A program a kelet–nyugati pozíció, észak–déli pozíció és magasság adatokat a tervorigótól méri.
GEOREFERÁLÁS
Ezek az IFC adatcsere során használt helyadatok, melyek exportálása IFC jellemzőként történik. Nincsenek hatással a felmérési pont helyére az Archicadben.
–Exportálás IFC 2x3-on keresztül: Az adatok két új IFC tulajdonságkészletként kerülnek exportálásra.
–Exportálás IFC4-en keresztül: Új IFC elemek jönnek létre: IFC térkép átalakítás, és vetített IFC CRS.
További információért lásd: Az IFC georeferálás használati útmutatója.
Felmérési pont elforgatása
Az alaprajzon:
1.Álljon a kurzorral a felmérési pontra annak előzetes kijelöléséhez.

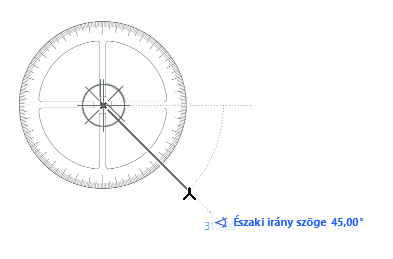

2.A helyi menüben kattintson a Felmérési pont elforgatása lehetőségre, majd forgassa el a pontot a képernyőn
A szokásos Szerkesztés > Elforgatás parancs is használható, vagy módosítsa a Követő értékeket.
