Metsződési prioritás (építőanyag)

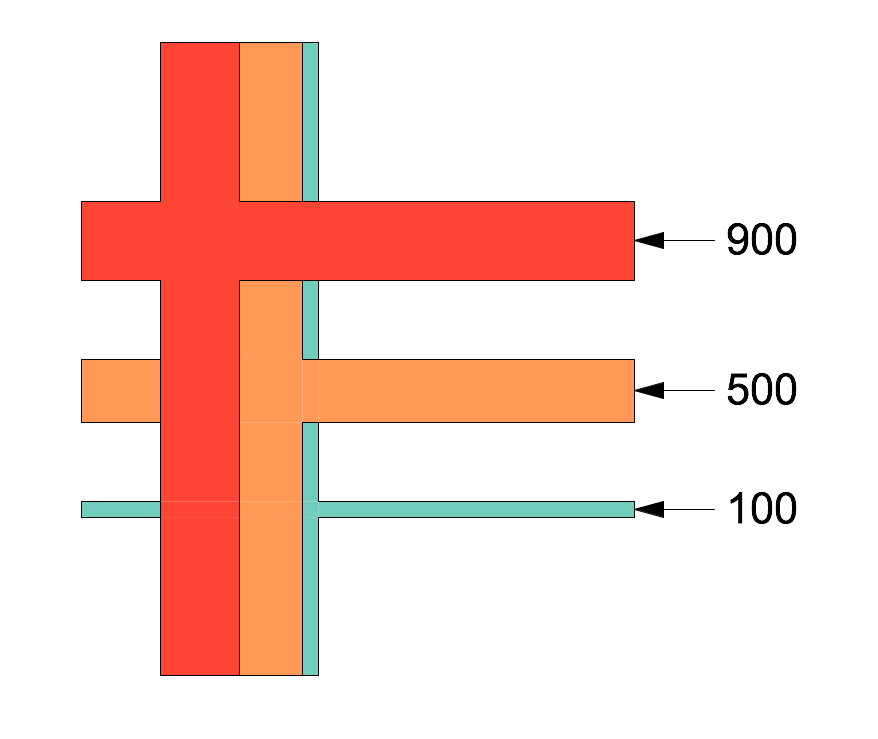

Az építőanyag metsződési prioritása hatással van arra, ahogyan az elemek metszik egymást, valamint arra, ahogyan megjelennek a modellnézetekben.

Egy közös rész prioritása gyengétől erősig, számszerűen 0-tól 999-ig terjedhet.

Az elemek metszéspontjaira vonatkozó beállítások finomításához módosítható az Építőanyag prioritása beállítás.

Megjegyzés: az itt megadott változtatások az építőanyagot használó összes terv elemre kihatnak! Ha csak a projekt egy elemének a prioritását kívánja módosítani, akkor hozzon létre egy duplikált építőanyagot eltérő prioritással.

Lásd még Alapvető metszési elvek és Azonos prioritásokkal rendelkező, egymást metsző elemek.

Összemetsződési prioritás szerkesztése

1.Nyissa meg az Építőanyagok párbeszédablakot:

•Beállítások > Elemattribútumok > Építőanyagok

2.Alkalmazza az alábbiak egyikét:

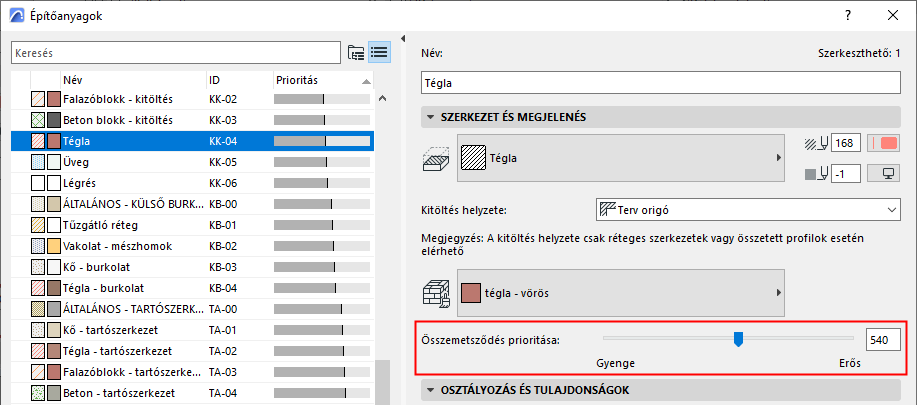

•A csúszkával módosíthatja egy építőanyag más szerkezeti elemekkel való összemetsződésének a prioritását.

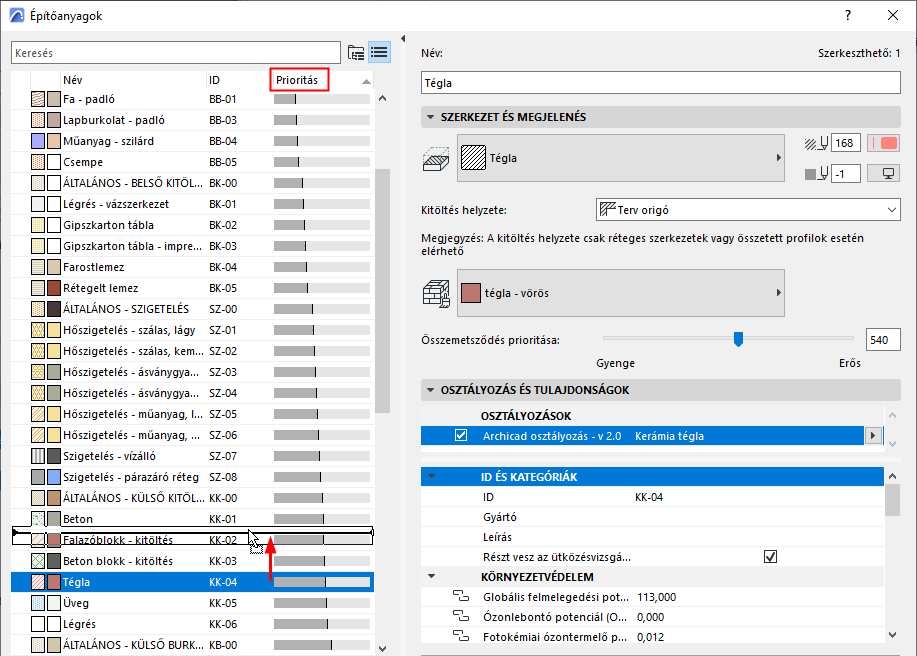

•Kattintson a Prioritás fejlécre a prioritás szerinti rendezéshez, majd húzza felfelé vagy lefelé a kiválasztott építőanyagot a listában. A prioritása a listán elfoglalt helyétől függően változik.
