A közös részek (csomópontok) képzésének alapelve az, hogy a szerkezeti elemeknek a térben kell ütközniük. Az összes szerkezeti elem minden nézetben megfelelően, letisztultan jelenik majd meg, feltéve ha ütköznek.
–A héjszerkezeteknek, alakzatoknak és tetőknek ütközniük kell, illetve össze kell vonni vagy le kell vágni őket a Csatlakoztatás menüben található parancsokkal.
Lásd még: Elemek egyesítése: tetők, héjszerkezetek, alakzatok és Elemek vágása tetővel vagy héjszerkezettel.

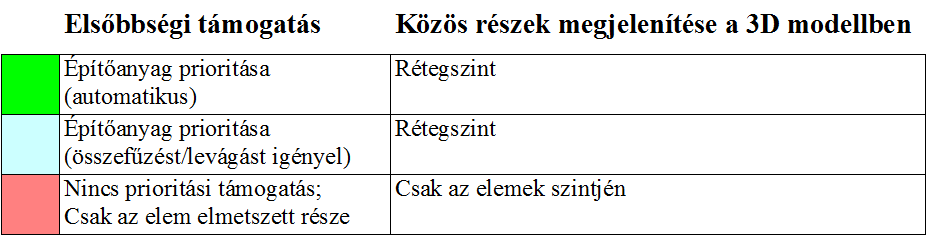

A létrejövő közös rész tulajdonságai az elemek Építőanyag jellemzőitől függnek, melyek az Építőanyagok párbeszédablakban állíthatók be. A magasabb prioritású építőanyaggal rendelkező elem (vagy réteg) metszi el az alacsonyabb prioritású építőanyaggal rendelkező elemet.
Lásd Metsződési prioritás (építőanyag).
Ez az elv a következő elemek esetén érvényes: fal, gerenda, oszlop, födém, tető, alakzat (függetlenül attól, hogy egyszerű, összetett profilú vagy réteges). (Ezek közül az elemek közül mindegyik legalább egy építőanyagot használ.)

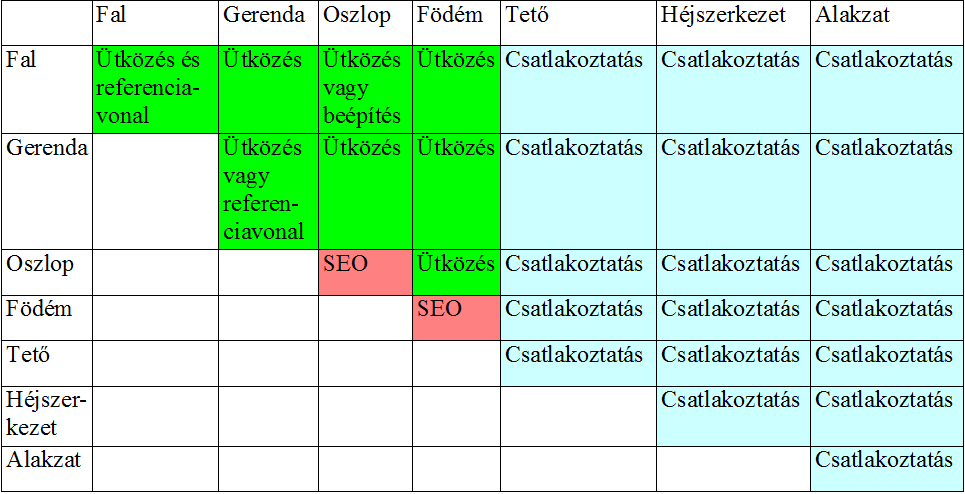

Automatikus metszések az Archicad
•A közös részek a modellen alapulnak: a csatlakozások fizikailag módosítják a geometriát, egészen a rétegszintig. Ez azt jelenti, hogy minden modellnézetben megfelelőek lesznek, beleértve a 3D ablakot, a listákat, a konszignációkat, az alaprajzot valamint a metszetet.
Megjegyzés: Előfordulhat azonban, hogy az alaprajzon szimbolikusan ábrázolt elemeket tartalmazó közös részek nem megfelelően jelennek meg a 3D modellen. A 3D vetítésen alapuló megjelenítéssel rendelkező elemek viszont megfelelően jelennek meg.
•A Fólia metszéscsoportok kiegészítő vezérlőeszközként használhatók: soha nem metszik egymást azok az elemek, amelyek fóliái eltérő metszési számokkal rendelkeznek.
Megjegyzés: A Fólia metszési számok nem kapcsolódnak az elemprioritásokhoz, mindössze címkeként, feliratként (pl. 1 vagy 2) szolgálnak az elemek csoportosításához.
Lásd Fóliák használata az összemetsződések elkerüléséhez.

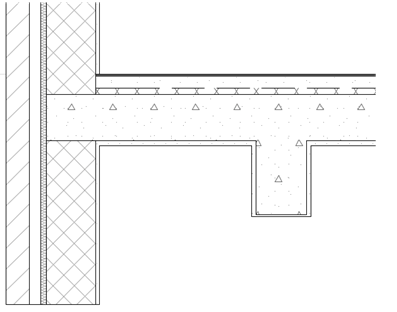

A rétegprioritás alapján megtisztított csomópont
