Réteges szerkezetek szerkesztése és kezelése

Nyissa meg a Réteges szerkezetek párbeszédpanelt:

•Beállítások > Elemattribútumok > Réteges szerkezetek

•Attribútumok eszköztár (Ablak > Eszközsorok > Attribútumok)

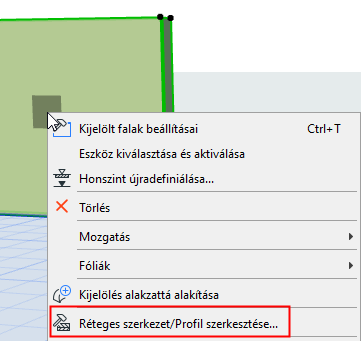

•A kijelölt réteges szerkezet helyi menüje:

Ebben a párbeszédpanelben adhatók hozzá, szerkeszthetők és kezelhetők a tervben lévő réteges szerkezetek attribútumai.

Tipp: Mappanézetben válasszon ki egy almappát annak teljes tartalmának egyszerre történő módosításához.

További részleteket ld. Az attribútum párbeszédpanelek használata.

„Felhasználható” – a réteges szerkezet elérhetőségének meghatározása

Egy vagy több kiválasztott réteges szerkezet esetén:

Kattintson egy vagy több ikonra (fal, födém, tető és/vagy héjszerkezet), és tegye elérhetővé a kijelölt réteges szerkezet(ek)et adott eszközök számára.

•Például beállíthatja, hogy egy adott réteges szerkezet tetőhöz és héjszerkezethez használható. Így ez a réteges szerkezet megjelenik a tető és héjszerkezet beállításainak réteges szerkezetekre vonatkozó előugró ablakaiban.

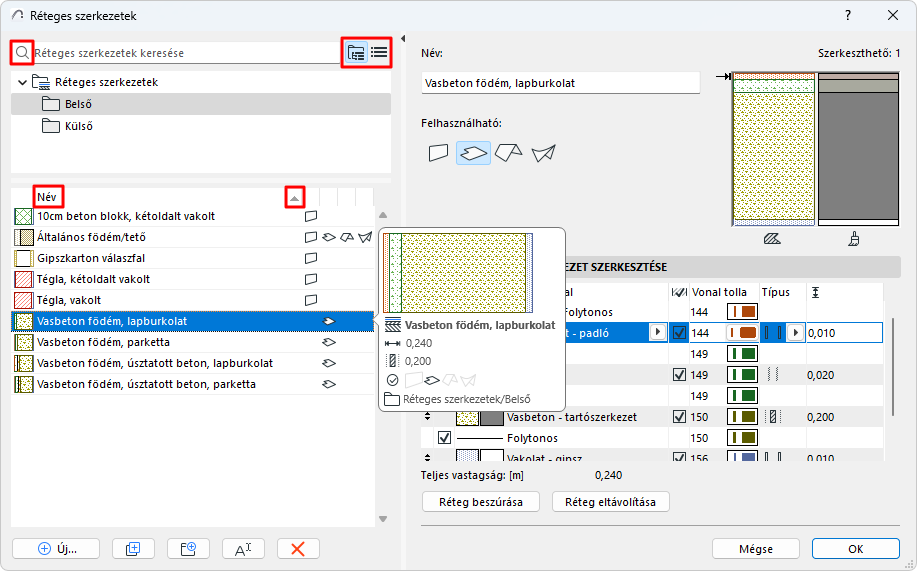

•A réteges szerkezetek bal oldali listájában kattintson az oszlopfejlécekre a lista állapot szerinti rendezéséhez

Réteg- és vonalszerkezet szerkesztése

A kijelölt réteges szerkezetre vonatkozóan: a „Réteg- és vonalszerkezet szerkesztése” panelen látható a rétegek és rétegelválasztó vonalak listája.

Minden réteg építőanyagból, valamint rétegelválasztó vonalakból áll, amelyek be- és kikapcsolhatók

Tekintse meg az előnézetet, amelyen látható a kijelölt réteges szerkezet metszeti és felületi megjelenése vagy vonaltípusa. (A nyíl jelzi, hogy éppen melyik rész van kiválasztva.)

Réteg beszúrása

Jelöljön ki egy meglévő réteget, majd kattintson a Réteg beszúrása lehetőségre egy új réteg és fölé egy elválasztó beszúrásához.

Megjegyzés: A réteges szerkezet legfeljebb 48 rétegből állhat.

Réteg törlése

Kattintson ide a kijelölt réteg törléséhez. A fenti rétegelválasztó vonal is törlődik.

A rétegek sorrendjének módosítása

A réteges szerkezeten belül fontos a rétegek sorrendje. A listán szereplő első réteg a program értelmezésében:

•„Külső” – falakkal történő használat esetén

•„Felső” – tető és födém esetén

•„Referencia oldal” – héjszerkezetek esetén.

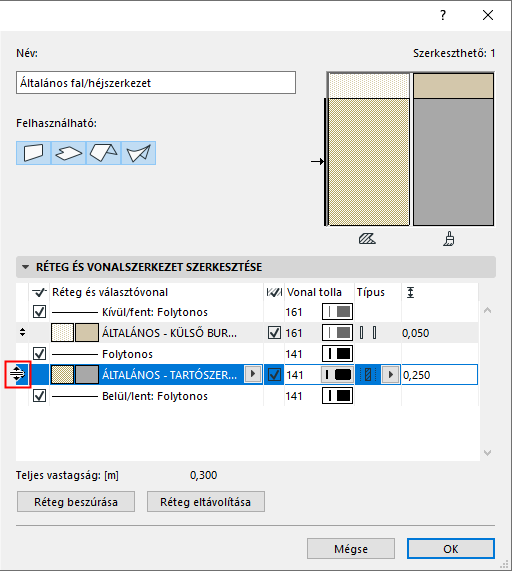

Húzza a réteget új helyre a kijelölt sor bal szélén lévő fel/le nyilakkal.

Réteg építőanyagának szerkesztése

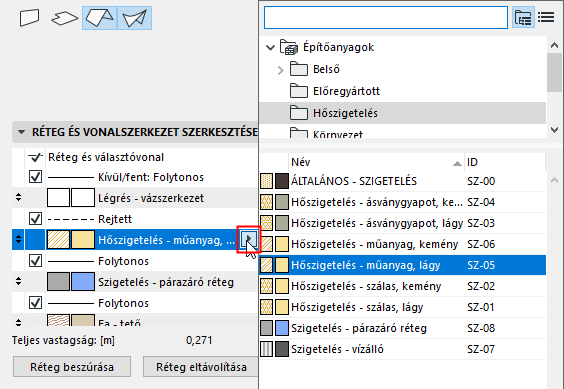

Kijelölt réteg esetén: kattintson a felugró ablakra, és válasszon másik építőanyagot.

Réteglezáró vonalak megjelenítése/elrejtése

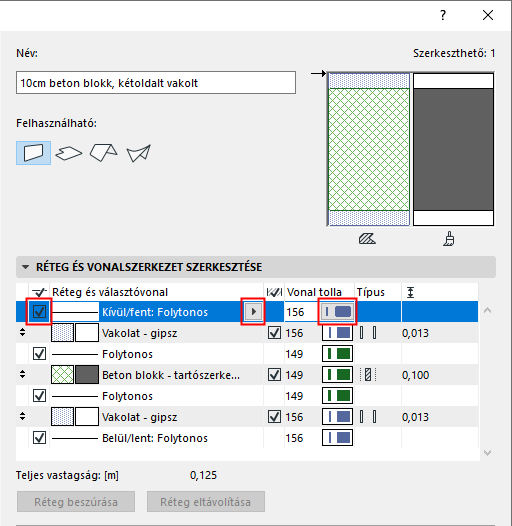

Kijelölt réteg esetén: jelölje be a négyzetet annak lezáró vonalainak megjelenítéséhez.

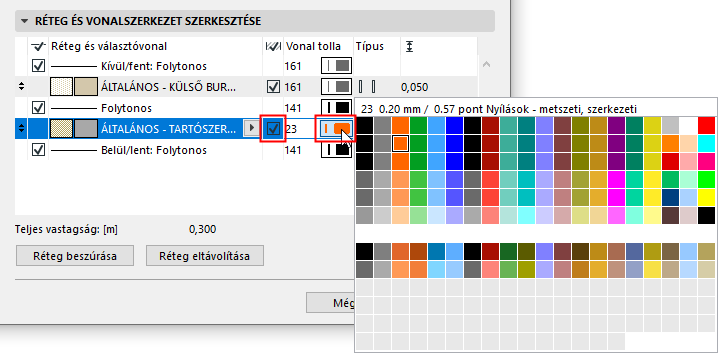

A felugró ablakban válasszon tollat ezekhez a vonalakhoz.

A rétegszerkezet meghatározása (mag/burkolat/egyéb)

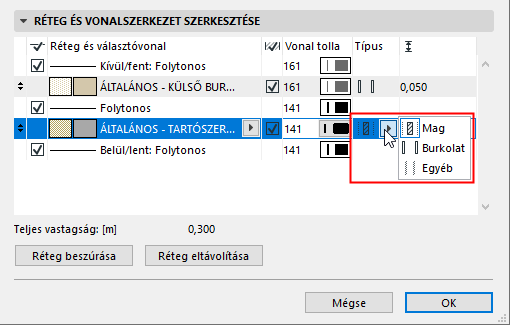

A felugró ablakban válasszon beállítást a kijelölt réteghez (Mag, Burkolat, Egyéb). Ez a réteges szerkezet Részleges szerkezet megjelenítésére lesz hatással.

Lásd Részleges szerkezetmegjelenítés.

•Több felületet is meghatározhat „Mag”-ként, ezeknek a felületeknek azonban szomszédosaknak kell lenniük.

•Több szomszédos felületet is megjelölhet „burkolatként”, ezeknek azonban tartalmazniuk kell az egyik vagy mindkét legkülső felületet.

•Ha egy rétegtípust tartószerkezetről burkolatra módosít, akkor a módosított réteg és a legközelebbi oldal között lévő összes réteg ugyancsak burkolattá változik.

Rétegvastagság és teljes vastagság

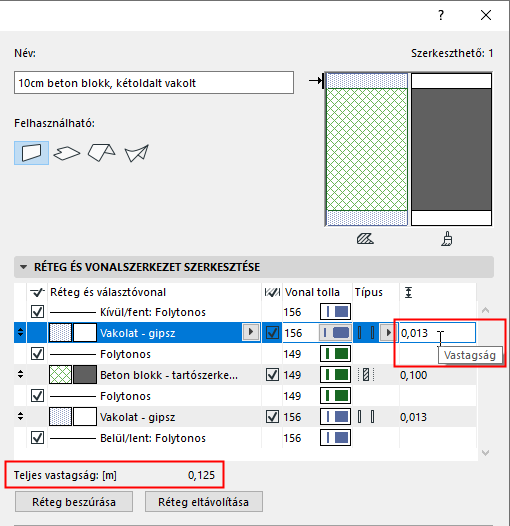

Kijelölt réteg esetén: adja meg a vastagság értékét.

A réteges szerkezet teljes vastagsága lent látható.

Rétegelválasztó vonal megjelenítése/elrejtése

Kijelölt réteg esetén: jelölje be a négyzetet a megjelenítéshez.

A felugró ablakokban adja meg a vonaltípust és -tollat.
