Virtuális követés: Referenciák használata modellnézetek és rajzok szerkesztéséhez és összehasonlításához
Bármely modell vagy elrendezés ablakban egyszerre megjeleníthet két különböző nézetet:
•Aktív tartalom – az a modell vagy rajz, amelyen pillanatnyilag dolgozik („Aktív”)
•a Pausz lenyíló menü Referencia eleme („Referencia”), amelyet kívánság szerint elhelyezhet a pillanatnyilag aktív tartalom mellett, fölött vagy alatt. Ez egyfajta alátétként szolgál, és lehetővé teszi több modellnézet/rajz összehasonlítását ugyanazon a képernyőn.
A Pausz lenyíló menüből elérhető Referencia lényegében a pillanatnyilag aktív ablakhoz kötődő ideiglenes szerkesztési segédeszköz. A kiválasztott Referencia előre meghatározott alapértelmezett helyzetben jelenik meg (az Aktív tartalom és a Referencia elem típusának megfelelően).
Háromféle elem választható ki Referenciaként:
1.Nézőpontok. A Navigátor Terv térképén található bármely elem (a 3D-s ablak elemek és a lista típusú elemek kivételével) beállítható Referenciaként. A Referencia nézőpont mindig az aktív ablak aktuális beállításait fogja tükrözni.
2.Nézetek. A Navigátor Nézet térképén található bármely nézet (a 3D-s ablak elemek és a lista típusú elemek kivételével) beállítható Referenciaként. A Referencia nézet beállításai függetlenek az aktív ablaktól. Ha például megváltoztatja az aktív ablakban a tervlap-kombinációt, akkor a Referencia nem változik meg. Ha töröl egy nézetet a nézet térképről, akkor a hozzá tartozó Referencia a továbbiakban nem lesz elérhető.
3.Tervlapok (rajzai).
Elkészítheti például egy tető részletrajzát valamelyik Részlet ablakban (Aktív tartalom), és közben megtekintheti Referenciaként a kapcsolódó falrészletet.

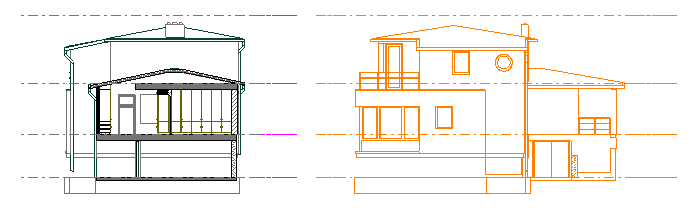

Referenciaként megjelenített metszet egy másik metszet mellett

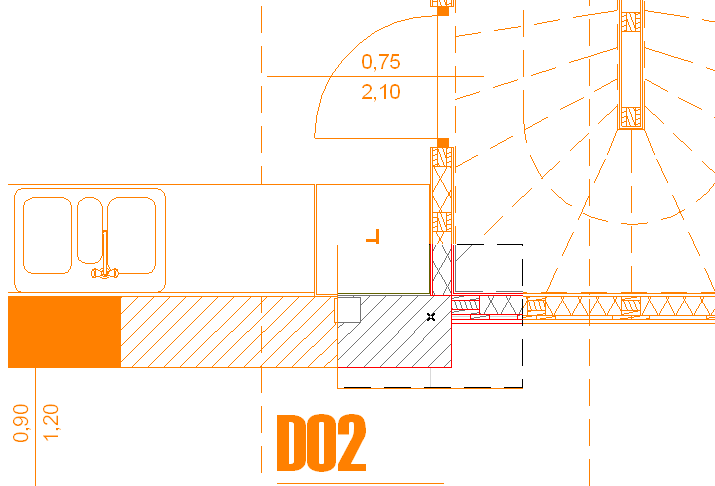

Referenciaként megjelenített alaprajz egy részlet alatt
Mindegyik ablakban egyszerre csak egy Referencia jeleníthető meg. Azonban a tervablakok között navigálva lehetőség van mindegyikben különböző Referencia megjelenítésére:
•Az Alaprajz ablak minden szinthez egyetlen aktuális Referenciával rendelkezik
•Minden Metszet, Homlokzat, Belső falnézet, 3D dokumentum, Munkalap, Részlet, Tervlap és Tervlapsablon rendelkezhet saját egyéni Referenciával.
A Referencia beállításokat a program az ablakkal együtt menti (például a terv minden Metszetéhez eltérő színű Referencia tartozhat és különböző elemeket szűrhet).
A program a Referenciákat a tervfájllal együtt is menti. A program a Referenciával kapcsolatos összes felhasználói paramétert, mint például a legutóbbi Referenciák listáját és a Referencia legutóbb kiválasztott színeit a tervfájllal együtt menti.
Ha a Nyomtatás parancsot használja egy modell ablak vagy Tervlap megjelenítéséhez, akkor kívánság szerint kinyomtathatja a pillanatnyilag látható Referenciát is.
Ha Rajzot helyez egy Tervlapra, akkor a Rajz tartalma nem foglalja magában a Referenciát.
A felhasználó szükség esetén eltolhatja és elforgathatja a Referenciákat, azonban az egyes Aktív/Referencia nézet kombinációkhoz tartozó logikus alapértelmezett Referencia beállítások rendszerint helyesen a mindenkori környezethez fogják igazítani őket.
A Nézet menüben található Megjelenítési lehetőségek a képernyőn menü parancsai a Referenciára és az Aktívra azonos hatással vannak.
A kurzor érzékeny a Referenciában található elemekre. Ennek következtében:
•Használhatja a Paraméterek felvétele parancsot (Alt +C) a Referencia elemeken, majd átalakíthatja a paramétereket egy másik elemmé az Aktív tartalomban.
•A Referenciában található elemeken alkalmazhatja a Vágd parancsot, a Varázspálcát és fogópontokat az Aktív elemek szerkesztéséhez.
Referenciaelemek színének beállítása
Elemek mutatása/elrejtése Referencia nézetben
