A Navigátor Bemutató paletta segít könnyen megtalálni és felnagyítani a terv egyes részleteit, ami főleg a nagyobb terveknél lehet igen hasznos.
A vezérlők részletes leírásához lásd 2D-s Navigátor Előnézet paletta vezérlői.
A Navigátor Előnézet paletta megnyitásához használja az Ablak > Paletták > Navigátor előnézet parancsot.
A 2D-s ablakok esetében az Előnézet paletta az aktuális nézet teljes tartalmának a másolatát jeleníti meg. Az Előnézet palettán belüli keret az aktuális ablak jelenlegi nagyítását ábrázolja. Ennek a keretnek a mozgatásával lehet nagyítást, kicsinyítést vagy elmozgatást végrehajtani az Előnézet palettán belül és ugyanazt a hatást elérni, mint a nagyítási és eltolási funkciókkal az aktív ablakon belül – miközben továbbra is láthatja az aktív ablak teljes tartalmának előnézetét.

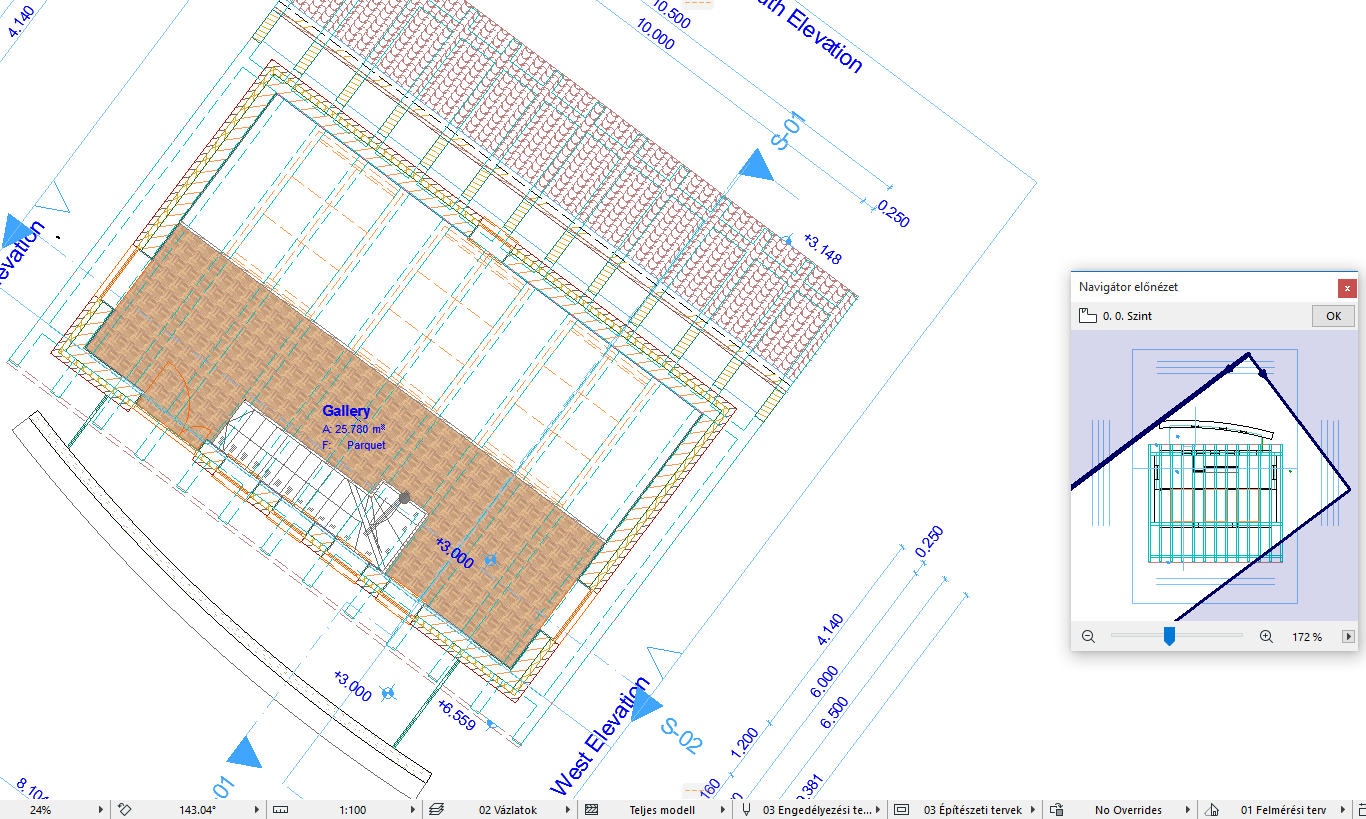

Ha az aktív ablak aktuális nagyítása elforgatott tájolást tartalmaz, az előnézet a tervet eredeti nézetében mutatja, de a keret elforgatásra kerül az elforgatás szögének megfelelően.
Lásd Tájolás megadása.
(A keret két vastagabb nyila jelzi a képernyő bal alsó sarkát.)
A Navigátor előnézet 2D-s ablak előnézeténél a következő nagyítási és eltolási lehetőségek vannak:

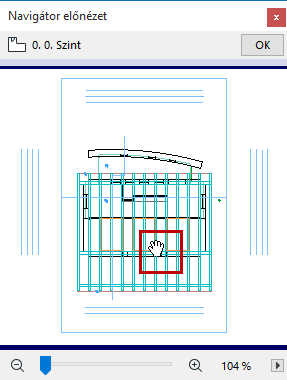

•Ha meg szeretné változtatni a keret helyét, mozgassa el a befoglalt területével együtt a Kéz kurzorral (a teljes aktív ablakot eltolja).

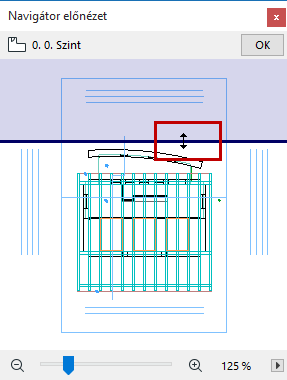

•Ha a keret méretét szeretné megváltoztatni, húzza meg valamelyik szélét vagy sarkát (ezzel nagyítást vagy kicsinyítést hajt végre az aktív ablakban).
•A paletta alján a plusz és a mínusz gombok ill. a csúszka kiegészítő nagyítási technikák, amelyek segítenek a jelenlegi nézet nagyításában és kicsinyítésében. Módosítsa a nagyítási értéket a gombokkal vagy a csúszkával.

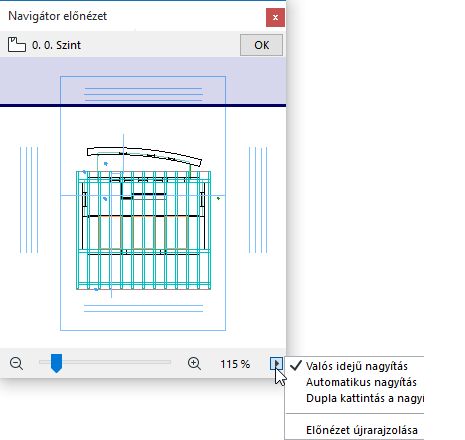

•A jobb alsó sarokban egy előugró menü beállításokat tartalmaz, melyekkel a Navigátor előnézet nagyítási eljárásai szabályozhatók. Az alapérték a Valós idejű nagyítás: a kurzor mozgatásával a nagyítás is megfelelően változik. Az Automatikus nagyítás használatával a nagyítás azután változik, hogy már befejezte a kurzor mozgatását. A Dupla kattintás a nagyításhoz azt jelenti, hogy a kiválasztott nagyítás végrehajtásához kétszer kell kattintania, vagy meg kell nyomnia jobbra fent a Menj gombot.
•Használja az Előnézet újrarajzolása lehetőséget, ha olyan módosításokat hajtott végre az aktuális ablakban, amelyek még nem jelentek meg a Navigátor előnézetben.
Az adatok mentésével kapcsolatos információt lásd: A Navigátor előnézet adatainak mentése a tervfájlokkal.
