A Segédháló egy láthatatlan háló, melynek segítségével megkönnyítheti a bevitelt azáltal, hogy a kurzorral előre megadott távolságokban hajthat végre illesztést.
Segédhálót a következőképpen határozhat meg:

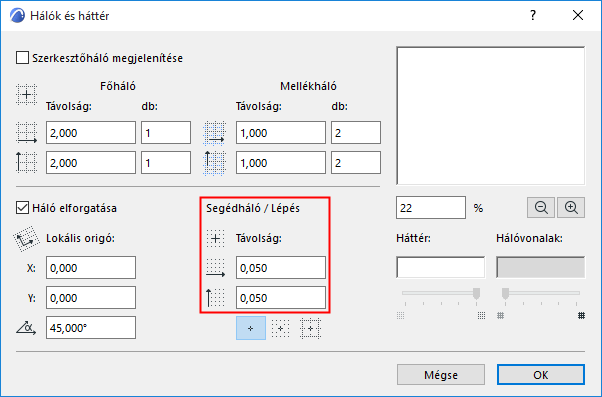

1.Nyissa meg a Nézet > Háló és szerkesztősík beállításai > Hálók és háttér menüpontot.
2.Használja a Segédháló/Lépés vezérlőit és adjon meg egy értéket a közökhöz (vízszintes és függőleges irányban), amelyhez illeszkedik majd a kurzor, ha a segédháló aktiválva van.
Általában a terv legkisebb jellemző méretét adjuk meg. Különböző függőleges és vízszintes segédháló osztásokat adhat meg, lehetőséget adva ezzel különleges geometriai helyzetek leképezésére.
Megjegyzés: A segédháló itt megadott osztásait a Lépés gyorsbillentyűhöz is használhatja – a nyíl kulcsok használatával egyszerűen áthelyezhet bármely elemet egy meghatározott kis léptékkel. Lásd Elemek léptetése.
