Az összekötött héjszerkezethez két különálló profil szükséges, bármely két síkon.
Mindkét profil, a vonal jellegű elemekhez hasonlóan, szakaszokból és köztes csomópontokból áll. Összekötött héjszerkezet létrehozásához az Archicad összekötő vonalakat rajzol a két profil megfelelő szakaszai és csomópontjai közé. A héjszerkezet ezután a létrejövő geometriának megfelelően „növekszik”.
Héjszerkezet összekötési szabály
Két profil összekötésének a logikája (az elnevezése: „Összekötési szabályok”) kétféle lehet. Az Infótábláról vagy a Héjszerkezet beállítások Geometria és elhelyezés paneléről válassza ki a kívánt ikont, az Összekötött építési módszer használatával.

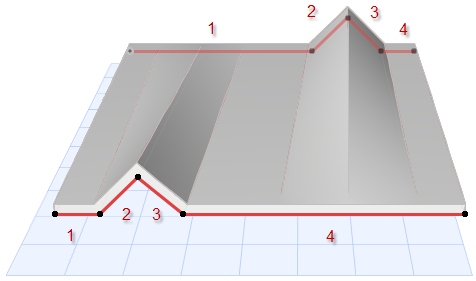

•Párosított: a profilok úgy vannak összekötve, hogy az egyik profil minden szakasza/csomópontja hozzá van rendelve a másik profil egy szakaszához vagy csomópontjához. Ha a szakaszok/csomópontok nem egyeztethetők egy az egyhez megfeleltetéssel, akkor arányosan elosztva lesznek hozzárendelve.

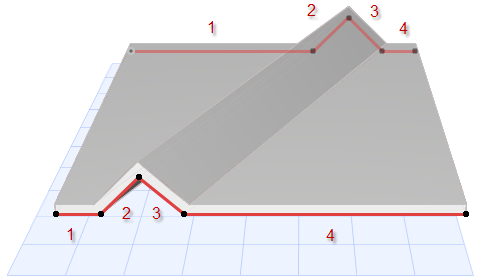

•Sima: a profilos poligonok összekapcsolása az arányos hosszúságú megfelelő szakaszok összekötésével történik, a csomópontok helyzetének kiszámítása nélkül. Ez előnyös lehet, ha a profilokat görbe alapján rajzolja, ami nagy számú, látszólag véletlenszerű csomópontot hoz létre.

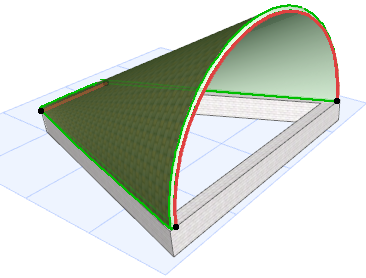

Összekötött boltozatos héjszerkezet
További példák: Munkafolyamat minták héjszerkezetek létrehozására.
