Lyuk készítése héjszerkezetben
Az Alaprajzon vagy a Metszet ablakban:
1.Jelölje ki bármelyik héjszerkezetet az Alaprajzon vagy Metszeten.

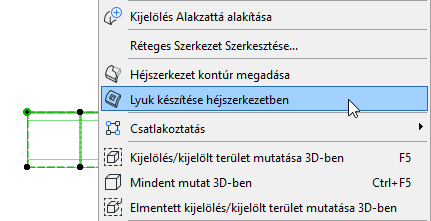

2.A helyi menüből válassza a Lyuk készítése héjszerkezetben parancsot.

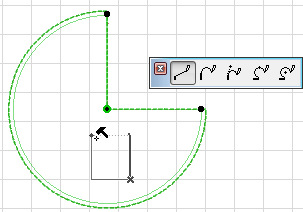

3.Rajzolja meg a kívánt poligont a héjszerkezetre. (A nyílás síkja az Alaprajz, de ez később szerkeszthető.)
Lásd Héjszerkezet áttörésének módosítása.

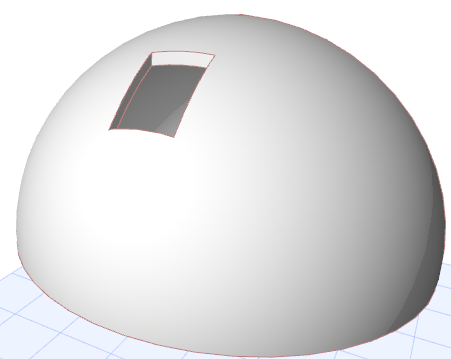

4.Ellenőrizze az eredményt 3D-ben:
A 3D ablakban:
1.Válassza ki a héjszerkezetet.
2.A helyi menüből válassza a Lyuk készítése héjszerkezetben parancsot.

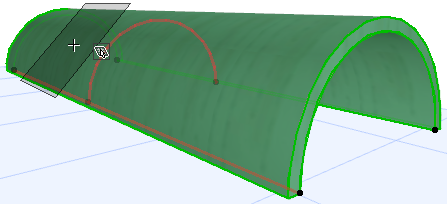

3.Válasszon egy beviteli síkot, amelyre meg szeretné rajzolni az áttörést: használja a visszajelzést a kívánt sík helyének kiválasztására. (A modellben bárhol lévő síkot választhat, nem kell a héjszerkezet tetején lennie.)

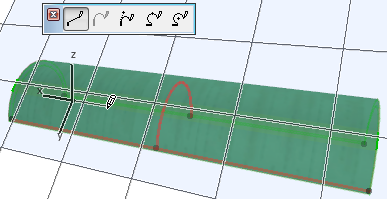

4.Rajzolja meg a kívánt poligont a beviteli síkra. Ez később szerkeszthető.
Lásd Héjszerkezet áttörésének módosítása.

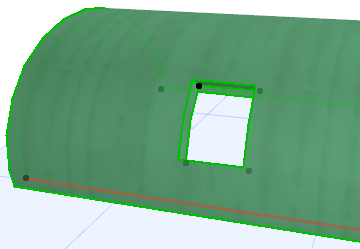

5.Tekintse meg az eredményt.
Héjszerkezet áttörések listázása az Interaktív konszignációban
A héjszerkezet áttörések tulajdonságai (pl. áttörések felülete és kerülete) Interaktív konszignációban listázhatók. Egyéb elemekhez hasonlóan, megadhat arra vonatkozó beállításokat („Számítási szabályok”), hogy a program milyen méretű áttöréseket vegyen figyelembe a héjszerkezet térfogatának vagy felületének számítása során.
A részleteket lásd: Számítási szabályok beállításai.
