Héjszerkezet élének vagy héjszerkezet-áttörés élének testre szabása
Egy héjszerkezet élének, vagy héjszerkezetben lévő áttörés élének felülete és/vagy típusa testre szabható.
Miután megadta a testre szabott felület/típus beállításokat, alkalmazhatja azokat csak a kijelölt élre, a kijelölt poligon (áttörés) minden élére, vagy a héjszerkezet minden élére.
1.Válassza ki a héjszerkezetet.

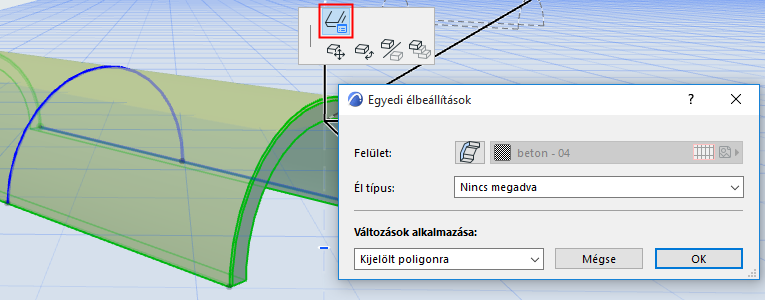

2.Kattintson egy élre a mozgó paletta megjelenítéséhez.
3.Kattintson az Egyéni élbeállítások testre szabása ikonra az azonos nevű párbeszédablak megnyitásához.
4.A vezérlők használatával állítsa be az Oldal felületét és az Él típusát.

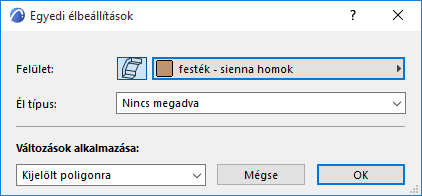

Egyedi héjszerkezet él felület
Megjegyzés: Alapértelmezett beállításként a héjszerkezet élének felületi anyagát a héjszerkezethez választott építőanyag határozza meg. A héjszerkezet összes élfelülete felülírható a Héjszerkezet beállításai Modell panelének vezérlőivel. Az Egyéni élbeállítások segítségével tovább finomíthatók egy vagy több héjszerkezeti él felületi beállításai.
Felület: Kattintson a Felület felülírása gombra, majd válassza ki az egyedi felületet a héjszerkezet egy vagy több éléhez, illetve végeihez.

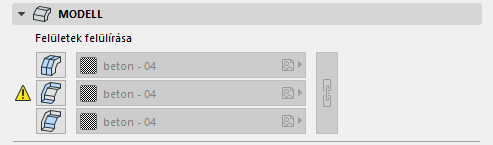

Ha itt olyan felületet alkalmaz bármely élre, amely eltér a Héjszerkezet beállítások Modell panelén megadott él felületétől (vagy az építőanyagétól), a Modell panel sárga jelzéssel mutatja, hogy egyedi él felület került alkalmazásra.
Ha később, még nyitott párbeszédablaknál módosítja a Héjszerkezet élének felületét a Héjszerkezet beállításainál, az „egyedi élet” jelölő sárga jelzés piros árnyékot kap, ami azt jelenti, hogy a héjszerkezet élére vonatkozó általános beállítás módosulni fog – biztosan alkalmazza a felülírást minden élre, az egyedi éle(ke)t is beleértve?
Ha igen, akkor jelölje be a jelölőnégyzetet a Héjszerkezet beállítások panel alján (Változások alkalmazása az egyedi síkokra/élekre is). Ha nem jelöli be, akkor az egyedi élszög felületei nem változnak a beállítotthoz képest.
Egyedi tetőél típus
Éltípus: típust választhat a héjszerkezet éle számára.
Az itt megadott Héjszerkezet éltípus paraméterként használható bármely Archicad listázó funkcióban.
Az éltípusok magyarázataként lásd: Héjszerkezet listázási paraméterek.
Változások alkalmazása
Változások alkalmazása: miután megadta a beállításokat szükség szerint, válassza ki az éleket, amelyekre alkalmazni kívánja a módosításokat:
•A Kijelölt élre opció a lent kiválasztott beállításokat (felület, éltípus) csak a helyi paletta megjelenítésekor kijelölt élre alkalmazza.
•A Kijelölt poligonra opció a megadott beállításokat csak a kijelölt Héjszerkezet kihúzott végeire vagy az áttörés éleire alkalmazza, attól függően, hogy melyik volt kijelölve.
•Az Összes élre opció a kiválasztott beállításokat a Héjszerkezet valamennyi élére és az áttörések éleire egyaránt alkalmazza.
5.Kattintson az OK gombra a módosítások alkalmazásához.
