Automatikus helyiség létrehozása
A legtöbb helyiséget falak határolják, melyeken áttörésként csak ajtók és ablakok találhatók. Ennek megfelelően a helyiség készítésének legkönnyebb módja az automatikus eljárás: Belső él vagy Referenciavonal.

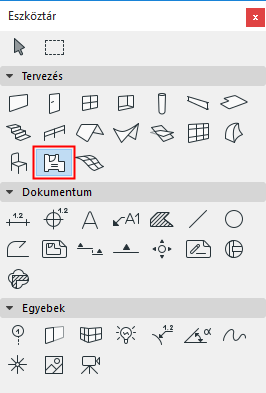

1.Válassza ki a Helyiség eszközt.

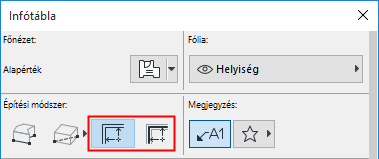

2.Az Infótáblán válassza a Belső él vagy a Referenciavonal eljárást (lásd lejjebb a részleteket).
3.Kattintson az alaprajzon vagy a 3D ablakban egy zárt poligonra, amely falakat és/vagy függönyfalakat tartalmaz.
4.Kattintson a kalapács kurzorral a helyiségcímke elhelyezéséhez (a helyiségpoligonon belül vagy kívül)
Lásd Helyiségcímke automatikus elhelyezése.
Helyiség építési módszerei: belső él vagy referenciavonal
•Belső él eljárás: a helyiség területe a falak belső éléig tart.
•Referenciavonal eljárás: a helyiség területe a fal referenciavonalaiig tart.
A különbség a helyiség mért területénél látható:
|

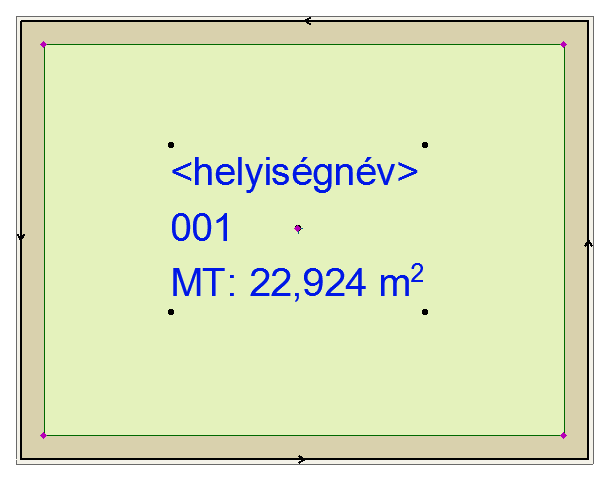

Belső él eljárás |

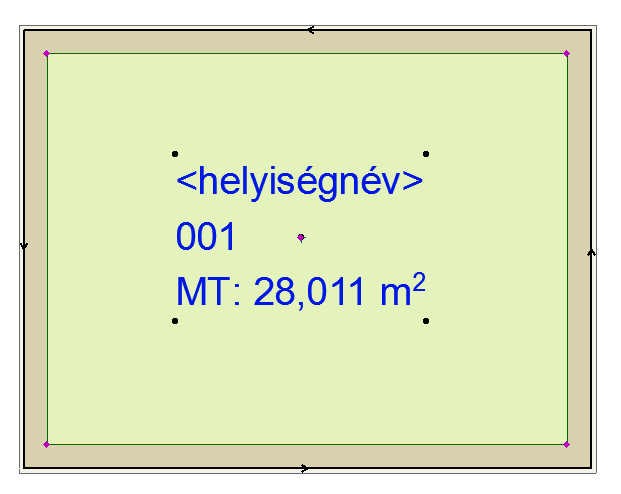

Referenciavonal módszer |
|
|
|
Megjegyzés: A Referenciavonal eljárással készített helyiség alaprajzi megjelenítésének beállításához használhatja a Helyiségbeállításoknál elérhető “Bruttó” vagy “Nettó” lehetőséget. Lásd Helyiségpoligon.
Alkalmazza a manuális módszert, amikor a helyiséget nem határolják be egyértelműen építőelemek (például a terek tervezésénél).
1.Válassza ki a Helyiség eszközt.

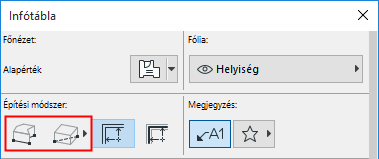

2.Válasszon manuális eljárást az Infótáblán: Sokszögvonal, Téglalap vagy Elforgatott téglalap
3.Rajzolja meg a Helyiség kontúrját az alaprajzon vagy a 3D-s ablakban.
4.Kattintson a kalapács kurzorral a helyiségcímke elhelyezéséhez (a helyiségpoligonon belül vagy kívül).
Helyiségcímke automatikus elhelyezése
Alapértelmezés szerint a helyiségcímkék automatikusan létrejönnek, amikor kattintunk a helyiség elhelyezéséhez: a Címke elhelyezése kapcsoló aktív a helyiség infótábláján.

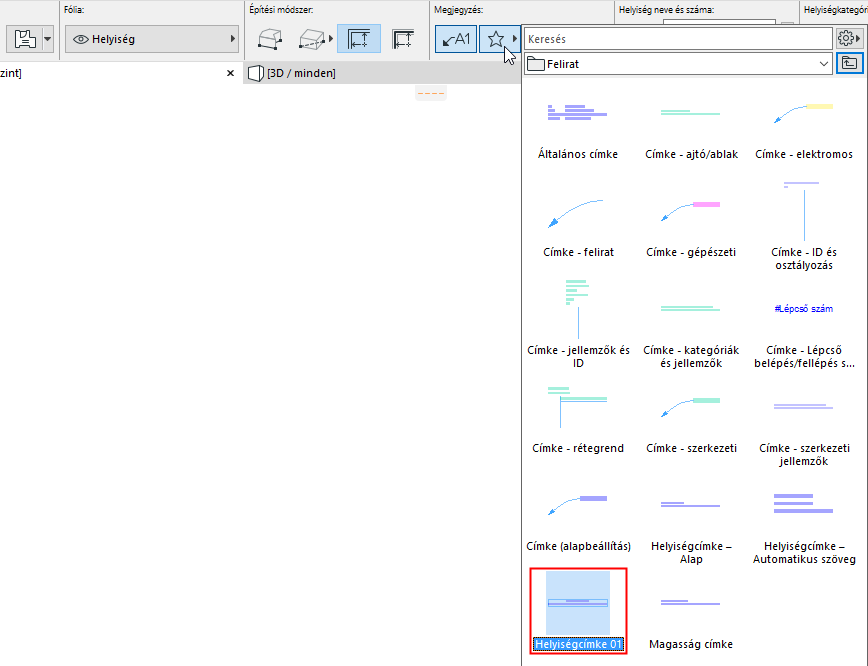

Válasszon egy Helyiség címkét a Kedvencek legördülő menüből.
Ha nem akar elhelyezni címkét a helyiség létrehozásakor, kapcsolja ki a Címke elhelyezése kapcsolót a helyiség infótábláján.
Fal helyiséghatárként történő kihagyása
A Fal beállítások Modell panelén a Viszony a helyiségekhez beállítás alapértelmezett értéke „Helyiséghatár.”
Ez azt jelenti, hogy minden zárt teret körülvevő falat alapértelmezés szerint helyiséghatárnak tekint a program.
Ha azt szeretné, hogy egy adott fal ne legyen helyiséghatár, egyszerűen állítsa be a Viszony a helyiségekhez kiugróban a Nem hat a helyiségekre lehetőséget.
Lásd Viszony a helyiségekhez.
Manuális helyiséghatár létrehozása

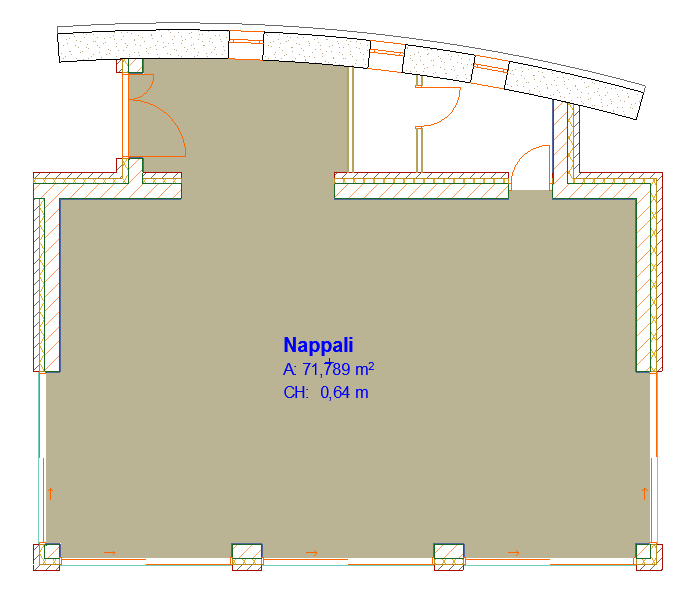

Ha a helyiségben olyan nyílások vannak, amelyek nem ajtók és ablakok, az Archicad folytatni fogja a határok keresését a helyiségként definiálni kívánt téregységen kívül. Ilyen esetben előfordulhat, hogy nem a kívánt eredményt kapja.
A probléma megoldásához tegye az alábbiak egyikét:
•használja a manuális építési módszert
•elhelyezhet egy üres nyílás ajtó tárgyat a falban a fallal azonos magasságban – a fal nem látható a 2D-ben, de helyiséghatárként szolgál

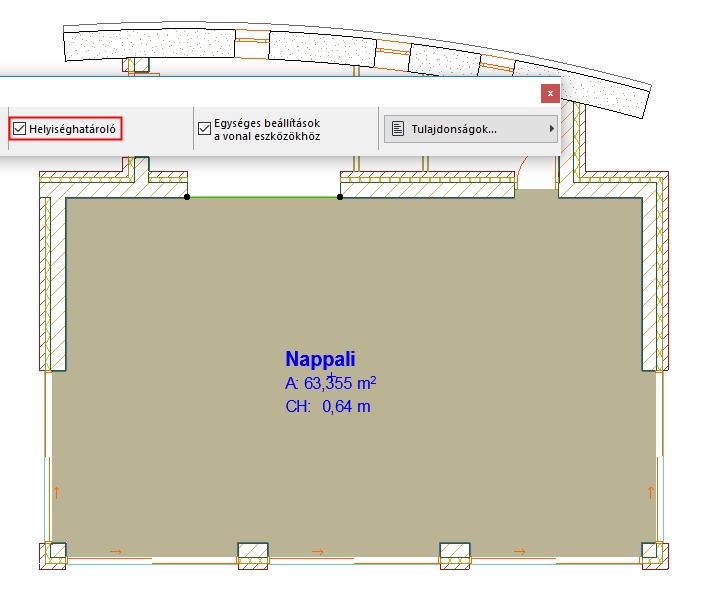

•rajzoljon egy vonalat, ívet vagy görbét helyiséghatárként: jelölje be a Helyiséghatár négyzetet annak beállításainál.
Ha a kívánt helyiséghatár különálló formákat vagy falakat is magába foglal, figyelmeztető üzenet jelenhet meg a helyiségpecsét lehelyezésekor. Ebben az esetben a határelemekhez közelebb kell kattintania a kurzorral. Ezután már helyesen fog létrejönni a helyiség.
