Helyiségek alaprajzi megjelenítése

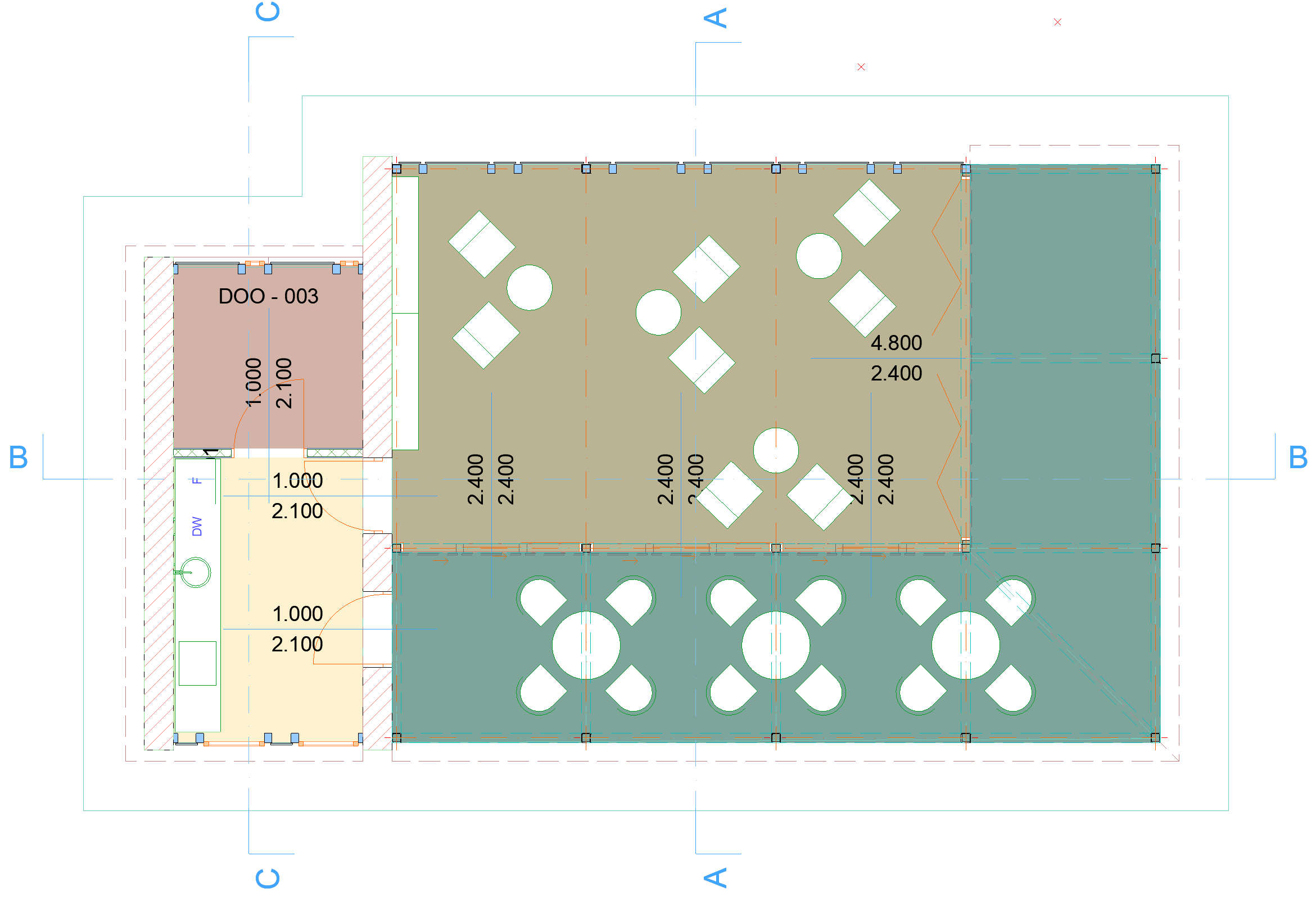

Alapértelmezés szerint a helyiségek háttere a helyiség kategóriájának színével jelenik meg.
Lásd Helyiségkategóriák.

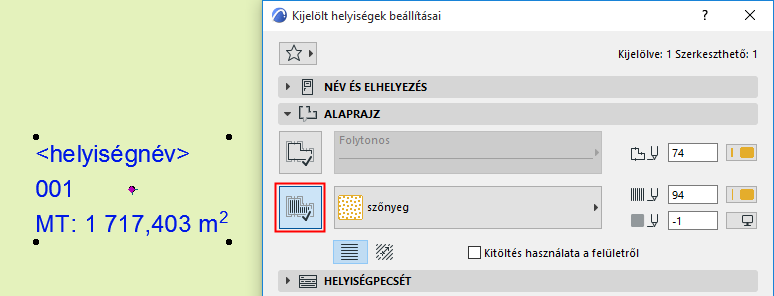

Másik helyiségkitöltés is hozzárendelhető valamely fedő kitöltés használatával.
1.Nyissa meg a Helyiség beállítások alaprajzi panelét.
2.Kattintson a Fedő kitöltés ikonra a bal oldalon.
3.Válasszon egy kitöltés típust az előugró menüből.
A hozzárendelt helyiségkitöltés alapértelmezés szerint az Alaprajzon kerül megjelenítésre.
Megjegyzés: A Helyiség hátterek (és egyéb kitöltések) használhatnak Grafikus felülírásokat.
Lásd Grafikus felülírás szabályai.

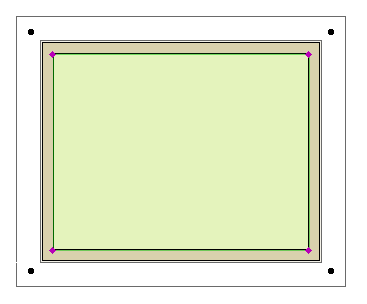

Ferde falakat tartalmazó helyiségek megjelenítése
Az egy vagy több ferde fal által lehatárolt helyiségek pontosan figyelembe veszik a geometriai viszonyokat. Az ilyen helyiségek két különböző helyiség poligonnal jelennek meg az alaprajzon:
•Az egyik sokszög szerkeszthető kijelölő pontokat tartalmaz, ezek határozzák meg a helyiségnek az alaprajzon látható részét (a poligon szerkesztése nem hat ki a helyiség valódi 3D-s alakjára)
•A másik sokszög egyszerű kijelölő pontokat tartalmaz, amelyek a 3D-s helyiség alapjának a valódi kiterjedését jelzik (ennek a poligonnak a módosításával nem lehet megváltoztatni a helyiség formáját)
Megjegyzés: A Referenciavonal eljárással készített helyiség alaprajzi megjelenítésének beállításához használhatja a Helyiségbeállításoknál elérhető “Bruttó” vagy “Nettó” lehetőséget. Lásd Helyiségpoligon.
