Ebben a párbeszédablakban hozhat létre és módosíthat szabályokat.
A megnyitáshoz hajtsa végre a következő lépések egyikét:
•Dokumentáció > Grafikus felülírások > Grafikus felülírás szabályai
•a Grafikus felülírás kombinációk párbeszédablakban: kattintson a Szabályok kezelése lehetőségre
•az Átépítési szűrő beállításai párbeszédablakban: kattintson a Grafikus felülírás szabályai lehetőségre

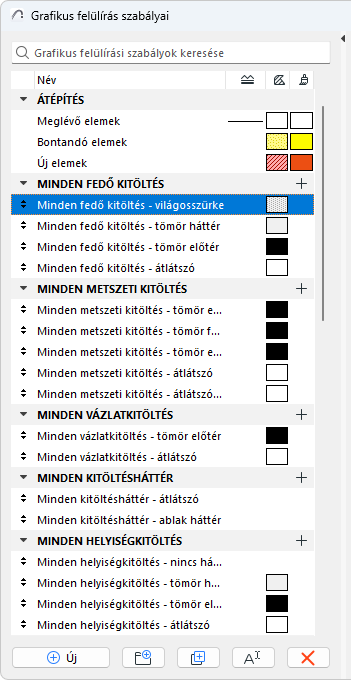

A szabályok a párbeszédablak bal oldalán vannak felsorolva. Színes ikonok jelzik a szabálynál használt vonaltípust, kitöltési típust, a mintázathoz és a háttérhez alkalmazott tollat, valamint a felületet (ha van).
Az első három szabály a három átépítési állapotnak felel meg: Meglévő, Bontandó és Új.

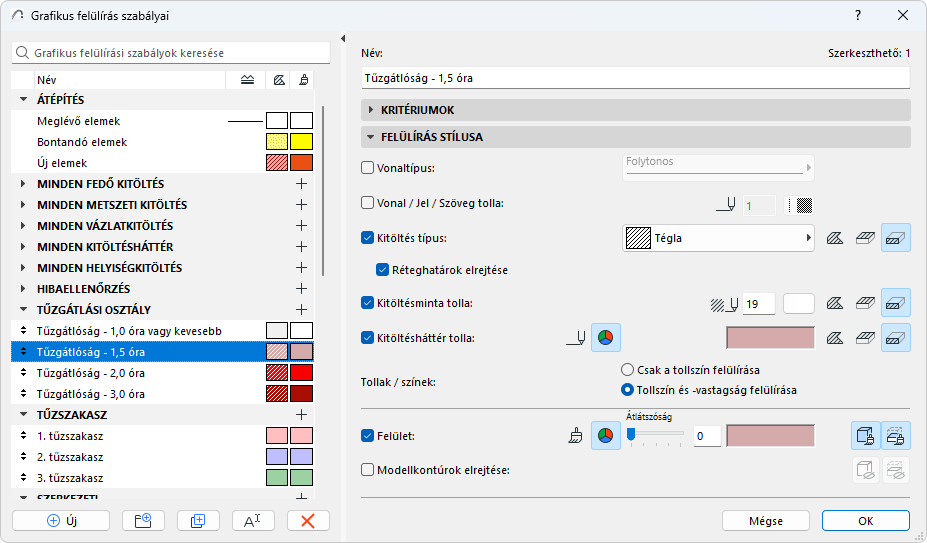

Jelöljön ki egy szabályt, majd tekintse meg a jobb oldalon lévő Feltételek és Felülírási stílus paneleket.
1.Kattintson az Új gombra
–a Grafikus felülírás szabályai párbeszédablak alján
–szabály vagy szabálycsoport helyi menüjében
Megjegyzés: A három átépítési állapotra vonatkozó szabályok nem másolhatók.

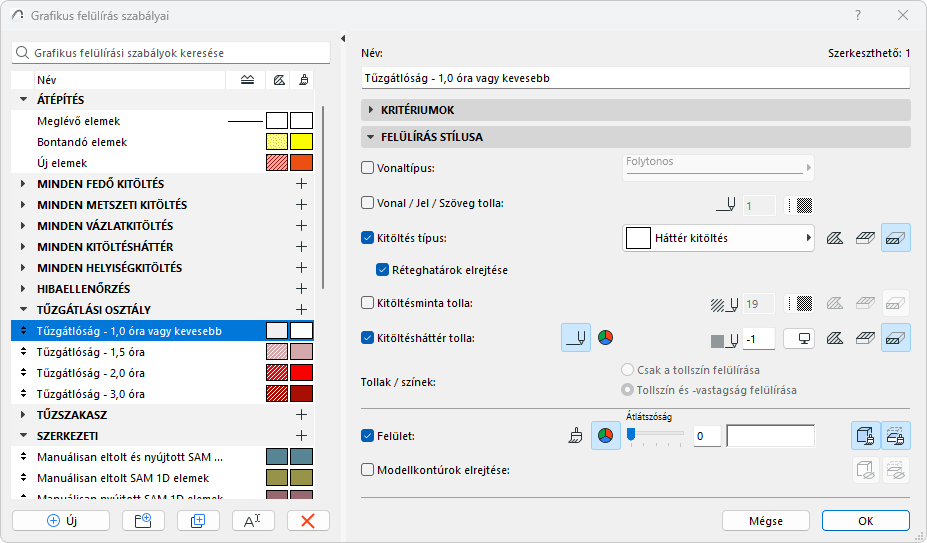

2.Adja meg a szabályra vonatkozó feltételeket és felülírási stílust a párbeszédablak jobb oldalán lévő paneleken.
Szabályok csoportokba rendezése
•Nagyszámú szabály is könnyedén rendszerezhető, rendezhető és megtekinthető
•A szabályok áthúzással másik csoportba helyezhetők.
•A helyi menük igény szerint használhatók
•A keresés funkcióval minden szabály vagy csoport könnyedén megtalálható név alapján.
Új szabály hozzáadása
Kattintson az Új csoport lehetőségre
–a Grafikus felülírás szabályai párbeszédablak alján
–tetszőleges szabálycsoport helyi menüjében
Szabály feltételeinek meghatározása
Ezek a feltételek meghatározzák, hogy mely elemek legyenek felülírva.
Megjegyzés: A három átépítési állapotra vonatkozó feltételek nem módosíthatók. (Az átépítési állapotot egyenként kell hozzárendelni a modellelemekhez.)
1.A Feltételek lista első sorában mindig az elemtípus található. (Az alárendelt elemek – például Függönyfal panel vagy Alakzat oldala – itt nem elérhetők.)
2.Jelölje ki ezt az első sort, majd kattintson a sor végén lévő fekete nyílra, és válassza ki azokat az elemtípusokat, amelyekre alkalmazni kívánja a szabályt.

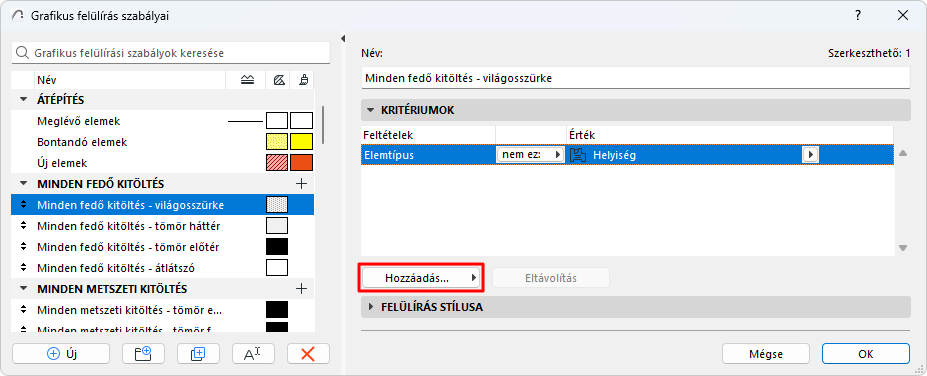

3.További feltételek megadásához, azaz a Paraméterek és Tulajdonságok listájának megnyitásához kattintson a Hozzáad... gombra.
4.Válasszon ki egy vagy több paramétert (a gyorsabb kiválasztáshoz használja a fenti keresés mezőt), majd a listához való hozzáadásához kattintson a Hozzáadás gombra (vagy nyomja meg az Enter billentyűt).
5.Adjon meg további kritériumokat. Az elérhető kritériumok listája a fenti sor(ok)ban meghatározott elem(ek)től függ.
Megjegyzés: Ez a felhasználói felület hasonlít a Feltétel alapú kiválasztás párbeszédablakra, azzal a különbséggel, hogy itt nem elérhetők az IFC tulajdonságok.
Lásd További feltételek megadása: Paraméterek és tulajdonságok.
Megjegyzés: Ha „Fólia” vagy „Fóliacsoport” feltételt ad meg, a felülírás csak azokra az elemekre vonatkozik majd, amelyek az adott fóliacsoportban láthatók.
Felülírási stílus meghatározása

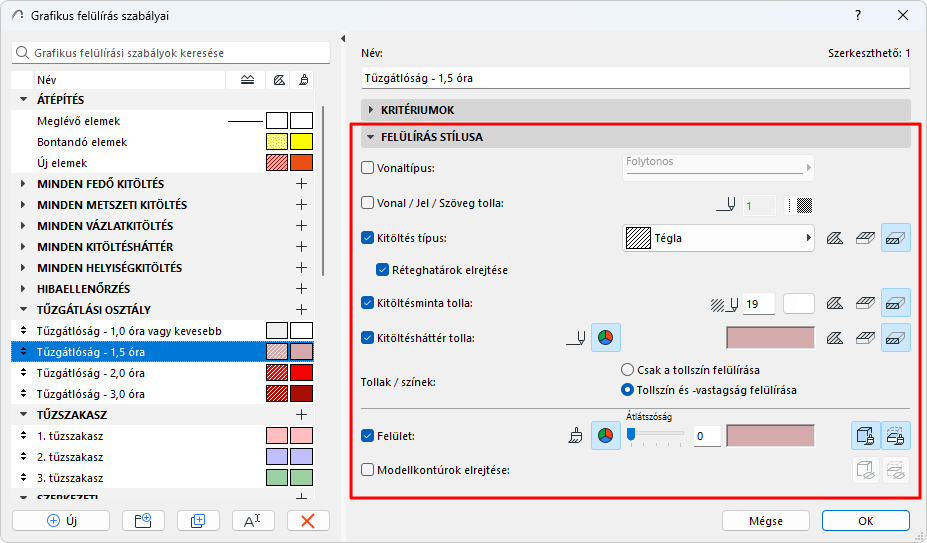

A felülírási stílus meghatározza, hogy nézzen ki a felülírás.
Jelölje be a grafikus felülíráshoz használni kívánt jellemzők négyzeteit.
•A kitöltésre vonatkozó vezérlők (Kitöltés típus, Kitöltés tolla, Kitöltés háttér tolla) esetén:
–Kattintson egy vagy több ikonra: így adható meg, hogy mely kategóriákra (Vázlatkitöltés, Fedő kitöltés, Metszeti kitöltés) vonatkozzon a felülírás.
–A szín megadásához használja a toll számát vagy a színválasztó vezérlőt.
Megjegyzések:
–A fedő kitöltések „Felület (Fedő kitöltés)” kategóriájú kitöltési elemeket tartalmaznak.
–A metszeti kitöltések „Építőanyag (Metszeti kitöltés)” kategóriájú kitöltési elemeket tartalmaznak.
•Felület esetén: Kattintson az egyik vagy mindkét ikonra a felülírás alkalmazásához a Metszett és/vagy Nem metszett felületekre.
Megjegyzés: Az itt szereplő felülírási beállítások mellett további felülírási beállítások is felvehetők az átépítési szűrőbe. Ezek az Átépítési szűrő beállításai párbeszédablakban adhatók meg.
