Felső kapcsolattal rendelkező lépcső és módosított szintmagasság

A falhoz hasonlóan a lépcső is hozzákapcsolható egy-egy szinthez, és így követheti a padlószint magasságának változását.

Lásd Felső csatlakozású lépcső.

Ha a szint magassága csak kis mértékben változik, a lépcső automatikusan idomul a változáshoz (a homloklapok száma nem változik, csak azok magassága nő – a megadott szabályok figyelembe vételével).

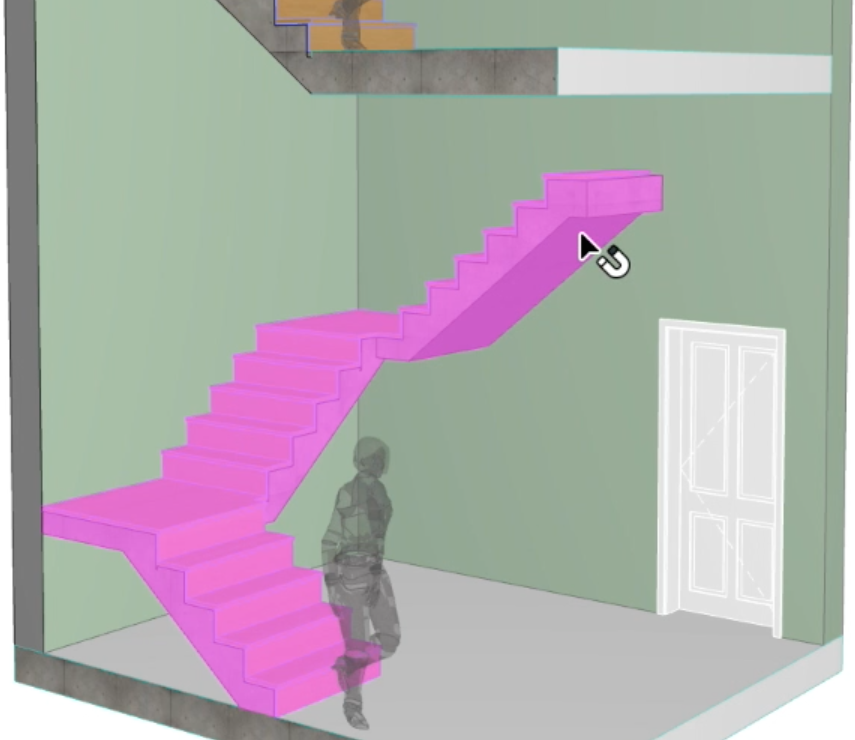

Ha a szintmagasságok jelentősen változnak, az Archicad kiemeli a tervben az érintett lépcsőket, amíg a felhasználó nem módosítja a szükséges adatokat (azaz a lépcsőfokok számát vagy a homloklapok magasságát).

Megjegyzés: Az érvénytelen Lépcsők kiemelő színének meghatározásához használja a Beállítások > Munkakörnyezet > Képernyő-beállítások alatt található vezérlőt.

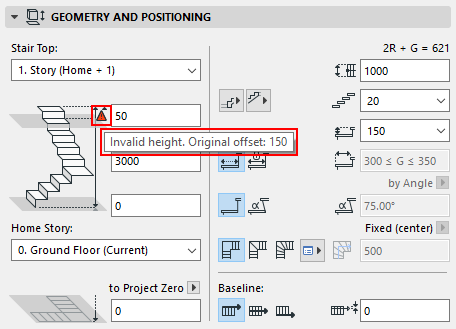

A lépcső beállításainál láthatók a módosított paraméterek:


Érvényes lépcső készítéséhez (azaz a felső szintig történő bővítéséhez) adja meg az eredeti eltolási értéket a Beállítások párbeszédpanelen, majd szükség esetén módosítsa a homloklapok számát.

Érvénytelen lépcsők keresése

A tervben található Érvénytelen lépcsők egyszerű azonosításához használja a beépített Érvénytelen lépcsők feltételkészletet a Feltétel alapú kiválasztásnál.
