Lépcső beállításai: Geometria és elhelyezés
A fő Lépcső beállítások oldalnak ezen a paneljén adhatók meg a lépcső legfontosabb geometriai meghatározásai.

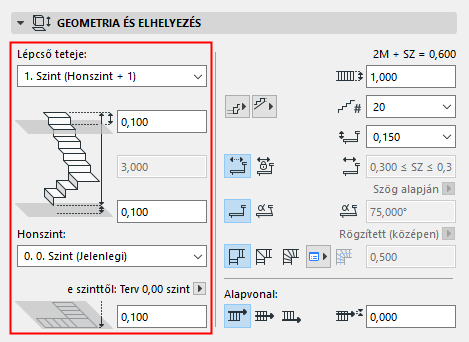

•Ezzel a vezérlővel a lépcső felső kapcsolattal csatlakoztatható egy adott szinthez.
Ha a későbbiekben módosítja a tervben a szintek helyét és magasságát, akkor a kapcsolt lépcsők magassága automatikusan követi a módosítást, amennyiben a változtatás még lehetővé teszi azt, hogy a lépcső megfeleljen a szabályoknak és szabványoknak. Ellentmondás esetén a program kéri annak megoldását.
Lásd Felső kapcsolattal rendelkező lépcső és módosított szintmagasság.
•Eltolás: Tetszés szerint eltolhatja a lépcső tetejét a felső szintkapcsolattól (ekkor a lépcső magassága is változik). Az eltolási érték lehet pozitív, negatív vagy nulla.
Az eltolási érték mező nem elérhető, ha a lépcsőnek nincs felső kapcsolata.
•Nem kapcsolt: Válassza ezt az opciót, ha felső csatlakozású helyett rögzített magasságú lépcsőt kíván létrehozni.
•Rugalmas: Ez az opció a lépcső rajzolásának megkezdése előtt elérhető (meglévő lépcső esetén nem). A lépcső nem csatlakozik semmihez, és a magassága nincs meghatározva, mivel azt a felhasználónak kell megadnia.
Használja ezt az opciót például akkor, ha rögzített magasságú homloklapokat használ a lépcső készítésekor. A homloklapok számát a program határozza meg, miután Ön végzett az adatok bevitelével.
Lépcső magassága
Az értéket a felső és alsó eltolások befolyásolják (ha vannak).
Felső kapcsolattal rendelkező lépcső esetén ez a mező nem szerkeszthető.
Alsó eltolás
A lépcső aljának tetszőleges irányba történő eltolásához.
Honszint
Válasszon a következő Honszint beállítások közül. A Lépcső alja fizikailag kapcsolódik honszintjéhez. Ha később módosítja a honszint helyét (pl. újradefiniálja a padlószintet), akkor a lépcső helye megváltozik (figyelembe véve a megadott eltolási értéket, ha van ilyen).
•Jelenlegi szint: a honszint az aktuális szint, amelyre a lépcsőt lehelyezzük.
•Kattintson a Szint kiválasztása gombra a szintek teljes listájának megjelenítéséhez a tervben, ha nem jelenik meg mind a listán.
•Beállíthat egy eltolási értéket a lépcső alja és honszintje között.
Amennyiben törli a lépcső honszintjét, akkor a lépcső törlődik a szinten található összes többi elemmel együtt.
Ha úgy módosítja egy lépcső magasságát, hogy ezzel a fal alapvonala más szintre kerül, beállíthatja, hogy a honszint változás egyezzen az elem új helyével.
Lásd Honszint módosítása magasság alapján.
Alsó magasság [a referenciaszinttől]: Kiszámítja a lépcső alapvonalának pillanatnyi magasságát a referenciaszinttől (alapértelmezésben ez a Terv 0,00 szintje). Szükség esetén a nyílra kattintva tudja módosítani a hivatkozási szintet.
Megjegyzés: A referenciaszintek a Beállítások > Terv beállításai > Referenciaszintek menüsorban állíthatók be.
További részleteket a szintekről ld. Referenciaszint alapbeállítások

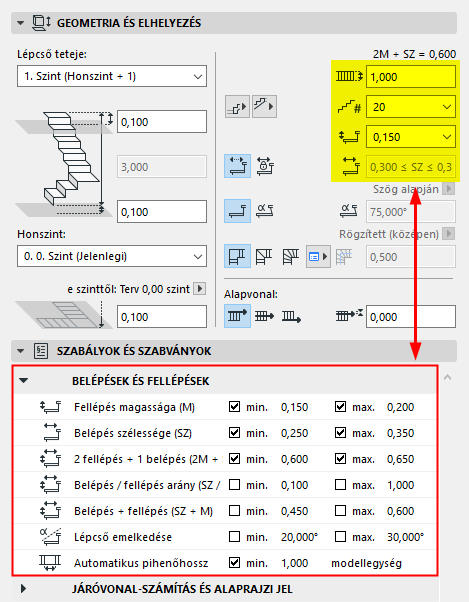

Ezekben a mezőkben adhatók meg a homlok- és lépcsőlapok főbb geometriai adatai (a beállításokat az alábbiakban mutatjuk be). Az elérhető értékek a tartománytól függnek (ha van), amely a lenti Szabályok és szabványok panel Karok és pihenők oldalán állítható be.
A lépcsőlap/homloklap beállításai a Szabályok és szabványok alatt megadott tartományoktól függnek
Lépcső szélessége
Adjon meg egy értéket a lépcső szélességére.
Fellépések száma
Válasszon egy értéket a legördülő listából. Az elérhető értékek a Szabályok és szabványok panelen (lásd lent) és a Fellépés magassága beállításnál megadott tartományoktól függnek.
Megjegyzés: Ha a lépcsőt rugalmas magassággal helyezi el, a Fellépés magassága vezérlő szürkén jelenik meg.
Válasszon egy értéket a legördülő listából. Az elérhető értékek a Szabályok és szabványok panelen (lásd lent) megadott tartományoktól és a homloklapok számától függnek.
Megjegyzés: Az amerikai változatban a „Belépések” a „Runs” nevet kapták.

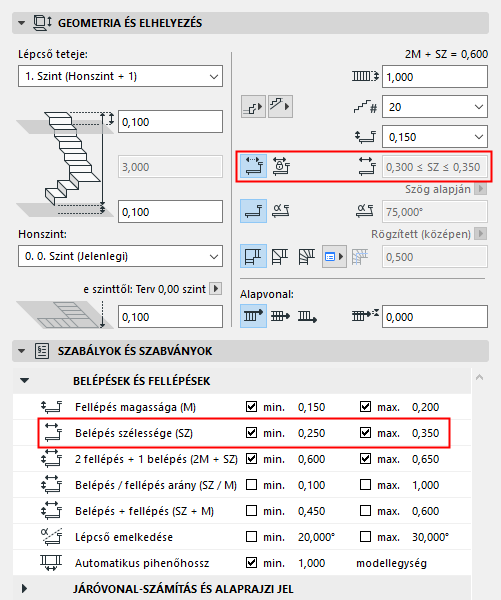

A Rugalmas és az Állandó opciók közül választhat.
•Rugalmas: a lépcsőkar értéke automatikusan lesz meghatározva a megadott geometria alapján és a Szabályok és szabványok panelen beállított tartományon belül (ha van ilyen).
•Állandó: ennél a lehetőségnél fix érték adható meg a lépcsőkarhoz a Szabályok és szabványon panel Kar pontjában megadott tartományon belül (ha van ilyen).

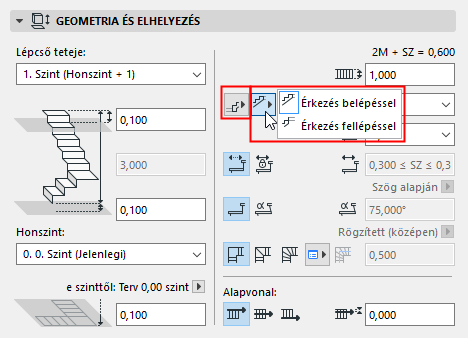

Indítás/érkezés lépcsőlappal vagy homloklappal
Az előugró vezérlők segítségével beállítható, hogy a lépcső lépcsőlappal vagy homloklappal kezdődjön és záruljon-e.
Ez a beállítás bármikor alkalmazható a már lehelyezett lépcsőkre is.

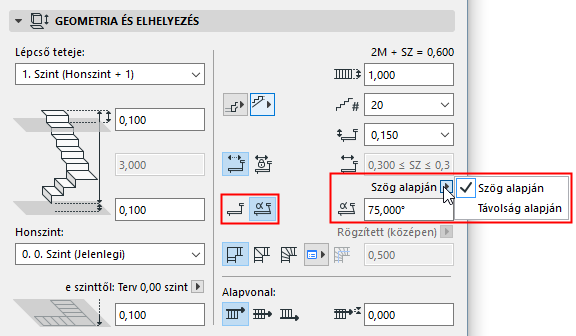

Homloklap geometria: Egyenes vagy Ferde
Adja meg, hogy a homloklap Egyenes vagy Ferde legyen.
Ferde beállítás esetén: adja meg a szögértéket a jobb oldali mezőben fokban (ferde homloklap szöge a vízszinteshez képest) vagy távolságként (a homloklap aljától a tetejéig).
Fordulótípus
Válasszon fordulótípust a lépcsőhöz, majd kattintson a jobb oldali előugró ablakra, és adja meg a megfelelő geometriai beállításokat.
•Automatikus pihenő
•Húzott, egyforma belépésekkel
•Húzott, egyforma szögekkel
A részleteket lásd: Lépcső fordulótípusa.
A lépcső járóvonalának helyzetét a program automatikusan kiszámolja, és általában középre esik – az eltolása a lépcső szélességének a fele. Ez a számított járóvonal.
Megjegyzés: A kiszámolt járóvonal megjelenítéséhez/elrejtéséhez használja a Nézet > Megjelenítési lehetőségek a képernyőn > Lépcső számított járóvonalai lehetőséget.
Ha a lépcső húzása egyenlő belépésekkel rendelkezik, egy másik beállítással eltolható a kiszámolt járóvonal:

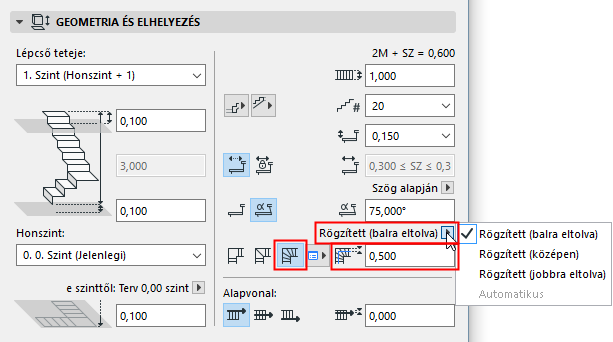

Járóvonal eltolása a fordulón (egyenlő belépésű húzás esetén)
A legördülő menüben adja meg a kiszámolt járóvonal eltolását a lépcsőlap jobb vagy bal szélétől, a lépcsőfordulón. Ez az eltolás hatással lesz a lépcsőlap geometriájára.
Ez a vezérlő csak akkor szerkeszthető, ha a forduló beállítása „Forduló egyenlő belépésekkel”.
A járóvonal eltolási tartományát a járóvonal számítására vonatkozó szabályok és szabványok határozzák meg.
Megjegyzés: Ha tartományt ad meg a Járóvonal eltolás lehetőségnél (a lenti Szabályok és szabványok panelen), a lépcső szélességének egyenlőnek vagy nagyobbnak kell lennie az eltolás kétszeresénél.
Adja meg a lépcső alapvonalának (referenciavonalának) helyzetét, valamint a tetszés szerinti eltolást.
Az alapvonal szolgál a lépcső honszintjeként és viszonyítási pontként a lépcső geometriájának szerkesztésekor.
A lépcső alapvonalának alaprajzon történő megjelenítéséhez vagy elrejtéséhez – az egyszerűbb szerkesztés érdekében – kapcsolja be a Nézet > Megjelenítési lehetőségek a képernyőn > Lépcsők alapvonalai opciót.
Lásd még: Lépcső alapvonalának szerkesztése.
