Gerenda szerkezetű pihenő

Ezek a beállítások akkor elérhetők, ha a pihenőhöz a gerenda szerkezettípust állítja be.

Lásd Szerkezet típusának beállítása.

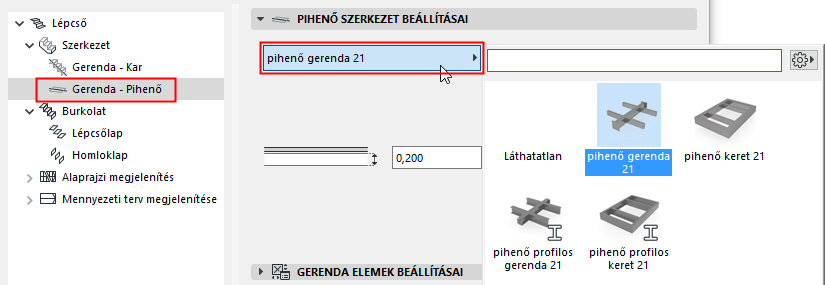

Adja meg a lépcső pihenőjéhez használt megtámasztás típusát. Az elérhető lehetőségek: gerenda típusú és keret típusú. Emellett profilos összetevők is elérhetők a pihenőhöz.

Állítsa be a lenti panelen a választott szerkezetet.

Elsődleges és másodlagos pihenőgerendák

•Az Elsődleges pihenőgerendák automatikusan a lépcsőkar gerendáihoz csatlakoznak, a Lépcsőkar szerkezet beállításainál megadottak szerint.

Lásd Lépcső végek és csatlakozások.

•Másodlagos (kiegészítő) gerendák is elhelyezhetők a pihenő oldalaival párhuzamosan. A másodlagos gerendák nem csatlakoznak automatikusan a Kar gerendáihoz.

További részleteket lásd Másodlagos gerendák hozzáadása/szerkesztése.

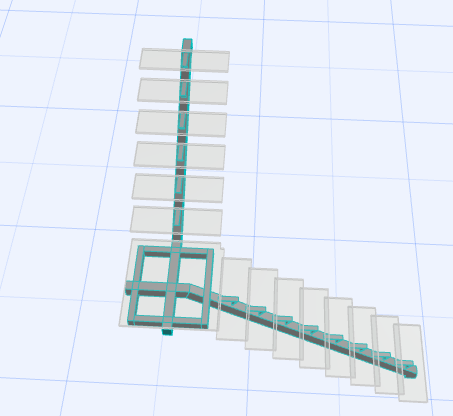

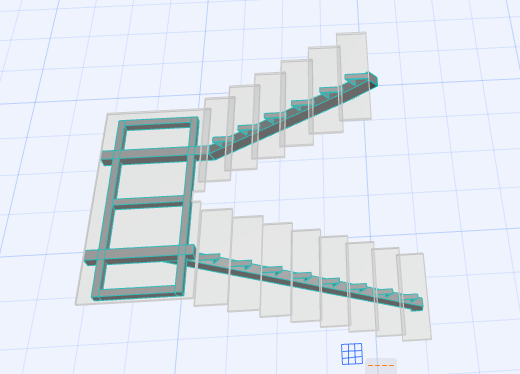

Pihenők elsődleges és másodlagos gerendákkal

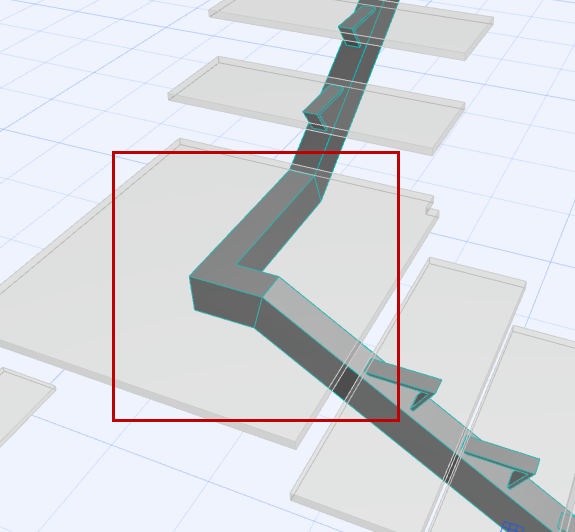

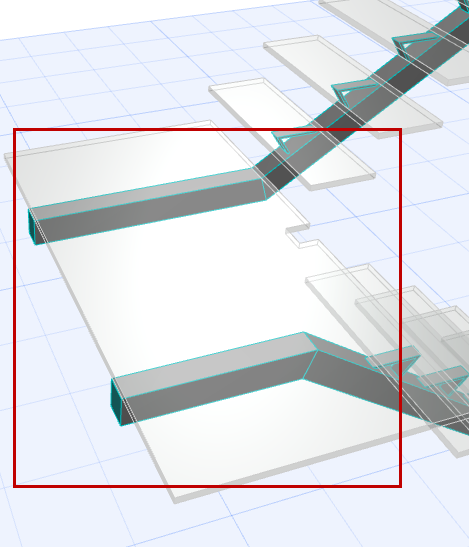

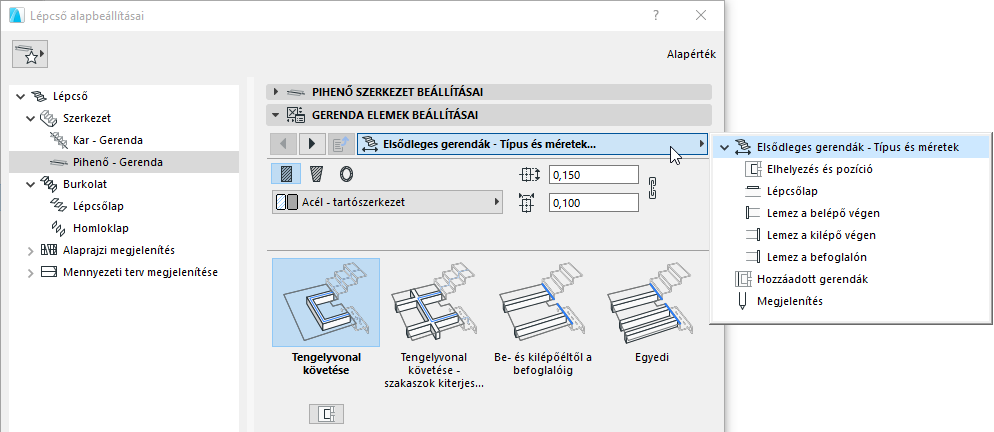

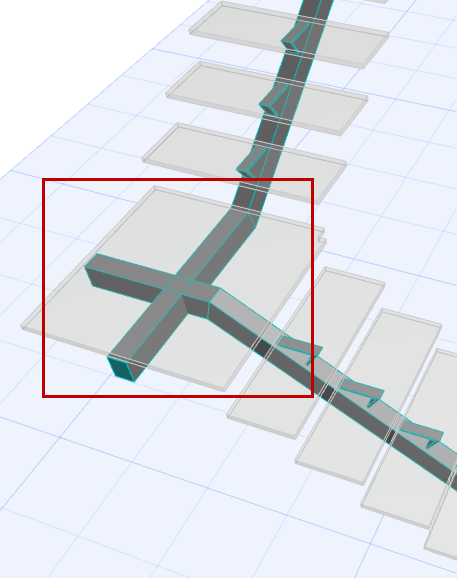

Az Elsődleges gerenda általában a lépcső középvonalát követi, de ettől eltérő útvonal is választható (az Elsődleges gerendák - Stílus és méretek lapon):

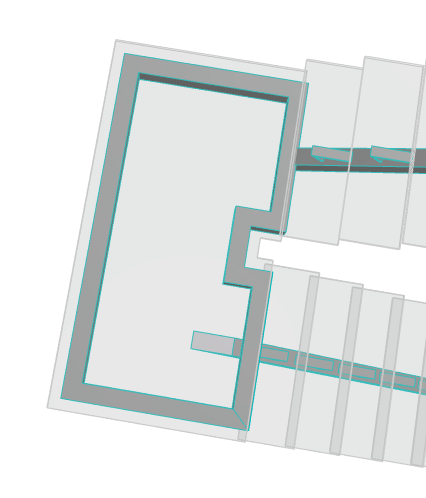

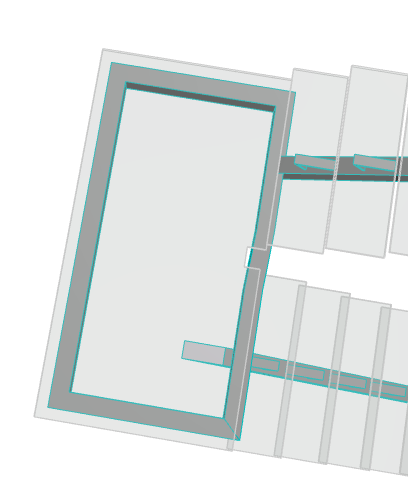

Keret szerkezetű pihenő (elsődleges gerenda)

A lépcső pihenői megtámaszthatók egy kerettel. A többi elsődleges gerendához hasonlóan a pihenő keret összetevője is automatikusan csatlakozik a lépcsőkar támaszához, a Lépcsőkar szerkezet beállításainál megadottak szerint.

Lásd Lépcső végek és csatlakozások.

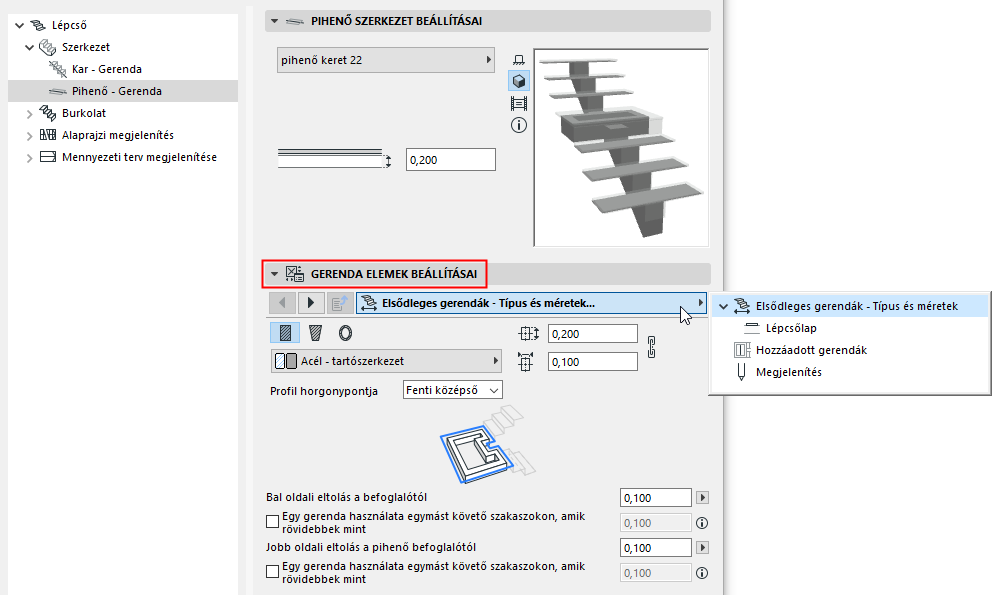

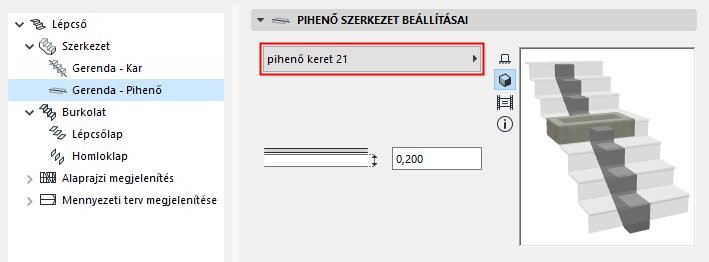

A választott keret szerkezetű pihenő testre szabásához használja a Gerenda összetevő beállításait:

•Alapértelmezés szerint a keret szerkezetű pihenő a pihenő körvonalát követi.

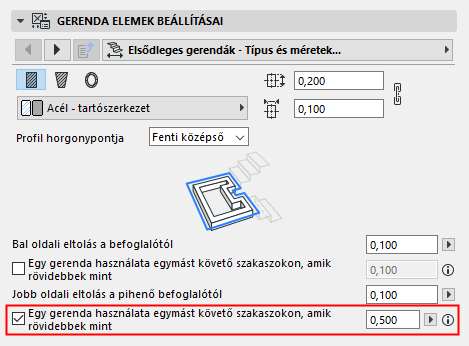

•Azonban a Gerenda beállításoknál módosítható a körvonal úgy, hogy az ne vegye figyelembe az adott hossznál rövidebb pihenőszakaszokat:

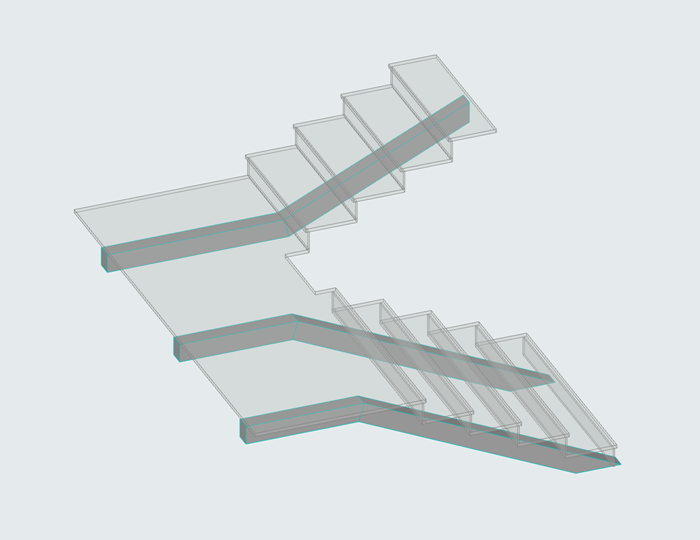

Egyedi gerenda a pihenőhöz (elsődleges gerenda)

Ez a funkció akkor használatos, ha a pihenő alatti és feletti lépcsőkar gerendáinak száma nem egyezik. (A lépcsőkar minden szerkezetéhez külön adhatók meg a gerendák szerkesztő módban.)

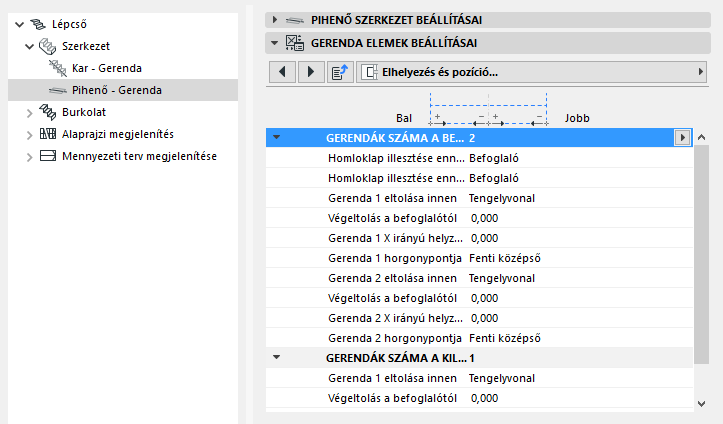

Egyedi gerenda lehelyezése a pihenőhöz:

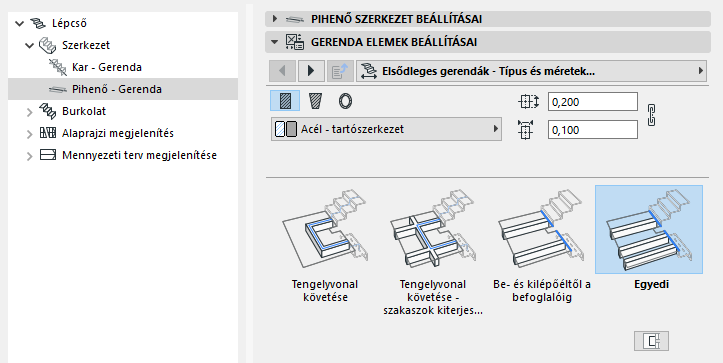

1.A Gerenda beállítások oldalon válassza az Egyedi lehetőséget (az Elsődleges gerendák - Stílus és méretek lapon).

2.Lépjen át az Elhelyezés és pozicionálás lapra.

3.Adja meg a lehelyezendő gerendák számát.

4.Adja meg a pihenő egyedi gerendáinak helyzetére és eltolására vonatkozó értékeket.

Mivel ezek az egyedi gerendák elsődleges gerendák, csatlakozhatnak a lépcsőkar megtámasztásaihoz.

Másodlagos gerendák hozzáadása/szerkesztése

További (másodlagos) gerendák hozzáadása szerkesztő módban lehetséges. (A másodlagos gerendák egy meglévő pihenő geometriájához illeszkednek, ezért egy lehelyezett és kijelölt lépcsőhöz kell hozzáadni őket.)

1.Jelölje ki a lépcsőt, és kapcsolja be a szerkesztő módot. (Lásd Szerkesztő mód indítása.)

2.Jelölje ki a pihenő szerkezetét, és nyissa meg a Szerkezet beállításait.

3.Nyissa meg a Gerenda összetevő beállításai panelen lévő Kiegészítő gerendák lapot.

4.Jelölje be a Másodlagos gerendák engedélyezése opciót (ha még nincs bejelölve).

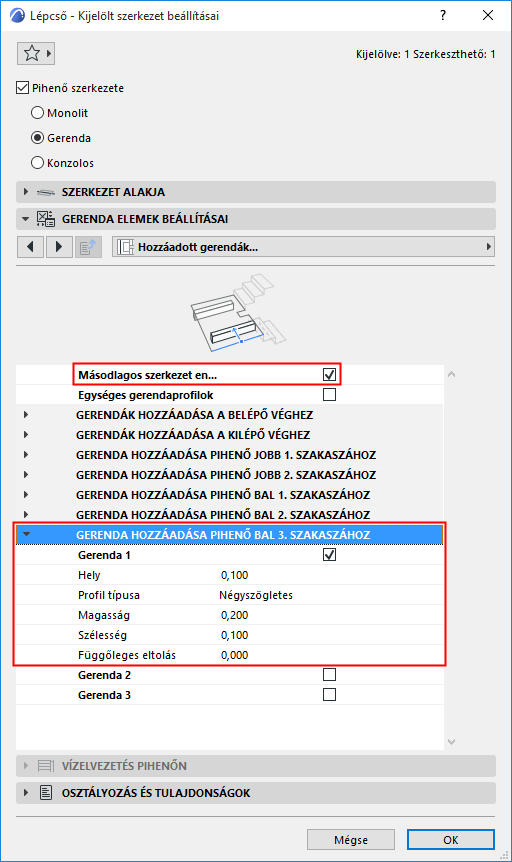

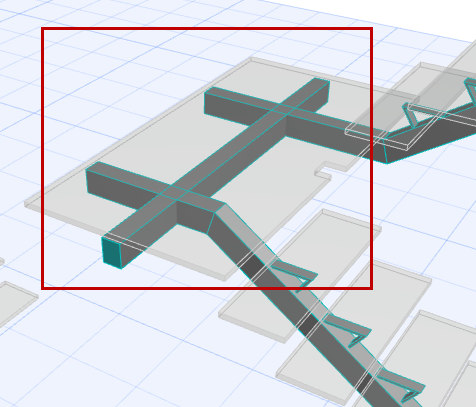

Másodlagos gerendák hozzáadása szerkesztő módban

5.A jelölőnégyzetek és a beállítások segítségével másodlagos gerendák adhatók hozzá a pihenő poligonjának egy vagy több szakaszához.

A program elhelyezi a másodlagos gerendá(ka)t. Szerkesztő módban tetszés szerint nyújthatja és mozgathatja őket a szerkesztőpontok segítségével.

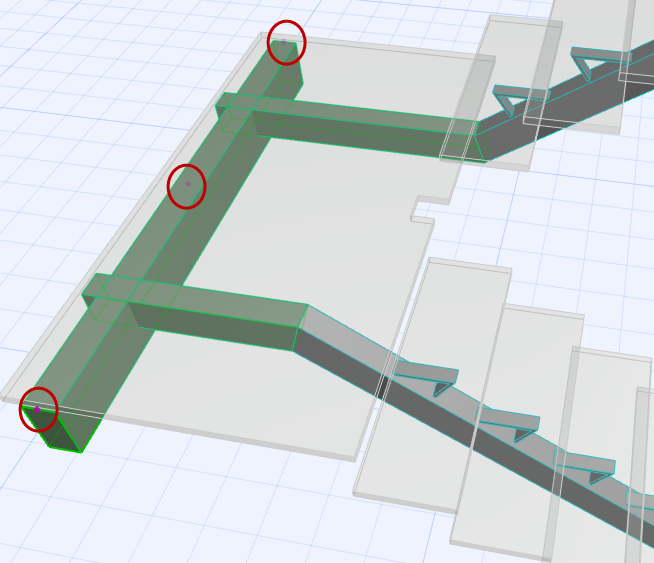

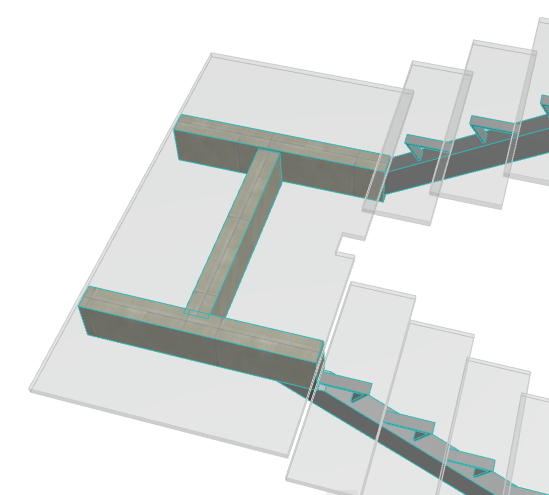

Másodlagos gerenda grafikus módosítása szerkesztő módban

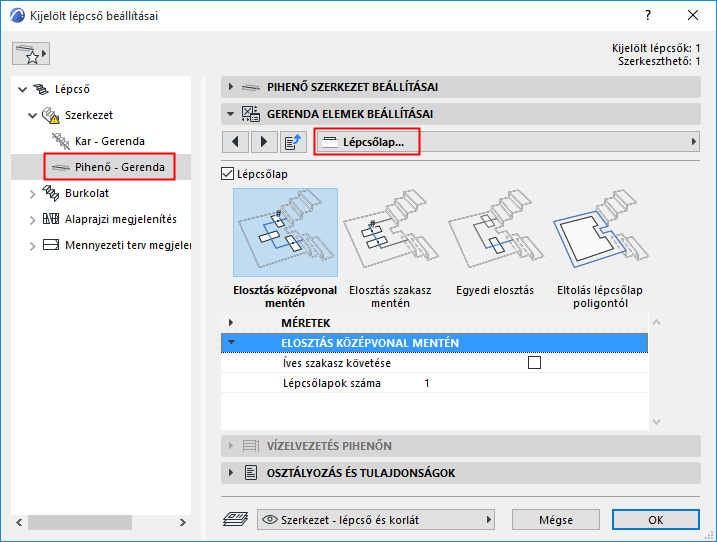

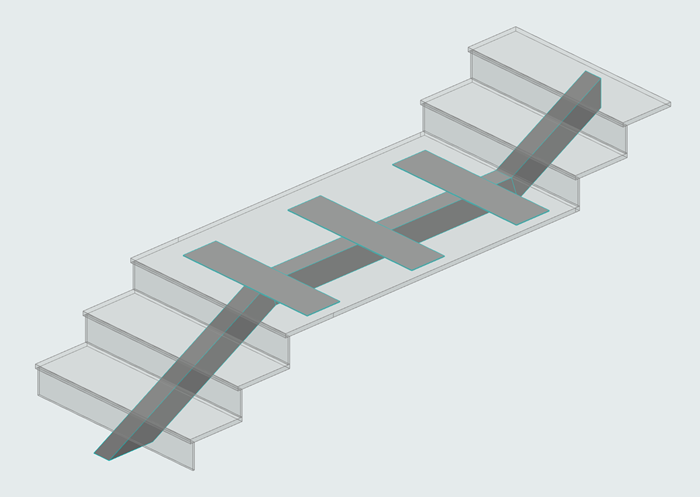

Takarólemezek hozzáadása a pihenő gerendájához

Takarólemez a pihenő gerendájánál
