A Lépcső és Korlát alaprajzi jelek részletessége

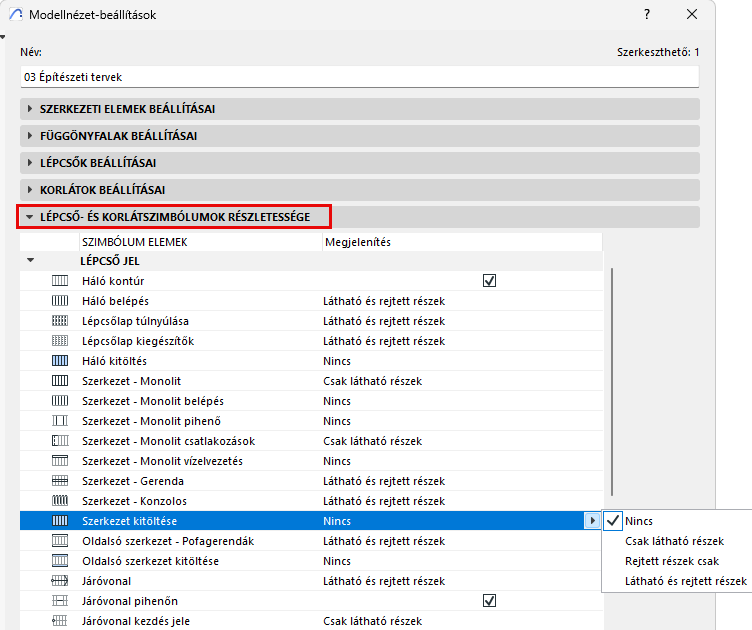

Ez a panel a Dokumentáció > Modellnézet > Modellnézet-beállítások menüpontban található.
A listában Lépcső alaprajzi jel összetevők és Korlát alaprajzi jel összetevők találhatók.
Megjegyzés: Itt csak azok az összetevők jelennek meg, amelyek be vannak jelölve az „Alaprajzi jel összetevők” listában (ugyanannak a párbeszédablaknak a Lépcső- és korlátbeállítások panelén).
Szükség szerint adja meg az alaprajzi jelek összetevőinek részletességét:
•Nincs
•Csak látható részek
•Csak takart részek
•Látható és rejtett részek
A lépcső ún. látható részei határozzák meg a lépcső elsődleges megjelenését. Beállításukhoz válassza a „Látható” vonaltípust a Lépcső beállításoknál (ez általában egy folytonos vonal).
A lépcső ún. rejtett részei határozzák meg a lépcső másodlagos megjelenését. Beállításukhoz válassza a „Rejtett” vonaltípust a Lépcső beállításoknál (ez általában egy szaggatott vonal).
Lásd Jellemzők megadása az egyes Lépcső alaprajzi jel elemekhez.
A látható részek általában a törésjel alatt, míg a rejtett részek a jel felett találhatók.
